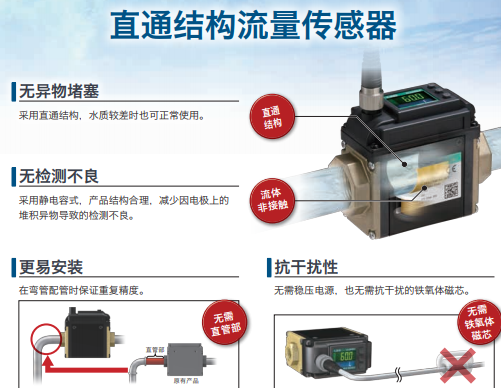

无异物堵塞的CKD流量传感器安装
规格
项 目 WFC-150 WFC-600
配管口径 Rc3/8、G3/8、3/8NPT Rc1/2、G1/2、1/2NPT Rc3/4、G3/4、3/4NPT
适用流体 不腐蚀接触水、液体部位材质的液体（导电性液体）
可使用流体导电率 5μS/cm以上
检测方式 静电容式
额定流量范围 0.5～15 L/min 2.0～60 L/min
小流量切断流量 注1 测量范围*流量的3%
使用流体温度 注8 0～85℃（不得冻结）
显示单位 瞬时流量 L/min 累计流量 L、kL、ML 液体温度 ℃
流量
重复精度 注2 ±2.0%F.S.
环境温度特性 注2 ±5.0%F.S.（25℃基准）
流体温度特性 注2 ±5.0%F.S.（25℃基准）
液体温度
测量范围 0～85℃（动作范围－10～110℃）
测量精度 ±2℃（低于50℃）※液体温度与环境温度之差在±5℃以内
±5℃（50℃以上）※环境温度相对液体温度在－35℃以内
使用压力（取决于流体温度条件） 注8 ０～1.0MPa（0～85℃）、0～2.0MPa（0～50℃）
耐压力 3.0MPa
响应时间 注3 0.1s/0.25s/0.5s/1s/2s/5s （初始值1s）
累计流量范围 0.0～99999999.9L
0.1L刻度
压力损失 注9 0.02MPa以下（*额定流量时）
开关输出 NPN或PNP MOS-FET输出
*负荷电流 50mA
*施加电压 DC30V
内部电压降 NPN ：2.0V以下 PNP ：2.4V以下
输出保护 过电流异常报警、过电流保护
输出模式 从迟滞模式、窗口比较模式、累计输出模式、累计脉冲输出模式、
报警输出模式、频率脉冲输出模式中选择
模拟输出 电压输出 电压输出 ：1～5V 负荷阻抗 ：50kΩ以上
电流输出 电流输出 ：4～20mA 负荷阻抗 ：500Ω以下
开关输入 输入时间 20ms以上
短路电流 约2mA
显示方式 双画面显示（主画面 绿/红双色显示，副画面 白）
显示更新周期5次/s
电源电压 开关输出设置时 ：DC24V±10%（波动P-P±10％以下）
IO-Link设置时 ：DC20～30V（波动P-P±10%以下）
消耗电流 65mA以下(DC24V，25℃时)
耐环境
防护等级 相当于IP65 注5
使用温度范围 ０～50℃（无结露）
使用湿度范围 35～85%RH（无结露）
安装方式 垂直、水平任意
适用标准 EC指令（EMC指令、RoHS指令）
接触液体部位材质 PPS、FKM、CAC804
重量
本体 注4 约460ｇ 约490ｇ 约520ｇ
电缆
电缆 约170ｇ L形电缆
两侧接插件电缆 约180ｇ
L形两侧接插件电缆 约100ｇ
支撑件 约30ｇ
注1 ： 小流量切断流量不足时显示0L/min。 注2 ： 此为响应时间1s时的特性。
注3 ： 是针对输入步骤， 到达63%的数值的响应时间。 注4 ： 使用选择项时， 请加上选择项的重量。
注5 ： 防护等级是安装了电缆选择项后的等级。 注6 ： 如以50mm以内的间隔并列安装时， 请与

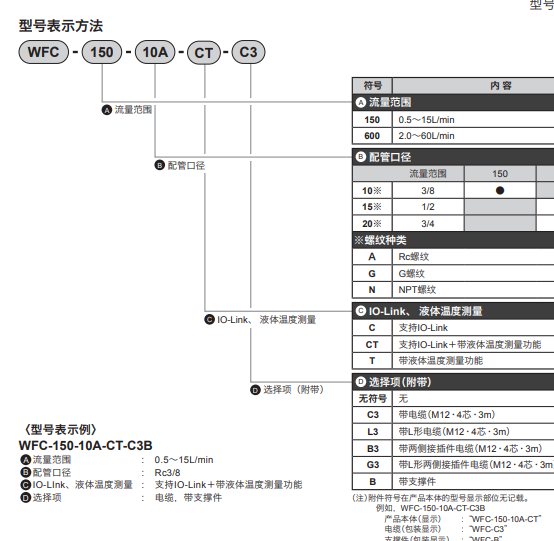

型号选型
