5.K3B40整流模块
5.1.概述
K3B40电源模块是我公司研发生产的新一代高频整流模块，功率级采用世界*技术——变频自然谐振软开关技术；控制上采用智能控制技术；功率器件使用进口器件；产品具有性能稳定、可靠性高、输出指标好等特点。
5.2.主要技术指标
交流输入
输入为交流三相+零线+保护地PE，其中三相为Y型连接方式，指标如下：
三相输入额定电压：380V，50Hz
电压变化范围：323-494VAC
频率变化范围：50Hz±10%
直流输出
输出额定值： 254V/40A
电压调节范围：180-290V
输出限流范围：10%-105%×额定电流
稳压精度：≤0.5%
稳流精度：≤1.0%
纹波系数：≤0.5%
转换效率：≥94%
动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，调≤±5%
可闻噪声：≤55dB
工作环境温度：-15℃- +50℃
绝缘
绝缘电阻：直流部分、系统部分与地之间相互施加500V的直流电压，绝缘电阻>5MΩ。
绝缘强度：交流部分与直流部分和机壳间，直流部分与机壳间施加50Hz的2000V 的直流电压，一分钟无击穿，无闪络。
模块四遥功能
遥控：开/关机、均浮充
遥调：输出电压、输出限流均连续可调
遥测：输出电压、输出电流
遥信：开/关机状态、故障类型
结构外型：
模块面板尺寸：490mm(W) *88mm(H)， 面板固定尺寸：465mm(W) *44.5mm(H)
模块箱体尺寸：440mm(W) *83mm(H)*400mm(D)
模块开孔尺寸：450mm(W) *89mm(H)
电源模块重量：15.6KG
5.3.电源模块外特性

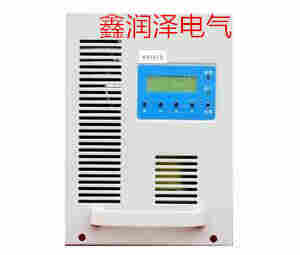

前面板
后视图
5.4.显示及操作说明
5.4.1.指示灯说明
A 绿灯（Work）：
模块正常工作则绿灯常亮。
B 黄灯（Alarm）：
黄灯亮表示模块出现外部因素引起的保护，如过温保护、输入过欠压等，具体可通过系统监控查看。
黄灯闪烁表示外部出现短路。
C 红灯（Fault）：
红灯亮表示模块内部出现故障，包括模块故障如风扇故障等，具体可通过系统监控查看。
红灯闪烁表示输入电压出现过压。
5.4.2.拨码开关操作说明
A 拨码高低电平说明：
拨码为“ON”时表示低电平“0”，相反方向“OFF”表示高电平“1”。
B 通讯地址段设置：5.4.1.指示灯说明
A 绿灯（Work）：
模块正常工作则绿灯常亮。
B 黄灯（Alarm）：
黄灯亮表示模块出现外部因素引起的保护，如过温保护、输入过欠压等，具体可通过系统监控查看。
黄灯闪烁表示外部出现短路。
C 红灯（Fault）：
红灯亮表示模块内部出现故障，包括模块故障如风扇故障等，具体可通过系统监控查看。
红灯闪烁表示输入电压出现过压。
5.4.2.拨码开关操作说明
A 拨码高低电平说明：
拨码为“ON”时表示低电平“0”，相反方向“OFF”表示高电平“1”。
B 通讯地址段设置：
通过前四个拨码(1、2、3、4)设置模块的地址。*多可以设置16个地址位，如0000
表示地址0，0001表示地址1，……，1111表示地址16。
C 控制方式设置：
第五、第六个拨码可以选择控制模式。11表示二段控母，10表示一段控母，01
表示二段合母，00表示一段合母。
