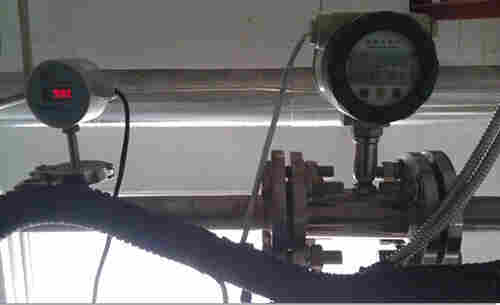

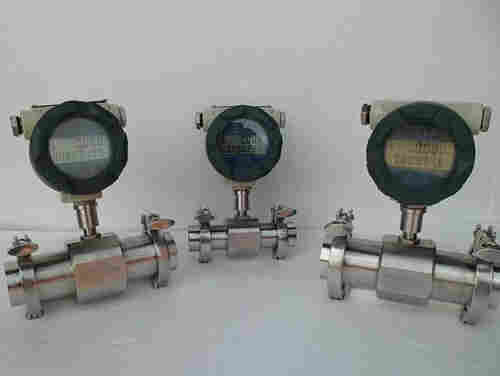

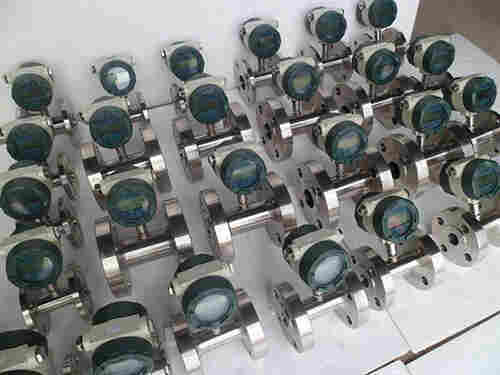

制药纯化水流量计产品概述
LWGY涡轮流量计是速度式流量计中的主要种类,涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。它采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或量的仪表。引一般它由传感器和显示仪两部分组成,也可做成整体式。
制药纯化水流量计仪表类型
|
仪表型号 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA/脉冲 |
||
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
|
精度等级 |
1.0～0.5级 |
1.0～0.5级 ? |
1.0～0.5级 |
|||
|
测量范围 |
标准量程 |
标准量程 ? |
标准量程或扩展量程 |
|||
|
显示器 |
无 |
无 |
有 |
|||
|
通讯接口 |
无 |
无 |
无 |
可选RS485 |
||
|
通讯协议 |
无 |
无 |
无 |
Moubus HART |
||
|
仪表材质 |
不锈钢 |
不锈钢 |
不锈钢 |
|||
|
防爆等级 |
无 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防护等级 |
IP60 |
IP65 |
IP65 |
|||
|
整机功耗 |
< 1W |
< 1W |
< 1W |
|||
|
仪表通经 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
|||
|
介质温度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
|||
|
环境温度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|||
制药纯化水流量计选型
|
型 号 |
说 明 |
|||||||
|
LWGY─ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公 |
4 |
|
|
|
|
|
|
4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h |
|
6 |
6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h |
|||||||
|
10 |
10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h |
|||||||
|
15 |
15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h |
|||||||
|
20 |
20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h |
|||||||
|
25 |
25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h |
|||||||
|
32 |
32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h |
|||||||
|
40 |
40mm，标准量程2～20m3/h，宽量程为1～20m3/h |
|||||||
|
50 |
50mm，标准量程4～40m3/h，宽量程为2～40m3/h |
|||||||
|
65 |
65mm，标准量程7～70m3/h，宽量程为4～70m3/h |
|||||||
|
80 |
80mm，标准量程10～100m3/h，宽量程为5～100m3/h |
|||||||
|
100 |
100mm，标准量程20～200m3/h，宽量程为10～200m3/h |
|||||||
|
125 |
125mm，标准量程25～250m3/h，宽量程为13～250m3/h |
|||||||
|
150 |
150mm，标准量程30～300m3/h，宽量程为15～300m3/h |
|||||||
|
200 |
200mm，标准量程80～800m3/h，宽量程为40～800m3/h |
|||||||
|
类型 |
N |
+12V供电，脉冲输出，高电平≥8V低电平≤0.8V |
||||||
|
精度等级 |
05 |
精度0.5级 |
||||||
|
10 |
精度1.0级 |
|||||||
|
涡轮 |
W |
宽量程涡轮 |
||||||
|
S |
标准涡轮 |
|||||||
|
材质 |
S |
304不锈钢 |
||||||
|
L |
316(L)不锈钢 |
|||||||
|
防爆 |
N |
无标记，为非防爆型 |
||||||
|
压力等级 |
N |
常规 (参照表2) |
||||||
|
H(x) |
高压 (参照表2) |
|||||||
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL) /05/S/S/N/H16
制药纯化水流量计产品特点
1、压力损失小，叶轮具有防腐功能；
2、采用*的低功耗单片微机技术，整机功能强、功耗低、性能优越；
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
6、采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现， 以标准485形式进行数据传输；
7、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；
8、采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；
9、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单；
10、有较强抗磁干扰和振动能力、性能可靠、寿命长；
11、下限流速低,测量范围宽；
12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上；
13、耐腐蚀，适用于酸碱溶液；
制药纯化水流量计基本参数与技术性能
1、仪表口径及连接方式：4、6、10、15、20、25、32、40采用螺纹连接，（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
2、精度等级：±1%R、±0.5%R
3、量程比：1:10；1:15；1:20
4、仪表材质：304不锈钢、316（L）不锈钢等
5、被测介质温度（℃）：-20～＋120℃
6、环境条件：温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
7、输出信号：脉冲频率信号，低电平≤0.8V 高电平≥8V，4-20MA电流信号
8、供电电源：+12VDC 、+24VDC、内部锂电池供电（可选）
9、信号传输线：STVPV3×0.3（三线制），4-20MA（两线制）
10、传输距离：≤1000m
11、信号线接口：豪斯曼接头
12、防爆等级：内部锂电池供电为防爆型
13、防护等级：IP65
