西门子上位机组态软件WinCC是自动化控制系统中用于监控各类设备的软件，*常规的用法是将控制系统中的所有信息集中显示在软件界面中，由控制室的操作人员进行设备监控。对于西门子PLC系统，由于WinCC需要从西门子PLC系统来采集数据，因此它们之间需要建立通讯连接。本文下面就来介绍一下西门子PLC和WinCC之间的常用通讯方式，供用户在使用时进行参考。
二、西门子PLC与WinCC的通讯方法
西门子组态软件WinCC为用户提供了友好的操作界面，并提供了多种驱动程序，用来实现其与西门子PLC之间的通讯，通讯方式主要有以下几种：
1. MPI通讯方式

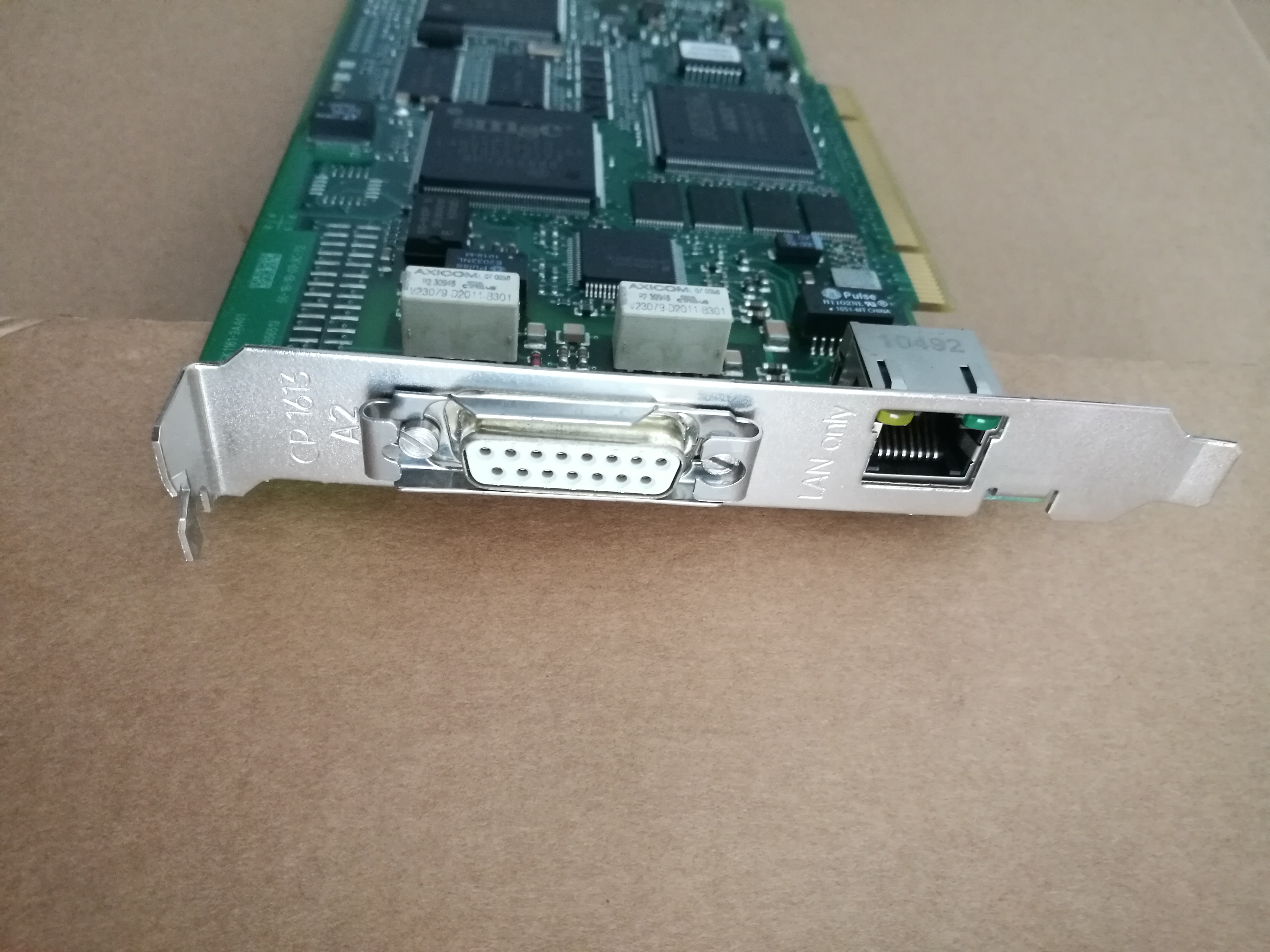

用户需要在安装有WinCC软件的上位机中安装CP5611卡，并且在STEP7编程软件中能够通过MPI方式正常连接西门子PLC；
2. PROFIBUS通讯方式
这种通讯方式与MPI通讯方式类似，用户需要在安装有WinCC软件的上位机中安装CP5611卡，并将所要连接的西门子PLC的端口设置为PROFIBUS通讯协议，西门子PLC中需要配置有MPI/DP类型的端口；
3. 以太网通讯方式
这种通讯方式是通讯速度较快的一种方式，用户需要在安装有WinCC软件的上位机中安装有普通网卡，并且在西门子PLC系统中配备以太网通讯模块或者使用带有PN接口的西门子PLC系列。
下面对以太网通讯方式做一个详细介绍：
1. 首先使用STEP7编程软件进行硬件组态，设置相应的IP地址，并进行硬件组态的下载；
2. 设置IP地址并进行通讯测试，在安装有WinCC的电脑中设置TCP/IP参数，确保电脑中的IP地址与PLC模块中的以太网通讯模块IP地址在同一网段；
3. 添加驱动程序并设置系统参数，在WinCC的S7系列组中，选择TCPIP，并单击参数按钮，设置系统参数；
4. 设置PG/PC接口，选择访问点为网卡->TCP/IP的接口；
5. 添加通道和连接设置，在WinCC的TCPIP协议中，属性对话框中，填入参数；
6. 测试连接，用户可以通过WinCC工具中的通道诊断程序来测试通讯是否建立连接。
西门子PLC S7-200 smart是一种小型PLC控制器，主要应用在控制点数较少的小型自动化控制系统中，由于该系列产品应用简单，用户容易上手，而且扩展能力强，通讯功能多样化，因此广泛的被用户认可并应用在小型的控制系统中，目前越来越多的系统中都采用的该系列产品。对于这种系列的PLC，在通讯功能上也有很多种选择，可以应用在不同场合，本文下面就对这个系列产品的通讯功能做一个介绍，为用户在选型和配置时提供参考。
二、西门子PLC S7-200 smart通讯能力
西门子PLC S7-200 smart通过本体和扩展接口能提供多种类型的接口，为我们提供了多种通讯的可能。下面进行说明：
1. 以太网通信
在西门子PLC S7-200 smart的CPU上，集成有以太网接口，支持西门子S7协议。
我们通过这个接口，能实现程序的下载，与西门子HMI-smart LINE系列进行通信；
与其他以太网设备通信，包含8个PUT/GET主动连接和8个被动连接；
还可以进行开放式通讯，例如TCP，UDP，ISO on TCP各8个主动连接和8个被动连接。
2. 串口通讯
西门子PLC S7-200 smart的CPU本体上集成有1个RS485接口，能实现串口通信，包括：Modbus RTU，USS，自由口通讯等。设备包含西门子变频器，西门子HMI等。
如果我们需要扩展额外的接口，可以使用CM01信号板来实现。
3. PROFIBUS通讯
西门子PLC S7-200 smart可以支持PROFIBUS DP从站和MPI从站通讯，具体的实现方式是，配置EM DP01扩展模块将该系列的CPU作为PROFIBUS DP从站连接到PROFIBUS通信网络中，通过模块上的旋转开关来设置PROFIBUS DP的从站地址，支持9.6K-12M的波特率。
4. 与上位机的通信
西门子PLC S7-200smart可以通过特定的软件来实现被上位机读取数据，这个软件就是PC Access smart。这个软件是基于OPC服务器的协议。
西门子PLC S7-200 SMART是西门子推出的一款小巧，灵活，经济性好的产品，它的应用范围广泛，相比西门子PLC S7-200系列，S7-200 SMART的较高，性能优异，扩展性能好，通讯功能强，并且可以结合西门子SMART系列触摸屏和西门子SINAMICS系列变频器，实现一套完整的自动化控制系统，为各行各业提供了良好的解决方案。用户在使用该系列时，需要选择一款合适的CPU来完成控制系统的控制任务。本文下面就为您介绍一下西门子PLC S7-200 SMART的CPU分类和特点，为您在选择和配置时提供参考。
二、西门子PLC S7-200 SMART的CPU分类和特点
西门子PLC S7-200 SMART的CPU主要分为两大类：标准型和经济型。下面分别对他们介绍如下：
1. 标准型CPU
西门子PLC S7-200 smart的标准型CPU根据控制点数的不同和运算能力的不同分为如下几种：
（1）CPU SR20/SR30/SR40/SR60
（2）CPU ST20/ST30/ST40/ST60
其中SR系列CPU的数字量输出点为继电器类型，ST系列CPU的数字量输出点为晶体管类型。除了上述不同点，他们的相同之处在于，都有4路高速计数通道，高达频率200kHz，都能扩展6个通道，*的模拟量I/O都可达48通道；
2. 经济型CPU
西门子PLC S7-200 smart的经济型CPU有以下两种：
（1）CR40
（2）CR60
经济型的CPU的数字量
西门子PLC系列S7-200 smart是西门子PLC S7-200的加强版，与S7-200相比，它在性能上，硬件配置和软件组态方面都有提高，也得到了用户的广泛认可。在实际的工程项目中，客户越来越多地选择S7-200 smart系列PLC，并且在各个工程项目现场S7-200 smart都有良好的表现。S7-200 smart有多种通讯方式，本文下面将专门针对西门子PLC S7-200 smart的其中一种通讯-DP通讯做一个介绍，供用户在调试时进行参考。
二、西门子PLC系列S7-200 smart DP通讯
西门子PLC S7-200smart的DP通讯实现方式是，使用EM DP01扩展模块将 S7-200 smart CPU 做为 PROFIBUS-DP 从站连接到PROFIBUS 通信网络，从而实现DP通讯，但是需要有一些注意的问题：
1. EM DP01可作为 DP V0/V1 主站的通信伙伴。
2. 通过模块上的旋转开关可以设置PROFIBUS-DP 从站地址。这个模块支持波特率的范围是9600到12M，*允许244输入字节和244输出字节。
3. 每个S7-200 smart CPU根据型号不同，可扩展两个PROFIBUS EM DP01。
4. 用户需要注意使用编程软件的版本，S7-200 smart的编程软件为STEP 7-MicroWIN SMART，需要使用V2.1以上版本才能使用；
5. 使用DP通讯是，S7-200 smart CPU的固件版本也有一定要求，需要使用V2.1及以上版本；
6. EM DP01是一个PROFIBUS DP从站通讯模块，用户在配置时，需要下载并安装相关的GSD文件才能进行组态。
西门子变频器MM420系列是西门子变频器MM4系列中经济性*的一款产品，用户可以配置操作面板来实现对它的参数设置。如果用户需要使用USS通讯来实现西门子PLC与MM420的通讯任务，需要对一些常用参数进行设置，下面就来对几种常用的参数做一个介绍：
1. P2010[2]
这个参数是USS的通讯波特率，常见的数值为，设置为6，即9600波特率；设置为7，即19200波特率；
2. P2011[2]
这个参数是USS通讯的地址；
3. P2012[2]
这个参数是USS通讯协议的PZD长度，即过程数据的长度，缺省值为2；
4. P2013[2]
这个参数是USS通讯协议的PKW长度，缺省值是127；
5. P2014[2]
这个参数是USS通讯报文的停止传播时间，缺省值是0；
以上这些参数是USS通讯常用的参数，用户如果需要进行USS通讯时，要对这些参数进行设置，从而完成正常的通讯。
