电缆故障定点仪的安全操作方式

故障点放电时会产生声波和电磁波，声波和电磁波之间又有一定的内在联系，利用好它们之间的表象及联系，可使我们方便快捷地找到故障点。

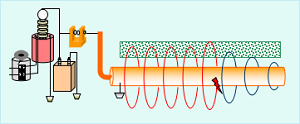

电磁波

本定点仪可以接收电缆故障点放电产生的电磁波，在液晶屏上以光柱及数字方式连续显示。故障预定位：将机器置于连续工作模式，沿地下电缆走向边走边观察，连续记录的电磁波信号，信号突然减小的地方就可能是故障的大致位置。此项功能使得故障的探测变得简单而迅速，特别对电缆的封闭性故障的查找有很大的帮助。寻电缆路径：沿地下电缆Z字型行走，观察电磁波信号的变化，电磁波信号*处为电缆正上方，电缆两边电磁波信号减小。由此可判断电缆的大致路径。

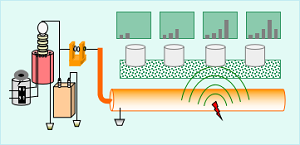

声波

故障点放电的声波强度以往都是通过人耳来判断大小，而人耳的分辨率不会很高，在很多情况下不容易区分放电的声音大小，而机器可以时时记录放电声波的大小，通过仪器来判断大小，极大地提高了可靠性和准确性。

声波的高灵敏度和清晰度是保证测试准确性的又一关键因素。机器采用高灵敏度的探头拾音器和低噪声放大技术，滤波器的带宽可由用户现场选择，提高了人机之间的适应性， 并能效排除环境噪声的干扰（如风声、车辆声等）。

  实际仪器接收的是电磁波与声波的时间差t，声波的传播速度V是已知的，因此探头到故障点的距离就可以下列公式计算：S=Vt由上图可知，当进行冲击高压放电定点时，电磁波传感器接收到由电缆辐射出的电磁信号后，送至CPU数据处理，并启动计数器开始记数。当声波探头接收到振动波时，数据处理器产生中断信号，使计数器停止记数并显示故障点至探头的距离读数。当再次冲击放电时，重复上述过程，并刷新前一次的数据。声波信号经音频放大器放大后可由耳机*，配合数显定点。

若探头距离故障点过远（大于22.6米）或由于声波信号太弱，则探头接收不到声波形不成记数中断，数显距离显示为22.6或22.7米。即到22.6米时，还没有接收到声波就自动截止记数，并显示*距离22.6或22.7米。
