电缆故障探测时，首先必须熟练掌握设备操作方法；其次，必须能对各种测试波形进行分析，准确确定光标起点、终点。下面就对各种测试波形特点及定标方法做简要介绍 ：低压脉冲法测试开路故障（测全长、测速度）波形低压脉冲法测开路断线故障，或者用电缆好相测全长、测速度（相线开路）时。
电缆故障探测时，首先必须熟练掌握设备操作方法；其次，必须能对各种测试波形进行分析，准确确定光标起点、终点。下面就对各种测试波形特点及定标方法做简要介绍 低压脉冲法测试开路故障（测全长、测速度）波形低压脉冲法测开路断线故障，或者用电缆好相测全长、测速度。
3、闪络法电流取样测试波形
高压闪络法测试电缆故障时，其波形变化较大，但大部分测试波形都有共同点，及各类性质的故障反射波形全为正波形，且前沿有负反冲，以电流取样为例，闪络法测试时其测试波形
波形特点：纯短路故障测试时，其波形特点为发射波形和反射波形都为正脉冲波形，这与低压脉冲测试终端开路故障波形相似。

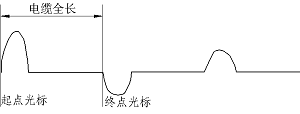

定标方法：分别用发射脉冲波形及反射脉冲波形上升沿与基线交点定光标起点、终点。若是测故障，其测试距离就为故障距离；若是用好相终端短接测全长，则二波形间距离就为电缆全长。
了解纯短路故障测试波形特点，有助于我们分析理解各种故障实测波形。在特殊情况下，也可用此种方法测电缆全长、或者测电波传输速度。
冲闪测试时故障点二次击穿放电波形
对于个别阻值较高的高阻故障，不是一下子故障点击穿闪络放电，而是冲击电压越过故障点，先传到终端，再从终端返回过程中、电压叠加，然后故障点才闪络放电，此后在测试端和故障点之间来回反射，显示故障点二次击穿放电波形。冲闪法电流取样测试时，故障点二次击穿放电波形
波形特点：二次击穿波形特点为发射脉冲为正脉冲波形，一次反射为负脉冲波形，并且二次波形间距离为电缆全长（同故障点不放电波形）。从第三个波形开始，测试波形与冲闪测试标准波形一致，其间距代表故障距离。
定光标方法：二次击穿波形同时具有故障点不放电波形及正常放电波形特点。定光标时，先定前面二波形，看是否与电缆全长一致，然后再观察后面几个反射波形，看是否具有前面讲的冲闪波形特点（正脉冲前沿有负反冲，且各反射波形间距一致）。若具有二次击穿波形特点，则按后面具有故障点闪络击穿特点的二波形分别定光标起点、终点，就可确定故障点距离。
实际测试时须注意，由于故障性质及测试条件不同，二次击穿波形也变化较大，有时第二个波形（终端不放电反射波形）与第三个波形间距较大（延时击穿时间较长），有时间
