HM63-400-R-G1/4耐震款压力表测量范围
1. 应用范围
适用于耐震程度要求较高的工艺流程中，测量不粘滞、不结晶、不腐蚀铜合金的气
体和液体。广泛应用于液压、润滑、气动、冷却水等流体系统。
2. 结构形式
型式 表园直径 附件类型 接口形式及尺寸 填充液
无边
Ф63 前带边
后带边
径向或轴向
G1/4 或 M14x1.5
甘油
无边
前带边
圆形
Ф100
后带边
径向或轴向
G1/2 或 M20x1.5
甘油
3. 压力测量范围：0…600bar
4. 精度等级
表园直径Ф63：1.6 级
表园直径Ф100：1.0 级
5. 使用温度
环境温度：-20…+60o
C
介质温度：*+60o
C

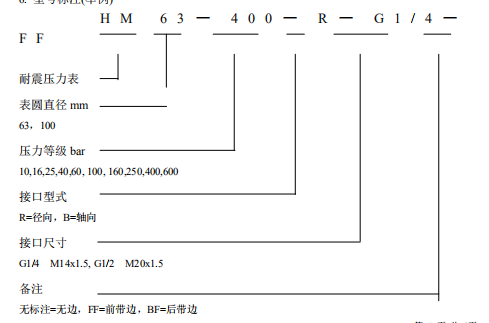

6. 型号标注(举例)
正确使用贺德克的压力表信息
安装注意
1． HYDAC贺德克耐震压力表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20±5℃时，须计入温度附加误差。
2． HYDAC贺德克耐震压力表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3． HYDAC贺德克耐震压力表正常使用的测量范围：在静压下不过测量上限的3/4，在波动下不应过测量上限的2/3。在上述两种压力情况下大压力表测量*低都不应低于下限的1/3，测量真空时真空部分全部使用。
4． HYDAC贺德克耐震压力表使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系维修。
