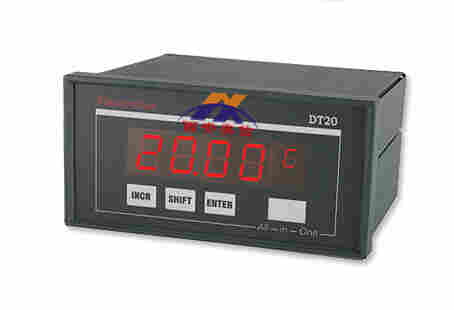

DT20-12B通用数字显示仪 西安奥信
多种输入信号，任意测量范围，由面板按键选择。
可提供Pt 100 分度0。01℃分辨率产品。
数字显示精度：0.2级。
显示范围：-1999 ~ +9999，可编程；小数点位数可编程。
有传感器校正（SC）功能。
可带变送输出（精度±0.2% FS），可作变送器和信号调理之用。
上下限位式调节（报警），死区可任意设置。
带外供24V DC（0.1A）电源（有短路保护功能）。
LED数码管亮度有八级可选，便于用户选定*适亮度。
密码设定可防止未经授权的人员改变已设定的数据。
采用软件技术实现刻度调整，报警点设定也不用电位器。
采用电可擦写EEPROM实现断电数据保护。勿需电池。
特殊设计的WDT电路、上电复位电路和断电数据保护电路，可杜绝死机现象。
DT20-10A
DT20-10B
DT20-11A
DT20-11B
DT20-12A
DT20-12B
DT20-10C
DT20-11C
DT20-12C
用 途
DT20型通用数字显示仪是一种以微处理器为基础，有通讯能力，带接点输出和模拟变送输出的通用数字显示仪。
该仪表可与多种分度号热电偶、热电阻配合作温度显示和报警，并将温度信号转换成统一的标准电流信号输出。也可与各种变送器相配合，作为流量、压力、液位等信号的显示和报警，这时，变送输出可用作信号调理。
主要技术数据
结构型式
盘装式（A型、B型）
墙挂式（C型）。
输入信号及分度号
热电偶：S、B、K、T、E、J、N和R分度号可选。
热电阻：Pt100，Cu100和Cu50分度号可选。
直流电流：4 ~ 20mA，0 ~ 10mA。
直流电压：1 ~ 5V，0 ~ 5V，0~20mV，0~100mV。
电阻：0 ~ 400Ω。
¢ 输入处理方式
热电偶、热电阻输入时，用查表法进行非线性校正。
直流电流、直流电压和电阻输入时，零点数字显示值和满度数字显示值可在 -1999～9999范围内设置，小数点0~3位可设置。
直流电流、直流电压输入时显示值和输入信号之间的关系可为线性规律或开平方规律。一旦为开平方规律，就同时具有小信号切除功能，切除点为输入信号的0.75% FS
显示值基本误差 ±0.2％ FS
¢ 分辩力
热电偶输入时：0.1℃ ( 示值 ＜1000℃时)1℃ ( 示值≥1000℃时)
热电阻输入时：0.1℃
特殊规格为：0.01℃ 分辨率（Pt 100 分度 -99.99 ~ 99.99℃） l
其余信号输入时：末位1个字所对应的量值。
外部线路
热电偶输入时，外线路电阻应不大于100Ω。
热电阻输入时，外线路电阻允许0~10Ω／1线，外线路电阻自动补偿。
¢ 冷端补偿 热电偶输入时，冷端温度可自动补偿。
¢ 输入电阻
热电偶或直流电压输入时，仪表输入电阻大于1MΩ。
直流电流输入时，仪表输入电阻为100Ω。
¢ 显示方式
数字显示：-1999～9999，小数点0~3位可设定
报警设定值显示：高报警(H)和低报警(L)设定值，均在规定菜单中用数字量直接显示。
报警显示: 高报警(H)和低报警(L)发生时，对应的LED指示灯点亮。
¢ 报警输出方式
指示灯
继电器接点：高报警(H)和低报警(L)发生时，相应的继电器动作，常开接点接通。
¢ 继电器触点容量
2A， 220V AC无感负载。
再发送输出（与主机隔离）
4 ~ 20mA DC 或0 ~ 10mA DC 。
负载电阻：£ 750Ω(4 ~ 20mA)； £ 1500Ω(0 ~ 10mA)。
再发送输出零点和满度对应的量值，-1999~9999可设置。
再发送输出基本误差：±0.2％ FS 。
外供电源24V DC，0.1A（用自复保险丝进行短路保护）。
断电保护 采用电可擦写EEPROM不挥发存储器，保护时间10年。
¢ 通讯接口
接口标准：RS - 485
通讯速率：9600，4800，2400和1200波特率可选。
¢ 电 源：220V，50Hz±5％
¢ 电功耗：10W
¢ 正常工作条件
环境温度 0 ~ 50℃ l 相对湿度 ≤ 90%
重量
盘装式：2kg
墙挂式：6kg。
工作原理与结构
对于电压输入信号，经电平变换后送模数转换器；对于热电阻输入信号，经流过的直流电流转换成电压信号，然后送模数转换器；对于热电偶输入信号，除了毫伏信号本身经放大后送模数转换器外，仪表尾部还有一只Cu50铜电阻，测量冷端温度，此信号经R/V转换后，也送模数转换器。
模数转换器送出的数字信号，经单片机进行（热电偶）冷端补偿，（热电阻）外线电阻补偿, 线性化和标度变换后，用4位数字显示出来。由于ADC选用4位半 (20000码) 高精度模数转换器7135，典型精度达到 ± 0.005 %，配以电压基准器件和温度系数很小的精密电阻，从而保证整机的长期稳定性，得到较高的整机精度。
越限报警也是由单片机完成的。单片机将测量值（数字量）与报警设定值（数字量）进行比较，如果切换差设置为0，则测量值等于设定值（上限报警为大于等于，下限报警为小于等于）时，即发出报警信号。由于是用数字量进行比较，因此不存在报警偏差。
盘装式仪表为嵌入式结构，适合安装在仪表盘上。外壳用厚度为0.8mm的钢板制成，具有良好的电磁屏蔽作用和较好的密封性。20档外部接线端子，安装在仪表的尾部。
墙挂式仪表有比较坚固的外壳，前开门，表门和壳体间用橡胶密封条密封。
DT20-12B通用数字显示仪 西安奥信
