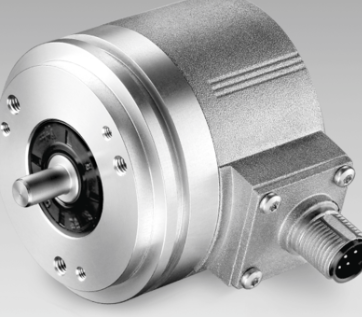

同步法兰型堡盟BAUMER增量式编码器
产品介绍
增量式编码器
ExEIL580-SY - 同步法兰型
Solid shaft with synchro flange
尺寸ø58 mm
的光电感应
户外保护盒 TTL 或 HTL
Synchro flange
轴向，径向或切向连接
每圈脉冲数高达5000
极强的抗冲击和抗振动性
选项0122, 通过22区防爆
技术数据表
技术数据 – 电气参数
电源电压
5 VDC ±5 %
8...30 VDC
4.75...30 VDC
反极性保护
是
短路保护
是 (HTL)
是 (TTL, * 1 s，1个信号)
电流消耗（无负载）
≤70 mA
每圈脉冲数
100 … 5000
相移
90 ° ±10°
占空比
40…60 %
参考信号
零脉冲,宽度 90° ±10 %
感应原理
光电
输出频率
≤300 kHz (TTL)
≤160 kHz (HTL)
输出信号
A+, B+, R+, A-, B-, R-
输出方式
TTL/RS422
HTL/推挽式
抗干扰性
DIN EN 61000-6-2
辐射干扰
DIN EN 61000-6-3
UL 508 / CSA 22.2
技术数据 – 机械参数
尺寸（法兰）
ø58 mm
轴类型
ø6 x 10 mm, 带平面台阶的实心轴
允许轴负载
≤40 N轴向
≤80 N径向
法兰
同步法兰
防护等级（DIN EN 60529）
IP 65
运行速度
≤12000 rpm (+20 °C)
≤11000 rpm (+40 °C)
≤8000 rpm (+60 °C)
启动转矩
≤0,015 Nm (+20 °C)
材质
外壳: 铸铝合金
法兰: 铝
轴: 不锈钢
环境温度
-20...+60 °C
相对湿度
90 % 不凝固
耐抗性
DIN EN 60068-2-6 振动30 g, 10-2000 Hz
DIN EN 60068-2-27 冲击300 g, 6 ms
防爆
II 3 D Ex tc IIIC T135°C Dc X (dust): see special conditions “X”
连接
法兰接头M12, 8针
法兰接头M23, 12针
电缆
近似重量
300 g
产品资料
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,轴向电缆出线, IP65 / STEP (EIL580-SY06.5Tx.xxxxx.A)
EP (ZIP | 886 KB)
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,径向电缆出线, IP65 / STEP (EIL580-SY06.5Rx.xxxxx.A)
STEP (ZIP | 832 KB)
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,切向电缆出线, IP65 / STEP (EIL580-SY06.5Px.xxxxx.A)
STEP (ZIP | 965 KB)
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,轴向M12接头, IP65 / STEP (EIL580-SY06.5Ax.xxxxx.A)
STEP (ZIP | 1 MB)
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,径向M12接头, IP65 / STEP (EIL580-SY06.5Bx.xxxxx.A)
STEP (ZIP | 1 MB)
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,轴向M23接头, IP65 / STEP (EIL580-SY06.5Dx.xxxxx.A)
STEP (ZIP | 417 KB)
EIL580:同步法兰(凹槽 ø53 mm),实心轴ø6 mm,径向M23接头, IP65 / STEP (EIL580-SY06.5Fx.xxxxx.A)
