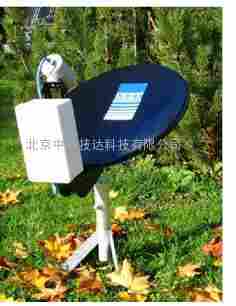

微雨雷达-北京中科技达科技有限公司

微雨雷达产品介绍
微雨雷达由北京中科技达科技有限公司提供微雨雷达,北京中科技达科技有限公司是太阳能监测与评估、气象环境监测、太阳辐射测量仪器、环境监测站、空气监测、光功率预测、光热光伏电站配套辐射表、光热电站配套测光系统、光伏电站配套环境监测系统、测风系统、测风塔、风机风功率曲线预测系统、雷达测风、风廓线雷达、风功率预测、光伏气象站、环境监测设备、岩土大坝监测、汽车监测、地基遥感监测、气象站、数据采集器、测光站、测光塔、测光系统、各种气象传感器供应商。基于美国Campbell 应用领域
· 雨滴分布测量（雨滴测量器）
· 降水实时报告
· 长期无人值守台站降雨测量
· 云雨融化层(亮带)鉴别和监测
· 天气雷达实时校准
· 人工影响天气效果验证
· 云雾物理学和水文生态环境科学研究探索

测量参数
· 雨滴谱、降雨率、液态水含量等的垂直廓线分布
· 多普勒光谱、雷达反射因子、多普勒速度和路径积分衰减

技术特点
· 测量范围大(30～6000米, 30个垂直格点) )
· 时/空分辨率非常高(大的采样容量)：
· 时间分辨率：10～3600s；垂直分辨率：10～200m，可调
· 高稳定系统，免维护，安装简单，适合长期无人值守操作
· 高质量测量，不受杆子、建筑物、树木、风、环境、海水腐蚀和海洋环境影响，无蒸发误差
· 具备自动控制天线加热设备，提供冬季或冰雪地域应用
· MRR-2原始数据传输距离可达百米，以便进行数据处理、存储和远程处理
· 便携，净重仅6 kg

产品综述
微雨雷达原理是以雨滴大小和散射截面、雨滴大小和下降速率的关系为基础，判断降雨状况。
METEK微型雨雷达使用了一种单相静态天线构造可以可靠的测量雨滴大小分布（DSD）。
测量高度范围是30-6000m，雨滴粒径范围：0.109 ～ 6 mm。

配置和参数
标配
室外部件
抛物面天线
天线直径：60 cm；波束宽度：1.5°，3 dB；所需支杆外径：48 mm
雷达接收机
（内置于圆柱形铝盒）
调频：FMCW；偏振：线性；频率：24.23 GHz；传输功率：50mW；
频率调制：根据不同测量高度范围采用不同频率：1.5MHz时，高度间隔100m（测量高度范围：100*30=3000m），3.0MHz 时，高度间隔50m（测量高度范围：50*30=1500m）（依赖当地无线电管制）
接收机电子
（内置于方形防水盒内，
270 x 170 x110 mm，IP65）
多普勒光谱分析：取样时间10s；
数据传输：RS232, 速率可调，*大11520 波特；
操作指示器：LED；
速率分辨率：0.1905 m/s；速度范围：0～12.192 m/s；
存储操作参数, 断电自动恢复功能；功耗：25 W
25米电缆

室内部件
电源 / 电源盒

230VAC / 200 x 120 x 70mm，4kg

***软件
系统控制、参数调节
和数据传输
光谱采样速率：10s；
高度取样数：30层（从2×高度分辨率到30×高度分辨率）；
垂直分辨率：10～200m可调；雨滴谱粒径范围：0.109～6 mm；
*低测量高度：2 x 高度分辨率
多普勒光谱在线处理

瞬时或平均廓线：多普勒光谱、反射率、降雨率、液态水含量，可选；
时间分辨率：10～3600s；降落速度密度相关补偿
自动功能

操作参数储存; 断电自动恢复
绘图和显示
廓线、时间序列、雨滴谱和统计信息；
每幅1或4或9图；
时间和高度范围可选；
平滑功能；
打印输出和文件格式输出: txt，tif, eps, wmf, bmp等；
成列数据的数字化输出；
存储所有参数设置
箱体
特制

选配

LAN转换器
(电脑没有串行口时可选用)
RS232/422 到 10/100Mbps

连接：DSUB 9 Female, RJ45

协议：TCP/IP, UDP; Telnet, DHCP, ICMP; HTTP; SNMP; DNS

功耗：9～30 VDC, 200mA@12V

尺寸：73x121x27mm

工作温度：0～60 °C

重量：0.2 kg

天线加热器
230VAC，功耗100W，温度可调，带25米电线3x1.5mm2

控制器和预置软件系统
厂家配置控制器

厂家预置软件系统
客户自配控制器
留言
Scientific Inc.（CSI）公司的数据采集器，融合众多设备生产厂的技术，致力于太阳能、风能、气象、工业岩土大坝汽车、土壤、地基遥感等多个领域的监测应用的研究、集成和开发，配置Campbell公司、Vaisala公司、Met one公司、EKO公司、Lufft公司、Gill公司、NRG公司等进口传感器。

应用领域

· 雨滴分布测量（雨滴测量器）

· 降水实时报告

· 长期无人值守台站降雨测量

· 云雨融化层(亮带)鉴别和监测

· 天气雷达实时校准

· 人工影响天气效果验证

· 云雾物理学和水文生态环境科学研究探索

测量参数

· 雨滴谱、降雨率、液态水含量等的垂直廓线分布

· 多普勒光谱、雷达反射因子、多普勒速度和路径积分衰减

技术特点

· 测量范围大(30～6000米, 30个垂直格点) )

· 时/空分辨率非常高(大的采样容量)：

· 时间分辨率：10～3600s；垂直分辨率：10～200m，可调

· 高稳定系统，免维护，安装简单，适合长期无人值守操作

· 高质量测量，不受杆子、建筑物、树木、风、环境、海水腐蚀和海洋环境影响，无蒸发误差

· 具备自动控制天线加热设备，提供冬季或冰雪地域应用

· MRR-2原始数据传输距离可达百米，以便进行数据处理、存储和远程处理

· 便携，净重仅6 kg

产品综述

微雨雷达原理是以雨滴大小和散射截面、雨滴大小和下降速率的关系为基础，判断降雨状况。

METEK微型雨雷达使用了一种单相静态天线构造可以可靠的测量雨滴大小分布（DSD）。

测量高度范围是30-6000m，雨滴粒径范围：0.109 ～ 6 mm。

配置和参数

标配
室外部件	抛物面天线	天线直径：60 cm；波束宽度：1.5°，3 dB；所需支杆外径：48 mm
	雷达接收机（内置于圆柱形铝盒）	调频：FMCW；偏振：线性；频率：24.23 GHz；传输功率：50mW；
	雷达接收机（内置于圆柱形铝盒）	频率调制：根据不同测量高度范围采用不同频率：1.5MHz时，高度间隔100m（测量高度范围：10030=3000m），3.0MHz 时，高度间隔50m（测量高度范围：5030=1500m）（依赖当地无线电管制）
	接收机电子（内置于方形防水盒内， 270 x 170 x110 mm，IP65）	多普勒光谱分析：取样时间10s；数据传输：RS232, 速率可调，*大11520 波特；操作指示器：LED；速率分辨率：0.1905 m/s；速度范围：0～12.192 m/s；存储操作参数, 断电自动恢复功能；功耗：25 W
	25米电缆
室内部件	电源 / 电源盒	230VAC / 200 x 120 x 70mm，4kg
***软件	系统控制、参数调节和数据传输	光谱采样速率：10s；高度取样数：30层（从2×高度分辨率到30×高度分辨率）；垂直分辨率：10～200m可调；雨滴谱粒径范围：0.109～6 mm； *低测量高度：2 x 高度分辨率
	多普勒光谱在线处理	瞬时或平均廓线：多普勒光谱、反射率、降雨率、液态水含量，可选；时间分辨率：10～3600s；降落速度密度相关补偿
	自动功能	操作参数储存; 断电自动恢复
	绘图和显示	廓线、时间序列、雨滴谱和统计信息；每幅1或4或9图；时间和高度范围可选；平滑功能；打印输出和文件格式输出: txt，tif, eps, wmf, bmp等；成列数据的数字化输出；存储所有参数设置
箱体	特制
选配
	LAN转换器 (电脑没有串行口时可选用)	RS232/422 到 10/100Mbps
		连接：DSUB 9 Female, RJ45
		协议：TCP/IP, UDP; Telnet, DHCP, ICMP; HTTP; SNMP; DNS
		功耗：9～30 VDC, 200mA@12V
		尺寸：73x121x27mm
		工作温度：0～60 °C
		重量：0.2 kg
	天线加热器	230VAC，功耗100W，温度可调，带25米电线3x1.5mm²
	控制器和预置软件系统	厂家配置控制器
	厂家预置软件系统	客户自配控制器
