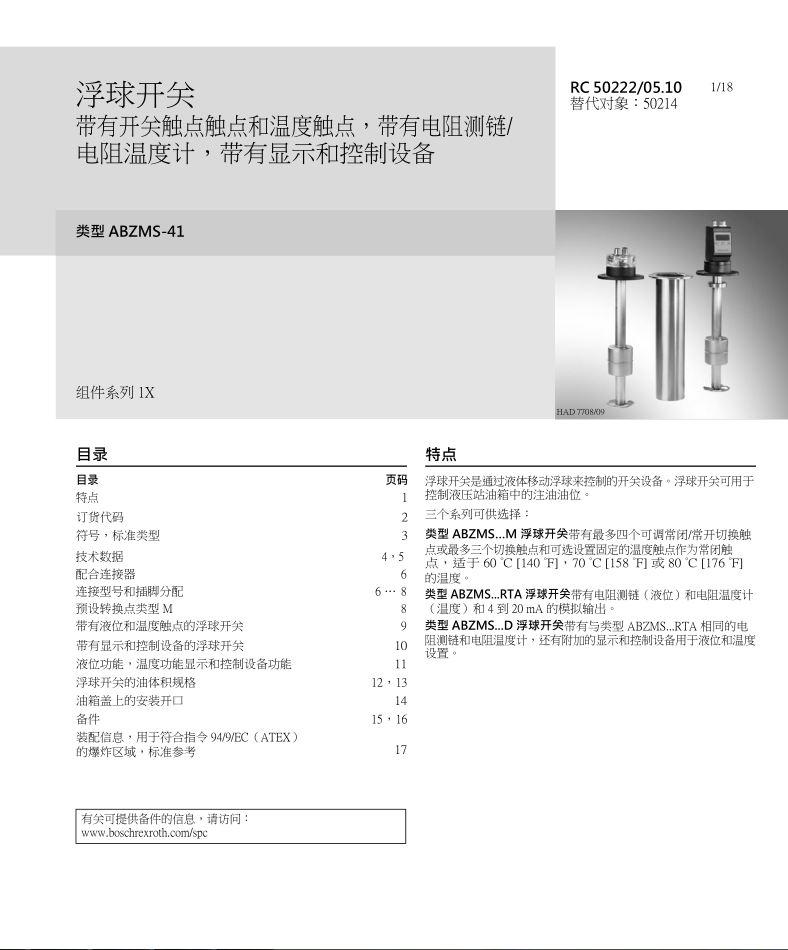

浮球开关ABZMS-41-1X/0800/RTA/DC-K24
带有开关触点触点和温度触点，带有电阻测链/
电阻温度计，带有显示和控制设备
类型 ABZMS-41
技术数据 4，5
配合连接器 6
连接型号和插脚分配 6 … 8
预设转换点类型 M 8
带有液位和温度触点的浮球开关 9
点或*多三个切换触点和可选设置固定的温度触点作为常闭触
点，适于 60 °C [140 °F]，70 °C [158 °F] 或 80 °C [176 °F]
的温度。
类型 ABZMS...RTA 浮球开关 带有电阻测链（液位）和电阻温度 计
（温度）和4 到 20 mA 的模拟输出。
类型 ABZMS...D浮球开关带有与类型 ABZMS...RTA 相同的电
阻测链和电阻温度计，还有附加的显示和控制设备用于液位和温 度
设置。
有关可提供备件的信息，请访问：
1
浮球开关是通过液体移动浮球来控制的开关设备。浮球开关可用 于
控制液压站油箱中的注油油位。
4）
常闭/常开液位触点数量
电阻测链（液位）和电阻温度计 4…20 mA 模拟输出 =RTA
带有电阻测链和电阻温度计的显示和控制设备，带有四个可编程的PNP转
换输出 = D1
带有电阻测链和电阻温度计的显示和控制设备，带有两个可编程的PNP转
换输出两个 4...20 mA 的模拟输出 = D2
订货示例：
– 带有法兰孔的浮球开关，订货长度 370 mm [14.57 英寸]
– 两个在 70 °C [158°F] 时常闭的预设液位触点和温度触点
– 连接器 K24
ABZMS-S-41-1X/0370/M2-T70/DC-K24
带有两个开关量的浮球开关，类型 ...M2...
订货长度，以 mm [英寸] 为单位 类型 材料编号
0370 [14.57] ABZMS-41-1X/0370/M2/DC-K24 R901212588
0500 [19.69] ABZMS-41-1X/0500/M2/DC-K24 R901212589
带有两个开关量和温度触点的浮球开关，类型 ...M2-TF70F...
订货长度，以 mm [英寸] 为单位 类型 材料编号
0370 [14.57] ABZMS-41-1X/0370/M2-T70F/DC-K24 R901212590
0500 [19.69] ABZMS-41-1X/0500/M2-T70F/DC-K24 R901212591
带有电阻测链和电阻温度计的浮球开关，类型 ...RTA...
订货长度，以 mm [英寸] 为单位 类型 材料编号
0370 [14.57] ABZMS-41-1X/0370/RTA/DC-K24 R901212592
0500 [19.69] ABZMS-41-1X/0500/RTA/DC-K24 R901212593
– M… 和 RTA °C [F] –20 至 +85 [–4 至 +185]
– D1 和 D2 °C [F] –20 至 +70 [–4 至 +158]
材料 – 滑管 Ø 20 mm [0.79 英寸] CU 合金
– 浮球 1.4571
– 法兰 PA12 + 25GF（25 % 玻璃纤维）
– 保护管Ø 60.3 mm [2.37 英寸] 不锈钢1.4301
密封材料 Klinger C-4400
*转换点 L1 mm [英寸] 1140 [44.88]
订货长度时的*重量 mm
液压
*工作压力 bar [psi] 1 [14.5]
液压油
– 密度 g/cm 3 > 0.8
– 电阻
矿物油 矿物油 HLP 符合 DIN 51524 的规定
耐火液压油 乳状液 HFA-E 符合 DIN 24320 的规定
电气
浮球开关的簧片触点带有连接 K24，K14，K6/DC
浮球开关的温度触点带有连接 K24，K14，K6/DC
响应公差 K * 1k/分时为 ±3
滞后 K * 1k/分时*为 10
*温度变化速率 K/分 1
PT100
传感器元件 PT100 B 级；DIN EN 60751
温度测量范围 °C [°F] 0 至 100 [32 至 212]
度 K ±0.8
电阻测链和电阻温度计带有连接 K24，
用于4 极 M12x1 配合连接器
工作电压 VDC 10 至 36
信号输出 mA 4 到 20
（或可以设置为 0 到 10，2 到 10或 0 到 5 V）
电阻测链分辨率 mm 5
*负载 Ω （U – 9.0 V）/ 0.02 A
温度测量范围 °C [°F] 0 至 100 [32 至 212]
显示和控制设备
电源电压 VDC 10 至 32
显示范围 °C [°F] –20 至 +120 [–4 至 +248]
警报调节范围：
– 温度 °C [°F] 0 至 100 [32 至 212]
– 液位 % / 升 [美国加仑] 0 到 100/0到 999 [263.91]
转换点 4 个可编程转换输出（2 个液位输出 + 2 个温度输出）
壳体设计 PA，IP65（抗静电）
操作 3 个按钮
ABZMS-41-1X/0370/M2/DC-K24
ABZMS-41-1X/0500/M2/DC-K24
ABZMS-41-1X/0370/M2-T70F/DC-K24
ABZMS-41-1X/0500/M2-T70F/DC-K24
ABZMS-41-1X/0370/RTA/DC-K24
ABZMS-41-1X/0500/RTA/DC-K24
ABZMS-41-1X/0370/D2/DC-K24
ABZMS-41-1X/0500/D2/DC-K24
ABZMS-41-1X/0500/M2-T80F/DC-K24
ABZMS-41-1X/0500/M2/AC-K14
ABZMS-41-1X/0800/M2/DC-K24
ABZMS-41-1X/0370/M2/AC-K14
ABZMS-41-1X/0280/M2/DC-K24
ABZMS-41-1X/0800/M2/AC-K14
ABZMS-41-1X/0800/M2-T80F/AC-K6
ABZMS-41-1X/1000/M2/DC-K24
ABZMS-41-1X/0280/M2/AC-K14浮球开关
ABZMS-41-1X/1200/M2/DC-K24
ABZMS-41-1X/0370/M2-T60F/DC-K24
ABZMS-41-1X/0800/M2-T80F/DC-K24
ABZMS-41-1X/1200/RTA/DC-K24
ABZMS-41-1X/1000/RTA/DC-K24
ABZMS-41-1X/0370/M2-T60F/AC-K6
ABZMS-41-1X/0370/D1/DC-K24
ABZMS-41-1X/0280/RTA/DC-K24液位开关
ABZMS-41-1X/0500/M4/DC-K6
ABZMS-41-1X/0500/D1/DC-K24
ABZMS-41-1X/0370/M2-TA/DC-K24
ABZMS-41-1X/0370/M2/DC-K14
ABZMS-41-1X/0800/M2-T70F/DC-K24
ABZMS-41-1X/0370/M2-T80F/DC-K24
ABZMS-41-1X/1000/M2/AC-K14
ABZMS-41-1X/0500/M3-T70F/DC-K6
ABZMS-41-1X/0500/M3/DC-K6
ABZMS-41-1X/0370/M3/DC-K6
上海恒卡（honoga）自控科技有限公司优势供应以上进口德国力士乐备件！
ABZMS-41力士乐液位计是上海恒卡自控科技有限公司优势供应产品！
ABZMS-41力士乐液位计是上海恒卡自控科技有限公司*有优势的系列产品，只做原装进口*，提供海关报关单以及原产地证明，
罚十！任何产品信息都可以来信！
德国力士乐 液位计 液位开关 REXROTH 浮子开关博世力士乐 BOSCH 液压元件
"ABZM"→机组配件：ABZM=测量仪
"S"→S=浮子开关
"36"→规格36
"1X"→系列10至19（10至19：安装和连接尺寸不变）
"*"→无代号=浮子开关；FE=切换元件接头（备件）
"*"→预定长度，单位mm [inch]：0370=L:370 mm[14.57];0500=L:500 mm [19.69];
0800=L:800 mm [31.50];1000=L:1000 mm [39.37];1200=L:1200 mm [47.24]
"*"→液位测量：M=包括两个切换触点（常开触点/常闭触点）；R=装有电阻测量链 （模拟输出 4 至 20 mA）
"*"→温度触点：无代码=规格M:无温度触点；-T63F=切换触点 常开触点 在63°C时；-T70F=切换触点 常开触点 在70°C时；-T80F=
切换触点 常开触点 在80°C时；无代码=规格R:带电阻温度计
"*"→电气连接：K24=设备插头04pol M12x1；K14=设备插头04pol (3+PE) DIN EN 175301-803（浮子开关 无温度触点）；K6=设备
插头07pol (6+PE) DIN EN 175201-804（浮子开关 有温度触点）

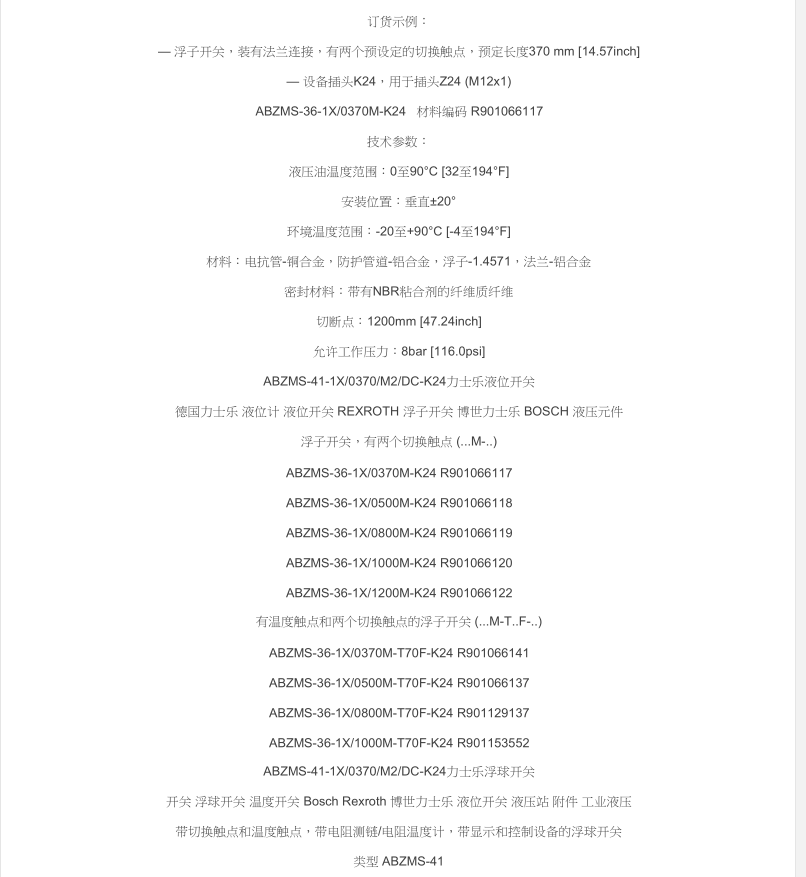

订货示例：
— 浮子开关，装有法兰连接，有两个预设定的切换触点，预定长度370 mm [14.57inch]
— 设备插头K24，用于插头Z24 (M12x1)
ABZMS-36-1X/0370M-K24 材料编码 R901066117
技术参数：
液压油温度范围：0至90°C [32至194°F]
安装位置：垂直±20°
环境温度范围：-20至+90°C [-4至194°F]
材料：电抗管-铜合金，防护管道-铝合金，浮子-1.4571，法兰-铝合金
密封材料：带有NBR粘合剂的纤维质纤维
切断点：1200mm [47.24inch]
允许工作压力：8bar [116.0psi]
ABZMS-41-1X/0370/M2/DC-K24力士乐液位开关
德国力士乐 液位计 液位开关 REXROTH 浮子开关博世力士乐 BOSCH 液压元件
浮子开关，有两个切换触点 (...M-..)
ABZMS-36-1X/0370M-K24 R901066117
ABZMS-36-1X/0500M-K24 R901066118
ABZMS-36-1X/0800M-K24 R901066119
ABZMS-36-1X/1000M-K24 R901066120
ABZMS-36-1X/1200M-K24 R901066122
有温度触点和两个切换触点的浮子开关 (...M-T..F-..)
ABZMS-36-1X/0370M-T70F-K24R901066141
ABZMS-36-1X/0500M-T70F-K24R901066137
ABZMS-36-1X/0800M-T70F-K24R901129137
ABZMS-36-1X/1000M-T70F-K24R901153552
ABZMS-41-1X/0370/M2/DC-K24力士乐浮球开关
开关 浮球开关 温度开关 Bosch Rexroth 博世力士乐 液位开关 液压站 附件 工业液压
带切换触点和温度触点，带电阻测链/电阻温度计，带显示和控制设备的浮球开关
0370/M2/DC-K24 R901212588
ABZMS-41-1X/0500/M2/DC-K24 R901212589
ABZMS-41-1X/0370/M2-T70F/DC-K24 R901212590
ABZMS-41-1X/0500/M2-T70F/DC-K24 R901212591
ABZMS-41-1X/0370/RTA/DC-K24 R901212592
ABZMS-41-1X/0500/RTA/DC-K24 R901212593
ABZMS-41-1X/0370/D2/DC-K24 R901212594
ABZMS-41-1X/0500/D2/DC-K24 R901212595
---- 其他类型：
浮子开关
带两个开关触点和一个温度触点
类型 ABZMS-35
浮球开关，带有开关触点触点和温度触点，
带有电阻测链/电阻温度计，带有显示和控制设备
类型 ABZMS-41
组件系列 1X
特点
浮球开关是通过液体移动浮球来控制的开关设备。浮球开关可用于控制液压站油箱中的注油油位。
三个系列可供选择：
类型 ABZMS…M 浮球开关带有多四个可调常闭/常开切换触点或多三个切换触点和可选设置固定的温度触点作为常闭触点，适于
60°C [140°F]，70°C [158°F] 或 80°C [176°F]的温度。
类型 ABZMS...RTA 浮球开关带有电阻测链（液位）和电阻温度计（温度）和 4 到 20 mA 的模拟输出。
类型 ABZMS...D 浮球开关带有与类型 ABZMS...RTA 相同的电阻测链和电阻温度计，还有附加的显示和控制设备用于液位和温度设
置。
博世力士乐 传感器 控制设备 开关设备 Bosch Rexroth 液压站 附件 浮子开关
