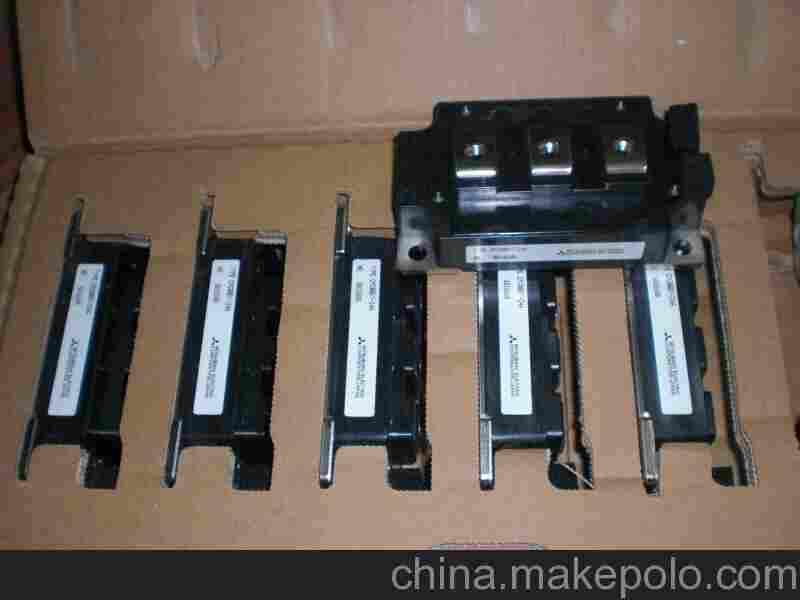

诚信回收维修三菱IGBT模块QM150DY-24
公司理念
经营理念：诚信、敬业、*。
发展理念：追求*，创造价值。
市场理念：为客户提供可增值的服务。
销售态度：质量保证，诚信服务，及时到位！！
销售宗旨：为客户创造价值是我们永远追求的目标！！
服务说明：现货配送各地含税（17%）含运费！！
产品质量：原装*，全新原装！！
产品优势：*销售 薄利多销 信誉好 口碑佳 价格低 货期短 大量现货 服务周到！！
因为诚信所以简单，成交只是开始，服务永不止步。上海泽旭竭诚为您服务！！
如果您想更深入的了解我们，请去搜索“上海泽旭”
公司网址：http://www.shzx-auto.com/
上海泽旭自动化设备有限公司主要经销三菱，安川，艾默生，山洋，LG(LS)产电，神港仪表，A-B，WEST仪表，松下，穆勒，海利普，欧瑞，富士，欧姆龙,ABB，经销费斯托，台达，明纬,三垦，费斯托，博士力士乐（康沃），lenze，东芝，明电舍东崎TOKY，施克SICK，等，同时我司渠道资源丰富，很多停产缺货产品我司或可调拨，欢迎新老客户垂询！
同时本公司拥有*的维修技术团队，长期*维修并回收各大的伺服电机，伺服驱动器，传感器，变频器,PLC，触摸屏，电路板等。
zexu191028
zexu191028
在IGBT导通后的大部分集电极电流范围内，IC与VGE呈线。MOSFET全称功率场效应晶体管。它的三个极分别是源极(S)、漏极(D)和栅极(G)。主要优点：热稳定性好、安全工作区大。缺点：击穿电压低，工作电流小。IGBT全称绝缘栅双极晶体管，是MOSFET和GTR(功率晶管)相结合的产物。它的三个极分别是集电极(C)、发射极(E)和栅极(G)。特点：击穿电压可达1200V，集电极*饱和电流已过1500A。由IGBT作为逆变器件的变频器的容量达250kVA以上，工作频率可达20kHz。首先将万用表拨在R×1KΩ挡，用万用表测量时，若某一极与其它两极阻值为无穷大，调换表笔后该极与其它两极的阻值仍为无穷大。
则判断此极为栅极(G)其余两极再用万用表测量，若测得阻值为无穷大，调换表笔后测量阻值较小。在测量阻值较小的一次中，则判断红表笔接的为集电极(C);黑表笔接的为发射极(E)。将万用表拨在R×10KΩ挡，用黑表笔接IGBT的集电极(C)，红表笔接IGBT的发射极(E)，此时万用表的指针在零位。用手指同时触及一下栅极(G)和集电极(C)，这时IGBT被触发导通，万用表的指针摆向阻值较小的方向，并能站住指示在某一位置。然后再用手指同时触及一下栅极(G)和发射极(E)，这时IGBT被阻断，万用表的指针回零。此时即可判断IGBT是好的。任何指针式万用表皆可用于检测IGBT。注意判断IGBT好坏时，一定要将万用表拨在R×10KΩ挡。
因R×1KΩ挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT导通，而无法判断IGBT的好坏。此方法同样也可以用于检测功率场效应晶体管(P-MOSFET)的好坏。IGBT是InsulatedGateBipolarTransistor(绝缘栅双极型晶体管)的缩写，IGBT是由MOSFET和双极型晶体管复合而成的一种器件，其输入极为MOSFET，输出极为PNP晶体管，它融合了这两种器件的优点，既具有MOSFET器件驱动功率小和开关速度快的优点，又具有双极型器件饱和压降低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内，在现代电力电子技术中得到了越来越广泛的应用。
在较高频率的大、率应用中占据了主导地位。若在IGBT的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOS截止，切断PNP晶体管基极电流的供给，使得晶体管截止。IGBT与MOSFET一样也是电压控制型器件，在它的栅极—发射极间施加十几V的直流电压，只有在uA级的漏电流流过，基本上不消耗功率。IGBT模块的电压规格与所使用装置的输入电源即试电电源电压紧密相关。其相互关系见下表。使用中当IGBT模块集电极电流增大时，所产生的额定损耗亦变大。同时，开关损耗增大，使原件发热加剧，因此，选用IGBT模块时额定电流应大于负载电流。
特别是用作高频开关时，由于开关损耗增大，发热加剧，选用时应该降等使用。由于IGBT模块为MOSFET结构，IGBT的栅极通过一层氧化膜与发射极实现电隔离。由于此氧化膜很薄，其击穿电压一般达到20～30V。因此因静电而导致栅极击穿是IGBT失效的常见原因。在使用模块时，尽量不要用手触摸驱动端子部分，当必须要触摸模块端子时，要先将人体或衣服上的静电用大电阻接地进行放电后，再触摸；在用导电材料连接模块驱动端子时，在配线未接好之前请先不要接上模块；尽量在底板良好接地的情况下操作。在应用中有时虽然保证了栅极驱动电压没有过栅极*额定电压，但栅极连线的寄生电感和栅极与集电极间的电容耦合，也会产生使氧化层损坏的振荡电压。
为此，通常采用双绞线来传送驱动信号，以减少寄生电感。在栅极连线中串联小电阻也可以抑制振荡电压。此外，在栅极—发射极间开路时，若在集电极与发射极间加上电压，则随着集电极电位的变化，由于集电极有漏电流流过，栅极电位升高，集电极则有电流流过。这时，如果集电极与发射极间存在高电压，则有可能使IGBT发热及至损坏。在使用IGBT的场合，当栅极回路不正常或栅极回路损坏时(栅极处于开路状态)，若在主回路上加上电压，则IGBT就会损坏，为防止此类故障，应在栅极与发射极之间串接一只10KΩ左右的电阻。在安装或更换IGBT模块时，应十分重视IGBT模块与散热片的接触面状态和拧紧程度。为了减少接触热阻，*在散热器与IGBT模块间涂抹导热硅脂。
一般散热片底部安装有散热风扇，当散热风扇损坏中散热片散热不良时将导致IGBT模块发热，而发生故障。因此对散热风扇应定期进行检查，一般在散热片上靠近IGBT模块的地方安装有温度感应器，当温度过高时将报警或停止IGBT模块工作。一般保存IGBT模块的场所，应保持常温常湿状态，不应偏离太大。常温的规定为5～35℃，常湿的规定在45～75%左右。在冬天特别干燥的地区，需用加湿机加湿;尽量远离有腐蚀性气体或灰尘较多的场合；在温度发生急剧变化的场所IGBT模块表面可能有结露水的现象，因此IGBT模块应放在温度变化较小的地方；保管时，须注意不要在IGBT模块上堆放重物；装IGBT模块的容器，应选用不带静电的容器。
IGBT模块由于具有多种优良的特性，使它得到了快速的发展和普及，已应用到电力电子的各方各面。因此熟悉IGBT模块性能，了解选择及使用时的注意事项对实际中的应用是十分必要的。逆变器与电动机构成的调速传动系统进入实用化阶段已经有近20年的历史。调速系统中的核心“变频器”是一个复杂的电子系统，易受到电磁环境的影响而发生损坏。工业系统运行过程中，生产工艺的连续性不允许系统停机，否则将意味着巨大的经济损失。特别是在一些特殊的应用场合，如自动化和宇宙空间系统、核能和危险的化学工厂中，更不允许逆变器因故障停机。由于系统可自动维护性、生存能力等指标的要求明显提高，近年来对具有容错能力的控制系统的研究得到了更多的关注。
高故障容限控制系统应迅速地进行故障分析，故障后主动重构系统的软硬件结构，实行冗余、容错等控制策略，确保整个系统在不损失性能指标或部分性能指标降低的情况下安全运行，规避异常停机所造成的巨大经济损失，满足某些特殊行业的需求。实现高故障容限控制系统的前提条件是准确的故障诊断，只有准确定位故障，才能据此进行容错控制，应对逆变器中IGBT的开路故障诊断展开研究[4]。严格地说，在变频器?电机构成的控制系统中任何一个功能单元、任何一个元器件发生故障都是可能的，但变频器部分发生故障的几率要远远高于电机。而在变频器中，逆变桥IGBT的开路和短路故障又占了相当大的比重。所以针对上述故障的诊方法是高故障容限变频器研究的热点问题。
IGBT的短路故障已有成熟的方案，即通过硬件电路检测IGBT的D-S压降，可以准确判别故障管。IGBT开路故障也时有发生，一方面是由于过流烧毁，导致开路，另一方面是由于接线不良、驱动断线等原因导致的驱动信号开路。相对于短路故障而言，开路故障发生后往往电机还能够继续运行，所以不易被发现，但其危害较大，因为在此情况下其余IGBT将流过更大的电流，易发生过流故障；且电机电流中存在直流电流分量，会引起转矩减小、发热、绝缘损坏等问题，如不及时处理开路故障，会引发更大的。检测出某IGBT开路后，才可以采用桥臂冗余、四开关等方式继续安全容错运行。归纳国内外学者在IGBT开路故障诊断方法上所展开的研究，主要有*系统法、电流检测法和电压检测法三种。
*系统法基于经验积累，将可能发生的故障一一列出，归纳出规律并建立知识库，当发生故障的时候只需要观测故障现象，查询知识库即可判断故障类型，难点在于难以穷尽所有的故障现象并得到完备的故障知识库，而有些故障模态往往与变频器正常运行时的某种状态时非常相似，造成了难以准确匹配故障。电压检测法通过考察变频器故障时电机相电压、电机线电压或电机中性点电压与正常时的偏差来诊断故障。只需要四分基波周期便能检测出故障，大大缩短了诊断时间，只是这种方法需要增加电压传感器，通用性差[4]。电流检测法*为常用，其又派生出平均电流Park矢量法、单电流传感器法和电流斜率法等，平均电流Park矢量法以Coimbra大学的J.A.ACaseiro教授发表的几篇文章为代表。
