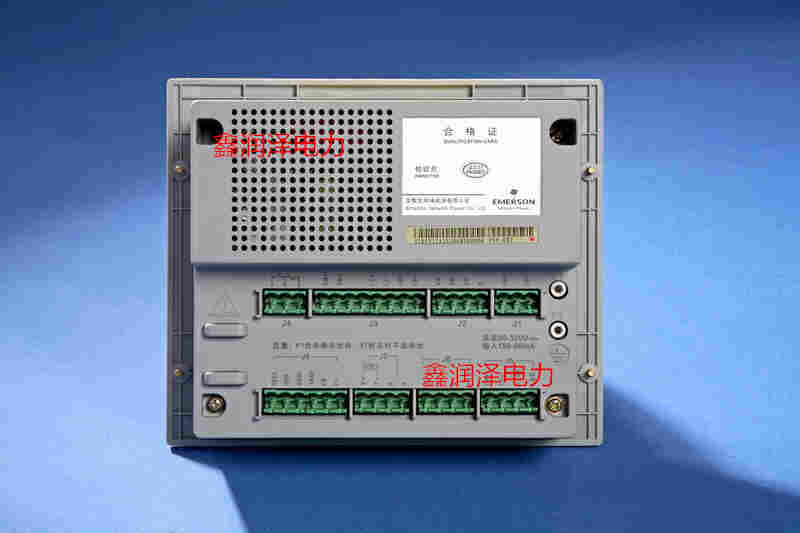

PM3K开关量监控单元接口说明
接口序号 接口定义 接口说明
JP1 跳线选择 系统故障输出接口J1常开/常闭选择
J1 系统故障输出 系统故障输出
J2 故障分类输出 故障分类输出1-3路
（用户通过主监控定义内容）
J3 故障分类输出（或硅链控制） 故障分类输出4-6路
（或作为硅链控制）
J4 开关故障输入 1-6：开关01-06故障输入（常开空接点）
J5 开关故障输入 1-6：母开关07-12故障输入（常开空接点）
7：开关故障输入公共端
J6 开关故障输入 1-6：开关13-18故障输入（常开空接点）
J7 开关故障输入 1-6：开关19-24故障输入（常开空接点）
7：开关故障输入公共端
J8 开关故障输入 1-6：开关25-30故障输入（常开空接点）
J9 开关故障输入 1-2：开关31-32故障输入（常开空接点）
3-4：电池开关1-2故障输入（常开空接点）
5-6：外接设备1-2故障输入（常开空接点）
7：开关故障输入公共端
J10 开关故障输入 1-2：熔断器1-2故障输入（常开空接点）
3-4：绝缘监测1-2故障输入（常开空接点）
5：开关故障输入公共端
LED 指示灯 工作指示灯（闪烁工作正常）
J11 RS485 1 RS—RS485A ， 2—RS485B
J12 监控供电 1－电源正，2—空，3—电源负
输入电压（90V－320V DC）
SW 单元设置 详见“PM3K设置说明”部分
4.2.4.PM3K设置说明
A．JP1跳线设置说明：
选择NC连接为系统故障常闭输出，选择NO连接为系统故障常开输出。
B．SW单元设置说明：
单元与PM3、PM4配合使用定义如下：
与PM4S配合使用时，其拔码1、2必须保持ON，拔码3、4定义同上
如系统为两段母线，配置四台单元，则1、3#单元检测一段，2、4#单元检测二段。
4.2.5.PM3K结构与安装
安装尺寸与PM3A一样。
4.2.6.PM3K开关量输入说明
允许接入常开接点或光耦OC输出，基本接线方法如下图。
4.2.7.PM3K继电器输出说明
继电器输出可作为故障输出或者硅链控制输出，输出功能可设置，内部继电器容量AC220V/8A，DC220V/0.2A，如过以上参数需采用中间继电器。定义如下：
系统故障：监控系统检测到任何故障时动作，可选择常开或者常闭输出；可作为系统故障光字牌输出或电铃输出（电铃输出应外加中间继电器）等应用。
输出1-3：可在主监控上具体设置输出定义；输出类型为常开输出。
输出4-6：可以定义为硅链控制，支持5级和7级硅链(控制接线图如下)，也可以按输出4-6的功能定义方式定义。
