美国BARE-20-BI-M300 -深圳市鑫博恒业科技有限公司

美国BARE-20-BI-M300 咨询深圳市鑫博恒业科技有限公司，美国BARE-20-BI-M300 由美国OMEGA原厂渠道的深圳市鑫博恒业优势提供,美国BARE-20-BI-M300 质量可靠,精度高，是值得信赖的工业热电偶

BARE-20-BI-M300

美国BARE-20-BI-M300

绝缘体	额定温度**
XC	1200°C (2200°F)
SH	1600°C (2900°F)
DH	1600°C (2900°F)
FS	1200°C (2200°F)
OV	1600°C (2900°F)

** 仅限绝缘体。请核对电线的工作限值

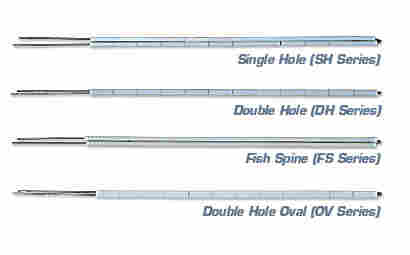

BARE-20-BI-M300 BARE,SH,DH,FS,OV套瓷管高温裸线热电偶特点

omega高温套瓷管热电偶元件基金属热电偶长300 mm (12")加上76.2 mm (3")导线（标配）

适用于J，K，T和E型热电偶

高温陶瓷绝缘子承受过2000摄氏度的温度

标准的12“与现有的其他长度的长度

OMEGA® 热电偶是精密的温度测量元件，采用*等级的材质制成。它们全部按照行业设定的*标准精心装配。

OMEGA的热电偶均对照温度—毫伏曲线经过检查以确保校准精度，它们均由达到或者过ANSI误差特殊限制和EN 60584-2： 1级容差的材质制成。

BARE-20-BI-M300 选型指南

绝缘	美国线规电线尺寸	采用的绝缘体	Type J	Type K	Type T	Type E
裸线(无绝缘)	8(3.26mm) 14(1.63mm) 20(0.8mm) 24(0.5mm)	None	Bare-8-J-12 Bare-14-J-12 Bare-20-J-12 Bare-24-J-12	Bare-8-K-12 Bare-14-K-12 Bare-20-K-12 Bare-24-K-12	Bare-8-T-12 Bare-14-T-12 Bare-20-T-12 Bare-24-T-12	Bare-8-E-12 Bare-14-E-12 Bare-20-E-12 Bare-24-E-12
覆有单孔圆形绝缘体	8 14 20 24	SH-1-8 SH-1-14 SH-1-20 SH-1-24	SH-1-8-J-12 SH-1-14-J-12 SH-1-20-J-12 SH-1-24-J-12	SH-1-8-K-12 SH-1-14-K-12 SH-1-20-K-12 SH-1-24-K-12	SH-1-8-T-12 SH-1-14-T-12 SH-1-20-T-12 SH-1-24-T-12	SH-1-8-E-12 SH-1-14-E-12 SH-1-20-E-12 SH-1-24-E-12
覆有双孔圆形绝缘体	8 14 20 24	DH-1-8 DH-1-14 DH-1-20 DH-1-24	DH-1-8-J-12 DH-1-14-J-12 DH-1-20-J-12 DH-1-24-J-12	DH-1-8-K-12 DH-1-14-K-12 DH-1-20-K-12 DH-1-24-K-12	DH-1-8-T-12 DH-1-14-T-12 DH-1-20-T-12 DH-1-24-T-12	DH-1-8-E-12 DH-1-14-E-12 DH-1-20-E-12 DH-1-24-E-12
覆有单孔鱼脊式绝缘体	8 14 20	FS-260-8 FS-200-14 FS-110-20	FS-260-8-J-12 FS-200-14-J-12 FS-110-20-J-12	FS-260-8-K-12 FS-200-14-K-12 FS-110-20-K-12	FS-260-8-T-12 FS-200-14-T-12 FS-110-20-T-12	FS-260-8-E-12 FS-200-14-E-12 FS-110-20-E-12
覆有双孔鱼脊式绝缘体	8 14 20	OV-1-8 OV-1-14 OV-1-20	OV-1-8-J-12 OV-1-14-J-12 OV-1-20-J-12	OV-1-8-K-12 OV-1-14-K-12 OV-1-20-K-12	OV-1-8-T-12 OV-1-14-T-12 OV-1-20-T-12	OV-1-8-E-12 OV-1-14-E-12 OV-1-20-E-12

长度可选。在订购时，将*两位数字 (-12)改成需要的实际长度，以英寸和分数或毫米表示。
长度过5英尺时，请咨询销售部门，了解价格。
也可以订购RAT、SAT、BAT系列的R型、S型和B型热电偶

BARE-20-BI-M300

BARE,SH,DH,FS,OV套瓷管高温裸线热电偶常用型号

型号	规格
BARE-20-K-12	12英寸20 AWG导线，K型热电偶裸线
BARE-20-J-12	12英寸，20 AWG导线J型热电偶裸线
SH-1-20-K-12	12英寸的单孔圆绝缘子，K型热电偶和20 AWG导线的裸线
SH-1-20-J-12	12英寸的单孔圆绝缘子，J型热电偶和20 AWG导线的裸线
DH-1-20-J-12	12英寸双孔圆形绝缘子，J型热电偶和20 AWG导线的裸线
DH-1-24-K-12	12英寸双孔圆形绝缘子，K型热电偶和24 AWG电线裸线
FS-110-20-K-12	12英寸单孔鱼脊柱绝缘子，K型热电偶和20 AWG电线裸线
FS-110-20-J-12	12英寸单孔鱼脊柱绝缘子，J型热电偶和20 AWG电线裸线
OV-1-20-K-12	12英寸双孔椭圆形绝缘子，K型热电偶和20 AWG的裸线
OV-1-20-J-12	12英寸双孔椭圆形绝缘子，J型热电偶和20 AWG的裸线

BARE-20-BI-M300

BARE,SH,DH,FS,OV套瓷管高温裸线热电偶基材

J:铁康铜

K:CHROMEGA®-ALOMEGA®

E:CHROMEGA®康铜

T:热电偶线,铜康铜

N:OMEGALLOY®- 镍铬硅合金

美国BARE-20-BI-M300

BARE-20-BI-M300 BARE,SH,DH,FS,OV套瓷管高温裸线热电偶 产品型号生成器

(1)		(2)		(3)		(4)
	-		-		-

选项说明:

(1) 陶瓷绝缘体 选项:
BARE for 没有绝缘体（裸线）
DH-1 for 双孔圆形绝缘体
SH-1 for 单洞圆形绝缘体
FS-260 for 单孔鱼脊柱式式绝缘体（只适用于8号线规线）
FS-200 for 单孔鱼脊柱式绝缘体（只适用于14号线规电线）
FS-110 for 单孔鱼脊柱式绝缘体（只适用于20号线规电线）
OV-1 for 双孔椭圆形绝缘体

(2) 线径 选项:
8 for 8号线规
14 for 14号线规
20 for 20号线规
24 for 24号线规（只可选裸线，SH和DH绝缘体）

(3) 热电偶分度号 选项:
J for J型热电偶
K for K型热电偶
T for T型热电偶
E for E热电偶

(4) 长度 选项:
12 for 12英寸(其它长度见下面订购表)

注: 并非所有组合都有效，请查阅规格表上的有效产品编号。 BARE-20-BI-M300
