一、产品概述：

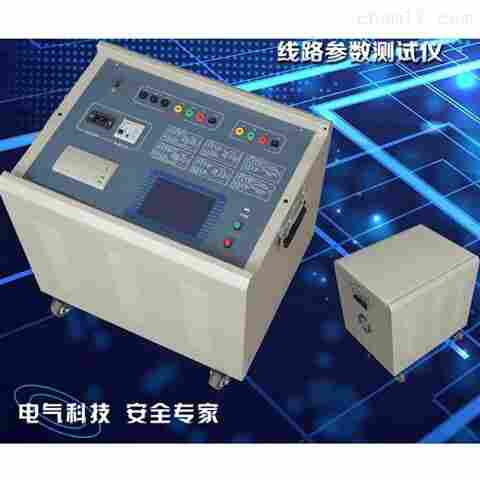

ZYCS-715线路参数测试仪，是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
二、ZYCS-715线路参数测试仪 http://www.chem17.com/st406160/product_32933253.html产品特点：
1、一体化结构，体积小、重量轻
仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内;是目前国内同等产品当中体积*小、重量*轻的;为试验提供了一种*简单便捷的试验手段。
2、接入电源简单方便
仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦
3、强的抗感应电压能力
仪器内部采用的技术抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作
4、变频技术、*测量
抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量
5、DSP高速处理器
*快速，仪器内部采用*的DSP快速数字信号处理器作为处理核心，在保证测量数据*的前提下，大大的提升了一起本身的运算处理能力
6、操作简单
外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量;解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题;避免因改接线时感应电压对实验人员的伤害。
7、海量数据存储
仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出
8、科学*的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司软件，查看和管理数据并可生成工作报告
9、全触摸大液晶显示
操作简单，仪器配备了高端的全触摸液晶显示屏，大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的*培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
三、产品参数：
|
仪器供电电源 |
三相，AC380V±10%，15A，50Hz (有效值) |
|
|
仪器内部异频电源特性 |
*输出电压 |
三相，0～200V(有效值＜±1%) |
|
*输出电流 |
5A |
|
|
输出频率 |
47.5Hz，52.5Hz (＜±0.1HZ) |
|
|
有功功率 |
47.5Hz，52.5Hz (＜±0.1HZ) |
|
|
*输出功率 |
三相3×3kW(9kW) |
|
|
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路) |
||
|
测量范围 |
电容 |
0.1～30μF |
|
阻抗 |
0.1～400Ω |
|
|
阻抗角 |
0°～360° |
|
|
线路长度从0.3km到400km均应能够稳定准确测试 |
||
|
测量分辨率 |
电容 |
0.01μF |
|
阻抗 |
0.01Ω |
|
|
阻抗角 |
0.01° |
|
|
测量准确度 |
电容 |
≥1μF时，±1%读数±0.01μF |
|
＜1μF时，±3%读数±0.01μF |
||
|
阻抗 |
≥1Ω时，±1%读数±0.01Ω |
|
|
|
||
|
＜1Ω时，±3%读数±0.01Ω |
||
|
阻抗角 |
测试条件：电流＞0.1A |
|
|
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V) |
||
|
保护功能护功能 |
仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。 |
|
|
波形畸变率 |
正弦波，畸变率＜2%。 |
|
|
绝缘性能、抗震性能 |
|
绝缘电阻(MΩ) |
|
|
电源输入端 |
大于10 MΩ |
|
|
电流输出端 |
大于10 MΩ |
|
|
电压测量端 |
大于10 MΩ |
|
耐压强度 |
1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试 |
|
|
抗干扰参数 |
抗干扰电流 |
线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。 |
|
重量 |
主机65Kg |
|
|
输电线路异频参数测试系统使用环境 |
使用环境：环境温度：-15℃～40℃；相对湿度：≤90% |
|
