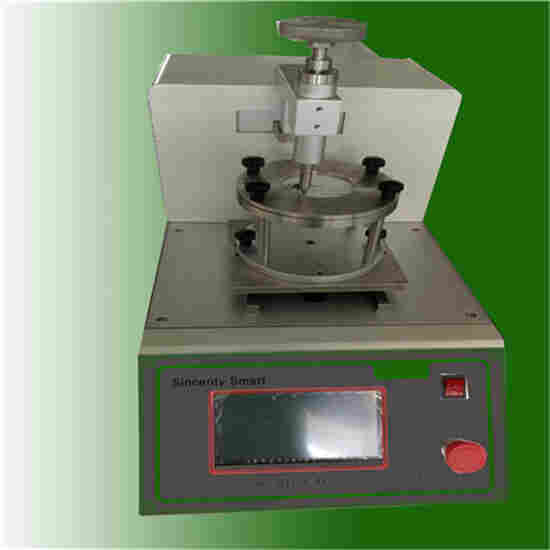

百格十字刮擦仪本仪器适用于各种汽车用内饰材料，如塑料、橡胶、皮革、织物、涂层材料、非涂层材料及其他复合材料等的耐刮擦性能检测。耐刮擦仪是适用各类汽车内饰材料刮擦性能仪器，仪器集成国内三个(五指刮擦法、百格法、塑料刮指刮擦法)。百格十字刮擦仪本是用来表面材料抵抗由刮指引起伤害的能力。按照材料使用中可能到的指甲或其他硬质物，采用不同材料的刮指，按照规定的方向、行程、速度，以一定的压力作用于样品表面，刮擦头和样品做相对运动，产生单向的、非往复的直线刮擦轨迹，刮痕之间保持平行。总线终评定材料的刮痕感官等级，刮擦区域和未刮擦区域的色差，或样品表面遭到损坏时的总线小刮擦力
刮擦原理：
百格十字符合下列：
GM 14688(A法)?????
GM 14688(B法)
PV 3951
GB/T 9286-97/ISO 2409ISO2409
GB/T 9279-2007/ISO 1518:1992
仪器特征：
1. 仪器由电机驱动机构、刮擦组件、样品夹持固定装置等组成。
2. 刮擦组件包括刮擦支架、刮指、刮位套、加压装置(砝码及砝码支撑杆)等。
3. 仪器可安装、更换、拆卸不同规格的刮指，能够在不同负荷下实施匀速单向直线刮擦运动。
4. 采用嵌入式、人机界面操作对流程进行自动化控制，采用精密的伺服电机、滚珠丝杠传动，对于在相关下的刮擦速度控制具有决定性的作用。
5. 采用碳化钨材质做刮指，仪器适用寿命。
6. 采用铝合金及不锈钢材质，外观简洁轻便且耐腐蚀。
技术参数：
1. 行程范围：10-200mm;
2. 速度范围：10-200mm/s;
3. 速度缓冲：10±1mm;
4. 金属刮擦头直径：0.5mm、0.75mm、1mm(Erichsen318)、3mm、5mm、7mm;
5. 金属刮擦头材质：碳化钨，蓝宝石，硬质合金;
6. 加压砝码及刮擦组件重量：5N，10N，，15N， (可任意配选可定制)误差不出1%;
7. 塑料刮指：聚(PMMA);
i. 直径 16mm 厚度 1mm;
ii. 刮指边缘的半径为0.5mm;
iii. 硬度为shore D85。
8. 电源：AC220V±10%，50Hz。
百格法刮擦试验本仪器多种，且可根据客户要求自定义试验平台的运动行程、运动速度和往复运动周期。
原理
百格法刮擦试验：试验目的为检测涂料的耐刻痕脱落性能。普通的百格法为手动，操作费时费力。本仪器使用中，通过两个电机驱动，控制划痕的长度、划痕与划痕之间的距离。运动为：第yi阶段试验，往复平台运动一次(半圈)，气缸使刮擦指抬起，电机带动刮擦指纵向一定距离，气缸使刮擦指放下，然后往复平台再运动一次(半圈)，气缸使刮擦指抬起，电机带动刮擦指纵向再次一定距离，如此反复。当划完的条数后，手动将板90度，进行第段试验后完成试验。本仪器可以实现划格间距2.0mm，的要求。
图1.划痕间距为2mm时 划格局部细节图
?????
配置：
1.试验模块：百格法刮擦(或称十字划格，以下统称为百格法刮擦)
2.往复平台距离：10-200mm可调
3.往复平台速度：10-200mm/s可调
4.刮擦指间距：0.5mm, 1mm, 2mm可调
5.刮擦试验负荷：5,10N, 15N
6.气缸控制百格刮指的下降与抬起
7.电源：AC 220V 50HZ
8.外形规格：662mm*360mm*657mm(W*D*H)
9.重量：75kg
百格法刮擦套具：刮指安装在安装孔内，可固定位置也可下落压在试样上方。
百格法刮擦指在安装时需注意：固定轴套应安装于支撑臂上方2-3mm处，以便中刮擦指及上方砝码重量将全部加在试样上。
平台夹具：装有四个可变动位置的夹具和一个大夹板，牢固固定试样不产生滑移
百格法刮擦夹具：通过旋开固定螺丝，手动刮擦夹具90°，旋紧固定螺丝将当前位置固定。
PLC 液晶显示屏：控制、显示试验参数及试验。
急停按钮：出现异常状况时，立即按下急停按钮。
注意：要求试验速度一般，当速度选择过高且运动行程越小时，易引起仪器的损伤。
