GX-F12A-PSUNX方形传感器内置放大器

GX-F12A-P，SUNX方形传感器，内置放大器

特点

【NEW】新推出检测距离8mm的长距离型(GX-15型)

GX-15型实现了*动作距离8.0mm±8%的长距离型的添加。

耐久性能 高约10倍！ (与以往相比)

新方式的整体成型法，通过了耐冲击10,000m/s2(约1,000G、X，Y和Z方向各3次)和耐振动10～500Hz(双振幅3mm、X，Y和Z方向各2小时)2项耐久性试验

而且，抗脉冲干扰性能也比以往产品提高了3倍左右

耐久性能 高约10倍！ (与以往相比)

强防水·防油！ 保护构造IP68G

新方式的整体成型法，提高了环境适应性能。

IP68G保护构造可有效防止水和油的渗入，避免损坏传感器。

新推出检测距离8mm的长距离型(GX-15型)

传感器易于设置 (GX-6型)

对于新的安装支架[MS-GX6-1(另售)]，1颗M3螺丝就可以对传感器进行安装。同时，紧贴安装，能够节省电缆。

传感器易于设置 (GX-6型)

检测距离游刃有余

实现行业*长的稳定检测范围。安装也非常简单。

传图片

回路・连接

NPN输出型

输入、输出电路图

(注1):输出未装备短路保护电路。请勿直接连接电源或容性负载。

符号・・・	D1:反向电源极性保护二极管
	D2:输出逆接保护用二极管
	ZD:电涌吸收齐纳二极管
	Tr:NPN输出晶体管

安装

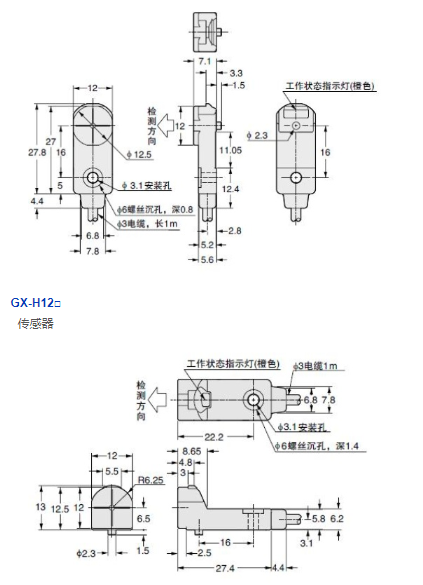

GX-6型

• 安装时请使用另售的传感器安装支架。

使用

若使用螺母安装，则安装孔的规格应为φ3.4mm。 [1] 如右图所示将传感器插入支架。 [2] 请压入传感器，直至支架的卡爪卡在传感器上部的凹槽上。 [3] 请用M3盘头螺丝安装支架。
