蝶型激光驱动底座,可以为客户提供蝶形封装激光器和同轴封装激光器的驱动模块。
分为电流驱动或者带外部调制驱动。含温度控制模块。可根据客户的具体要求定制设计。
能为你同时解决激光器温度控制和电流驱动或者调制驱动，高温度控制精度，电流变化缓慢可以保护激光器，液晶显示屏可以实时显示激光器的温度和电流，可提供蝶形激光器的夹具，方便客户更换不同型号的激光器。激光器的引脚定义不限制。
稳定性强，抗环境干扰能力强，噪声低。 DFB蝶形封装激光器夹具，底座，232接口或者插针。
标准型蝶型激光器夹具插脚长于6mm， 插针间距为标准蝶形激光器间距2.54mm。
特点：
同时解决激光器温度控制与电流驱动; 温度控制精度高;
具有电流缓升、缓降等功能，保护激光器芯片;高稳定、抗干扰、低噪声;
液晶实时显示激光器温度与电流;可提供标准蝶形夹具，便于更换不同型号激光
器，引脚定义不限;
|

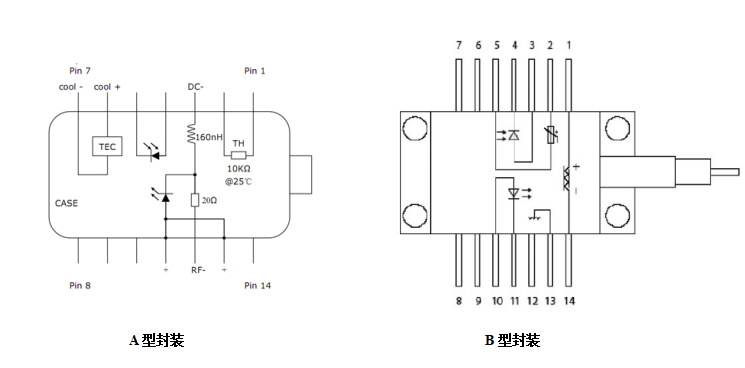

A型管脚定义DB9 |
B型管脚 DB9定义 |
|
||
|
1 |
LD+ |
1 |
LD+ |
|
|
2 |
NTC+ |
2 |
LD- |
|
|
3 |
LD- |
3 |
|
|
|
4 |
PD- |
4 |
PD+ |
|
|
5 |
TEC+ |
5 |
TEC+ |
|
|
6 |
RF- |
6 |
TEC- |
|
|
7 |
NTC- |
7 |
NTC- |
|
|
8 |
PD+ |
8 |
PD- |
|
|
9 |
TEC- |
9 |
NTC+ |
|
