以驱动IGBT，保证IGBT的可靠工作，驱动电路起着至关重要的作用，（1）提供适当的正向和反向输出电压，使IGBT可靠的开通和关断。（2）提供足够大的瞬态功率或瞬时电流，使IGBT能迅速建立栅控电场而导通。（3）尽可能小的输入输出延迟时间，以提高工作效率。（4）足够高的输入输出电气隔离性能，使信号电路与栅极驱动电路绝缘。（5）具有灵敏的过流保护能力。EXB841工作原理如图1，当EXB841的14脚和15脚有10mA的电流流过1us以后IGBT正常开通，VCE下降至3V左右，6脚电压被钳制在8V左右，由于VS1稳压值是13V，所以不会被击穿，V3不导通，E点的电位约为20V，二极管VD截止，不影响V4和V5正常工作。
当14脚和15脚无电流流过，则V1和V2导通，V2的导通使V4截止、V5导通，IGBT栅极电荷通过V5迅速放电，引脚3电位下降至0V，是IGBT栅一射间承受5V左右的负偏压，IGBT可靠关断，同时VCE的迅速上升使引脚6“悬空”。C2的放电使得B点电位为0V，则VS1仍然不导通，后续电路不动作，IGBT正常关断。如有过流发生，IGBT的VCE过大使得VD2截止，使得VS1击穿，V3导通，C4通过R7放电，D点电位下降，从而使IGBT的栅一射间的电压UGE降低，完成慢关断，实现对IGBT的保护。由EXB841实现过流保护的过程可知，EXB841判定过电流的主要依据是6脚的电压，6脚的电压不仅与VCE有关。
还和二极管VD2的导通电压Vd有关。典型接线方法如图2，a、IGBT栅-射极驱动回路往返接线不能太长（一般应该小于1m），并且应该采用双绞线接法，防止干扰。b、由于IGBT集电极产生较大的电压尖脉冲，增加IGBT栅极串联电阻RG有利于其安全工作。但是栅极电阻RG不能太大也不能太小，如果RG增大，则开断时间延长，使得开通能耗增加;相反，如果RG太小，则使得di/dt增加，容易产生误导通。c、图中电容C用来吸收由电源连接阻抗引起的供电电压变化，并不是电源的供电滤波电容，一般取值为47F。d、6脚过电流保护取样信号连接端，通过快恢复二极管接IGBT集电极。e、15接驱动信号，一般14脚接脉冲形成部分的地。

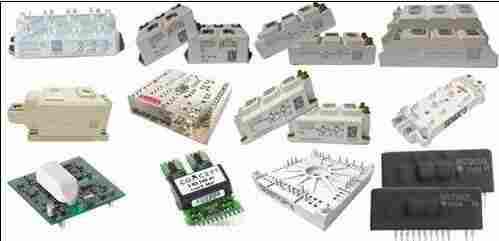

本公司长期经销以下产品及型号：
FF300R12ME3
F400R12KE3
F400R12K
F400R12KL4C
F400R12KT3
F450R12ME3
FF600R12KE3
FF600R12K
FF600R12KL4C
FF800R12KE3
FF800R12K
FF800R12KL4C
FF1200R12KE3
F4-25R12NS4
F4-50R12KS4
F4-50R12MS4
F4-75R12KS4
F4-75R12MS4
F4-100R12KS4
F4-150R12KS4
F4-400R12KS4_B2
FS25R12W1T4
FS35R12W1T4
BSM10GD120DN2
BSM15GD120DLC
BSM15GD120DN2
BSM25GD120DLC
BSM25GD120DN2
BSM25GD120DN2
BSM35GD120DLC
BSM35GD120DN2
BSM35GD120DN2
BSM50GD120DLC
BSM50GD120DN2
BSM50GD120DN2
BSM75GD120DLC
BSM75GD120DN2
BSM100GD120DLC
BSM100GD120DN2
