TM54F 终端模块

端子模块 TM54F 是一双处理器 I/O 接口，带 4 点故障数字量输出和 10 点故障数字量输入，用于通过外部执行器和传感器使用 SINAMICS S120 驱动的集*能。

变频器中集成的每种功能都可通过 TM54F 端子模块上的故障数字量输入来控制。如果需要一起执行通过一个控制单元一起运行的多个变频器的已设置功能，那么也可在 TM54F 端子模块上对这些变频器进行分组。这种的优点是，只需为这些变频器连接一个故障数字量输入。

故障数字量输入和输出具有两个通道，且冗余配置有使用两个处理器进行内部数据交叉检查的功能。一个故障数字量输出由一个 P 切换输出和一个 M 切换输出以及一个用于回读切换状态的数字量输入组成。一个故障数字量输入包括 2 点数字量输入。

传感器可通过 2 个可切换 24 V 传感器电源连接，并可通过故障数字量输入分析。可切换的 24 V 传感器电源可确保动态故障数字量输入以检测潜伏的错误（这种动态用于检查用于检查关断通路）。TM54F 端子模块另外还提供了一个可切换式 24 V 传感器电源，用于连接不可动态的传感器。

TM54F 端子模块必须通过一根 DRIVE CLiQ 电缆直接连接到控制单元。每个控制单元只能分配一个 TM54F 端子模块。不能经由另一个 DRIVE?CLiQ 设备（例如，逆变装置或整流装置）来连接 TM54F。

在终端模块 TM54F 上提供有以下接口：

• 4 故障数字量输出
• 10 故障数字量输入
• 4 个 LED，单色，用于指示故障数字量输出的读回通道的状态
• 4 个 LED，双色，用于指示故障数字量输出的状态
• 20 个 LED，双色，用于指示故障数字量输入的状态
• 3 个 LED，单色，用于指示 24 V 传感器电源的状态
• 2 个 DRIVE-CLiQ 插座
• 2 个接口，用于 24 V 传感器电源，可切换
• 1 个接口，用于 24 V 传感器电源，不可切换
• 1 个电子装置电源接口，通过 24 V DC 电源连接器连接
• 1 个接口，用于 24 V 电源、数字量输出和传感器
• 1 PE 连接

终端模块 TM54F 的状态通过一个多色 LED 来显示。

柜装型 TM54F 端子模块可卡装在符合 EN 60715 (IEC 60715) TH 35 上。

电缆的屏蔽层可通过屏蔽连接端子（如 Phoenix Contact 的 SK8 型或 Weidmüller 的 KLBü CO 1 型）连接到 TM54F 端子模块。该屏蔽连接端子不能用作电缆松紧件。

TM54F 的供货范围内包含用于连接器编码的针。

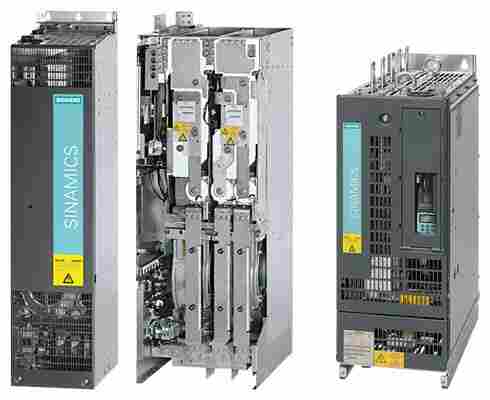

S120概述

由于带有分开的电源装置和控制单元，SINAMICS S120 变频调速柜可地大量不同驱动任务的要求。

控制单元根据要控制的驱动器数量和所需性能级别进行选择，而电源装置的额定值必须要的电能要求。控制单元和电源装置之间的连接常简便地使用数字接口 DRIVE?CLiQ 来完成。

CU310?2 PN 控制单元和 SIMOTION D4x5 2

CU310 2 DP 和 CU310?2 PN 控制单元

CU310 2 控制单元用于控制单机传动装置。标配有一个 PROFIBUS 接口 (CU310 2 DP) 或一个 PROFINET 接口 (CU310 2 PN) 以及一个 TTL/HTL 编码器分析电路。

控制单元 CU320 2

CU320?2 控制单元用于多个传动装置。此时，以下设备可通过控制单元 CU320?2 运行。

• V/f 下多 12 个转动装置，或
• 伺服或矢量控制下组多 6 个传动装置。

CU320-2 控制单元可用于在多个传动装置间建立连接，并实现简单工艺功能。

SIMOTION D 控制单元

SIMOTION D 控制单元用于实现协调运动控制，如同步运行、电子齿轮、凸轮或复杂工艺功能。
SIMOTION D 控制单元具有一系列性能型号：

• SIMOTION D410-2，用于控制 1 到 3 个轴
• SIMOTION D425?2，用于控制多 16 个轴
• SIMOTION D435?2，用于控制多 32 个轴
• SIMOTION D445?2，用于控制多 64 个轴
• SIMOTION D455?2，用于控制多 128 个轴

STARTER 调试工具用于对各种类型控制单元进行调试和诊断。SIMOTION D 控制单元需要使用 SCOUT 工程（包含 STARTER 工具）。

电源模板

简单的 SINAMICS S120 传动由一个 CU310 2 控制单元和一个变频装置组成。变频装置中集成有一个进线整流器、一个直流回路和一个用于为电机供电的逆变器。

带有 CU310 2 控制单元的块型电源模块电源模块针对不能将电能回馈至电源的驱动器而设计。制动中产生的能量通过制动电阻器而被转换为热量。

变频装置也可通过 CU320-2 控制单元、SIMOTION D4x5 2 或 CX32 2 Controller Extension 来运行，例如，在向一个多轴传动组中添加了一个单机传动装置之后。在此情况下，书本型电源模块必须配有 CUA31/CUA32 控制单元适配器。该多轴传动组通过 DRIVE CLiQ 连接到 CU320 2 控制单元、SIMOTION D4x5 2 或 CX32 2 Controller Extension。机架型电源模块可使用一条 DRIVE-CLiQ 电缆直接连接到多轴控制单元。
