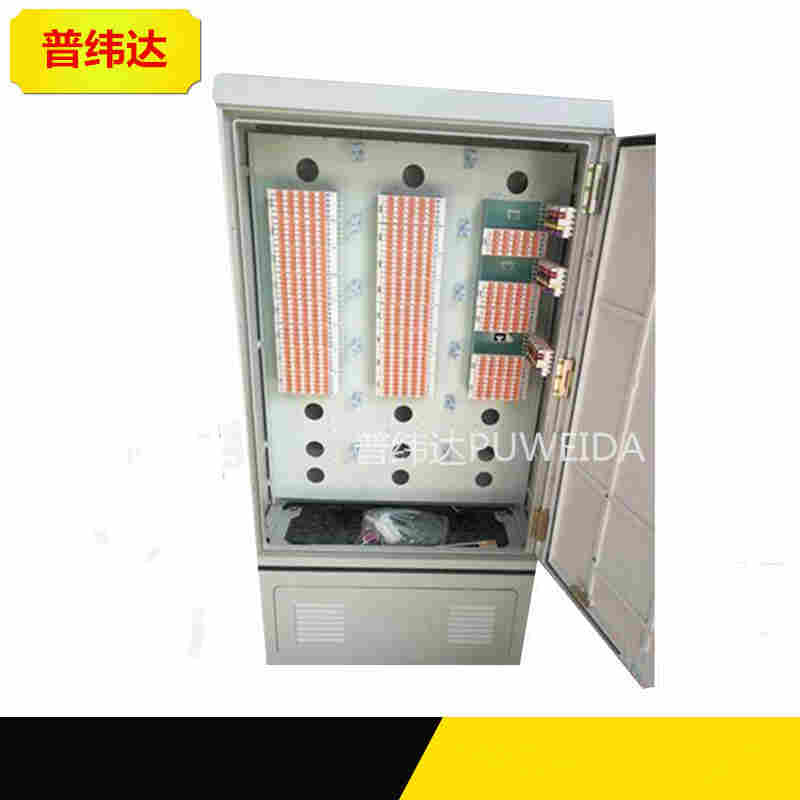

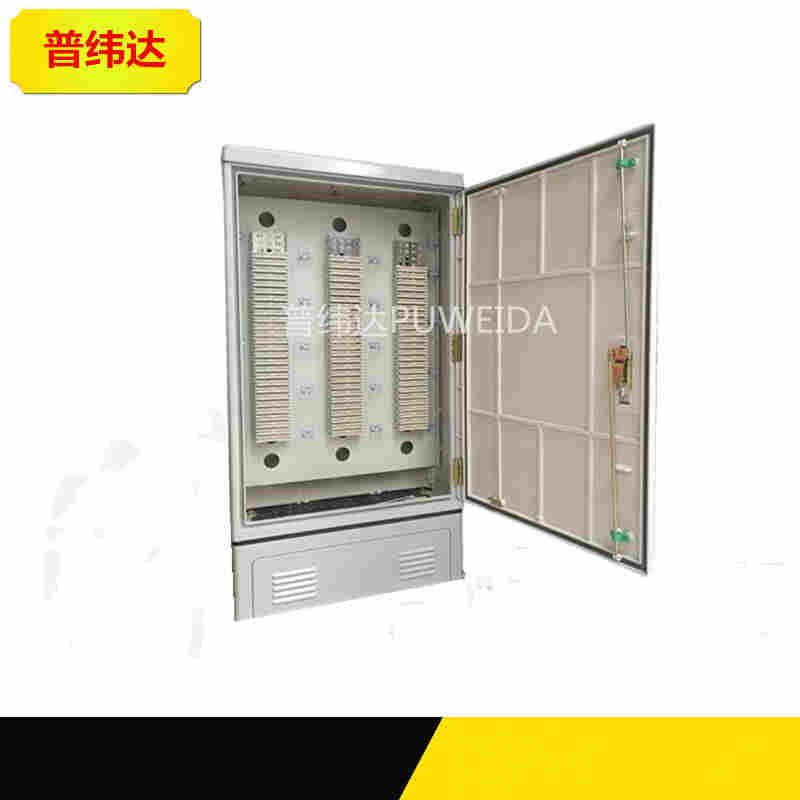

宁波普纬达通信设备有限公司生产销售电话交接箱走线示意图，通信1800对电话交接箱走线示意图，1000对电话交接箱（规格尺寸）800对1000对1200对1400对1600对电话交接箱电缆光交箱 电话交接箱和电缆光交箱的分类及规格室外400对500对600对电缆交接箱落地式电话分线箱配线箱作用1.交接箱的分类（1）按交接箱内有无接线端子分为无端子交接箱和有端子交接箱。（2）按其接续方式不同分为压接式和卡接式两大类。卡接式又分为接线子卡接式和模块卡接式，模块卡接式细分为直卡式和旋转式。2.交接箱的规格SMC光缆交接箱，三网合一箱，光纤配线箱，四网合一箱按其进出线对容量可分为150、300、600、900、1200、1800、2400、2700、3000、3600对（回线）等规格。2交接箱的结构交接箱的结构形式如图1所示。1.箱体上应有接地端子和备用端子及其标记。2.接线排和箱体两侧应留有100～150mm操作空间。3.箱体底部的电缆进出口应有良好的密封防潮措施。4.在箱体内成端，上列应有固定电缆的位置、下列应留有放置充气维护装置的位置。5.箱门板内侧应有存放测试夹、记录卡片和卡接工具的装置。6.产品应包括以下附件：地脚螺栓、螺母、垫圈及工具。
◆产品特点
＊该产品采用*的旋转卡接和压接两种接续方式，旋转卡接续，芯线自动卡接自动剥皮、自动剪断多余线头，接点不外露，接续快捷方便可靠。
＊接线端子板能够自由翻转，便于正反接线。 可直接夹住压线螺钉测试，测试方便，上下贯穿。
＊外壳采用铝合金压铸制造，防锈性强，安装方便。
＊接线端子板采用自熄性工程塑料ABS注塑成型，绝缘性能好。其阻燃达到GB—4609规定FU—0标准。
＊产品进线采用有端子旋转卡夹气密式的接线方法，保证芯线接点不外露，接触可靠。
＊出线采用螺钉压卡，不用人工剥切绝缘层，操作维修方便可靠。
＊接触点处用机硅脂密封、防腐、防水、防潮、安全可靠。
＊分线盒外壳采用铝压铸成型后盆塑，能抗强烈地冲击，表面不被腐蚀，周围与底部配有橡胶密封环，密
环境温度：-55℃～+55℃
相对湿度：＜90%
大气压力：70～106kPa
模块技术性能
接续导线直径：Ф0.4㎜～Ф0.6㎜
导线外径：＜Ф1.4㎜
接点卡接寿命：＞200次
卡接电阻：＜0.5MΩ
绝缘电阻：模块卡接簧片与接地条之间的绝缘电阻＞5000MΩ
抗电强度：50HZ，1000V交流电压试验，一分钟不击穿飞弧。
通信电缆交接箱规格有单面100对 200对 300对 500对 600对，800对电缆交接箱，900对电缆交接箱，1200对电缆交接箱，1500对电缆交接箱，1600对电缆交接箱，2000对电缆交接箱，，800对电缆交接箱，900对电缆交接箱，1200对电缆交接箱，1500对电缆交接箱，1600对电缆交接箱，2000对电缆交接箱
