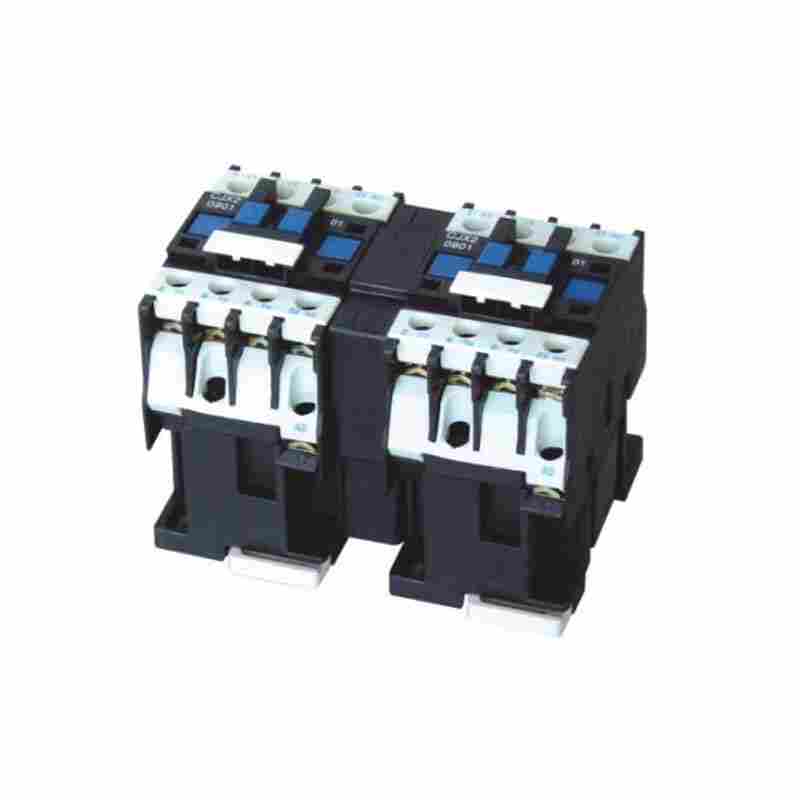

LC2-D245机械联锁接触器技术参数

LC2-D245机械联锁接触器工作平稳，体积小，安装方便，质量可靠，安全耐用，广泛用于各大机械设备中。

LC2-D245机械联锁接触器结构：
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
1、电磁系统：电磁系统包括电磁线圈和铁心， 是接触器的重要组成部分，依靠它带动触点的闭合与断开。
2、触点系统：触点是接触器的执行部分， 包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流， 而辅助触点是在控制回路中，以满足各种控制方式的要求。
3、灭弧系统：灭弧装置用来保证触点断开电路时， 产生的电弧可 靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩， 并配有强磁吹弧回路。
4、其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
交流接触器工作原理：
当线圈通电时，静铁芯产生的电磁力将动铁芯吸合，进而带动三条动触片动作，使得主触点呈闭合状态，辅助常闭触电呈断开状态，辅助常开触点呈闭合状态，电源接通;当线圈断电时，静铁芯产生的电磁力消失，动铁芯在弹簧作用下与静铁芯分离，三条动触片产生动作，使得主触头呈断开状态，辅助常闭触电呈闭合状态，辅助常开触点呈断开状态，电源切断。
结构特点：
1,接触器装有限流电阻,可以把合闸涌流抑制在允许范围内;
2,接触器为直动式双断点结构,动作机构灵活,手动检查方便,结构紧凑,更换触头方便;
3,接触器接线端有绝缘罩覆盖,安全可靠;
4,安装可用螺钉紧固,也可扣装在35mm的标准安装轨道上.

交流接触器的选择：

（1）持续运行的设备。接触器按67-75%算.即100A 的交流接触器，只能控制*额定电流是67-75A以下的设备。
（2）间断运行的设备。接触器按80%算.即100A 的交流接触器，只能控制*额定电流是80A以下的设备。
（3）反复短时工作的设备。接触器按116-120%算。即100A 的交流接触器，只能控制*额定电流是116-120A以下的设备。
交流接触器的选用与运行维护：
选用：
①主回路触点的额定电流应大于或等于被控设备的额定电流， 控制电动机的接触器还应考虑电动机的起动电流。 为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V 等，电磁线圈允许在额定电压的80%～105%范围内使用。
运行维护：
①运行中检查项目：
1)通过的负荷电流是否在接触器额定值之内；
2)接触器的分合信号指示是否与电路状态相符；
3)运行声音是否正常，有无因接触不良而发出放电声；
4)电磁线圈有无过热现象，电磁铁的短路环有无异常。
5)灭弧罩有无松动和损伤情况；
6)辅助触点有无烧损情况；
7)传动部分有无损伤；
8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。

DCY315-50减速机 中心距：315mm 减速比：50 低速轴带逆止器
减速机 DCY400 中心距：400mm 传动比：40 高速轴转向：顺时针 低速轴带逆止器
减速机WBLD120-1/29-1.1KW含防爆电机
减速机 JDX63
KAF87R57-V1.1-4P-250-M4-Ⅱ-A螺旋锥齿轮减速机
摆线针轮减速机XWEDC53-3481-0.37
减速机TKAF88-V15-4P-22.41-B/TH2HH10-20-A

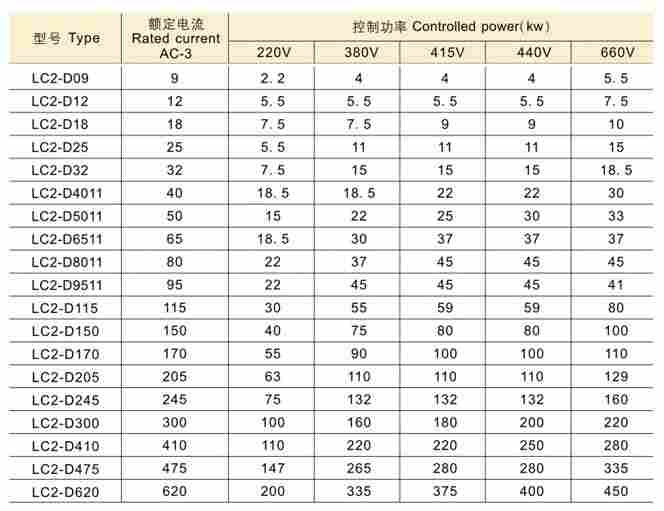

LC2-D09、LC2-D12、LC2-D18、LC2-D25、LC2-D32、LC2-D4011、LC2-D5011、LC2-D6511、LC2-D8011、LC2-D9511、
