简 介
电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。
电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。
仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
型号目录
|
型 号
|
原 型 号
|
名 称 特 性
|
|
YX;YXC |
YX;YXC |
普通电接点压力表 |
|
YXH;YXHN |
YXC-H; YXCN-H |
不锈钢防腐/ 不锈钢耐震电接点压力表 |
|
YXA |
YXCA |
氨用电接点压力表 |
|
YX;YXC;YXH; YXHN;YXA |
|
选型表 |
|
BXN |
YPXCN |
膜片式充油耐震微压电接点压力表 |
|
YXDH;YXDHN |
YXC-H; YXCN-H |
不锈钢多接点式压力表 |
|
选型表 |
||
|
量程范围规格代码表 |
||
应用

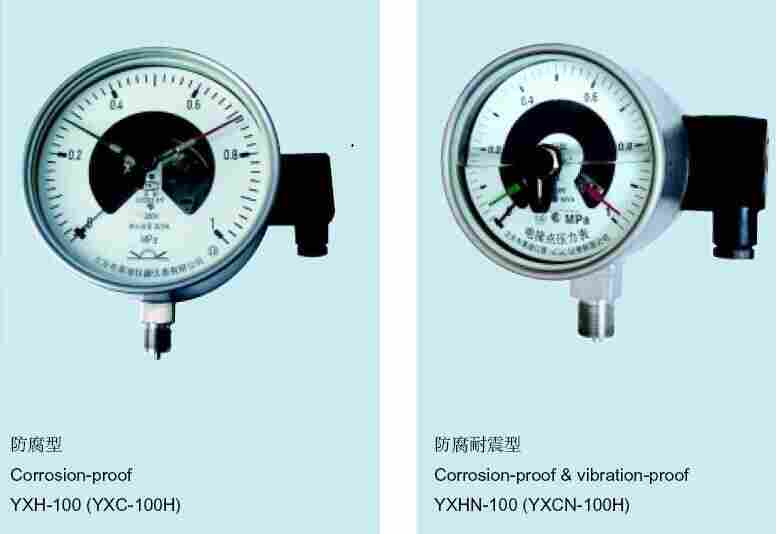

主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。
应用
通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。
与隔离体的配接
以上各类型的仪表均可与本公司生产的使用不同材料膜片的隔离体配接，组成隔膜式电接点压力表，适用于测量多种腐蚀性较强及粘度大易结晶介质的压力。
与隔离体的配接
以上各类型的仪表均可与本公司生产的使用不同材料膜片的隔离体配接，组成隔膜式电接点压力表，适用于测量多种腐蚀性较强及粘度大易结晶介质的压力。
法兰隔膜体连接，参见说明书H.00 页。
主要技术参数
|
测量范围
|
*小: 0～0.1Mpa *: 0-100Mpa 负压*小: -0.1Mpa 负压*: -0.1～2.4Mpa |
|
指示精度
|
Φ 100mm ≤ 0.1mp △ 2.51A 精度 Φ63mm/2.5%; Φ 100/150/160mm,1.5% (1.0% 可选) |
|
设定精度 |
4% |
|
接点数量 |
1 个或2 个， (Φ100mm3个或4 个接点可选) |
|
接点材质 |
≥ 110V 银镍合金，≤ 36V 黄金 |
|
*工作电压 |
AC380V 或(or) DC220V |
|
*电流
|
1A
|
|
触头功率 温度影响
|
30VA
使用温度偏离 20 ± 5℃时，其设定点误差变化不大于 0.6%/10℃
|
|
防护等级
|
标准不充油型IP 54；充油型IP65
|
|
仪表璃玻璃
|
普通玻璃、安全玻璃
|
|
连接尺寸
|
M20 × 1.5 或约定的特殊要求
|
|
耐震型充液
|
充填液
|
