GB8410水平燃烧性测试仪简介
燃烧速率水平燃烧性测试仪通过测试燃烧一定距离所需要的时间获得材料燃烧时火焰蔓延的趋势及火焰蔓延速度，对产品可燃性进行分级，并以此评价材料的阻燃性能。用于检测纺织品特别是汽车内装饰织物的相对燃烧速率及阻燃性。可选择配备通风橱和灭火装置，实现完整燃烧试验。
测试原理
1.本设备提供一个有焰燃烧源，手动调节火焰值标准规定的高度，之后自动操作火焰点燃和熄灭。
2.火焰作用于样品时，观察记录燃烧现象。配合计时器进行燃烧的计时。
测试标准
此款水平燃烧测试仪符合但不仅限于下列标准：
GB 8410，QB/T 2729，ASTM D5132，SAE J369，FMVSS 302，ISO/NP 17074 ，ISO 3795，DIN 75200等标准。
标准
FMVSS 302联邦汽车安全标准302 ? ISO 3795
GB/T8410-2006
其他相关标准：
SAE J369:2003 ---美国机械工程师协会
HES D6003-99 --- 本田汽车
NES M0094:2003 --- 日产汽车；
ES-X60410:2001 ----三菱汽车
TRANS/WP29/78/Rev.1:1997 附录4 ---- 欧盟
TL 1010:1997---大众汽车 ；
GS 97038-2003 ----BMW ；
GM 9070P:1996---通用汽车
汽车内饰件燃烧测试仪/水平燃烧仪测试纺织面料、服装、帐篷，特别是汽车内饰织物的相对燃烧速率和阻燃性。
一、试验原理：
将试样水平地夹持在U形支架上，在燃烧箱中用规定高度火焰点燃试样的自由端15s后，确定试样上火焰是否熄灭，或何时熄灭，以及试样燃烧的距离和燃烧该距离所用时间。
二、试验试样：
1.形状和尺寸
标准试样形状和尺寸。试样的厚度为零件厚度，但不过13mm。以不同种类材料进行燃烧性能比较时，试样必须具有相同尺寸(长、宽、厚)。通常取样时必须使试样沿全长有相同的横截面。当零件的形状和尺寸不足以制成规定尺寸的标准试样时，则应保证下列*小尺寸试样，但要记录：
a)如果零件宽度介于3mm～60mm，长度应至少为356mm。在这种情况下试样要尽量做成接近零件的宽度。
b)如果零件宽度大于60mm，长度应至少为138mm。此时，可能的燃烧距离相当于从标线到火焰熄灭时的距离或从条标线开始至试样末端的距离。
c)如果零件宽度介于3mm～60mm，且长度小于356mm或零件宽度大于60mm，长度小于138mm，则不能按本标准试验；宽度小于3mm的试样也不能按本标准进行试验。
2.取样
应从被试零件上取下至少5块试样。如果沿不同方向有不同燃烧速度的材料，则应在不同方向截取试样，并且要将5块(或更多)试样在燃烧箱中分别试验。取样方法如下：
a)当材料按整幅宽度供应时，应截取包含全宽并且长度至少为500mm的样品，并将距边缘100mm的材料切掉，然后在其余部分上彼此等距、均匀取样。
b)若零件的形状和尺寸符合取样要求，试样应从零件上截取。
c)若零件的形状和尺寸不符合取样要求，又必须按本标准进行试验，可用同材料同工艺制作结构与零件一致的标准试样(356mm×l00mm)，厚度取零件的*小厚度且不得过13mm进行试验。此试验结果不能用于鉴定、等情况，且必须在试验报告中注明制样情况。
d)若零件的厚度大于13mm，应用机械方法从非暴露面切削，使包括暴露面在内的试样厚度为13mm。
e)若零件厚度不均匀一致，应用机械方法从非暴露面切削，使零件厚度统一为*小部分厚度。
f)若零件弯曲无法制得平整试样时，应尽可能取平整部分，且试样拱高不过13mm；若试样拱高过13mm，则需用同材料同工艺制作结构与零件一致的标准试样(356mm×l00mm)，厚度取零件的*小厚度且不得过13mm进行试验。
g)层积复合材料应视为单一材料进行试验，取样方法同上。
h)若材料是由若干层叠合而成，但又不属于层积复合材料，则应由暴露面起13mm厚之内所有各层单一材料分别取样进行试验，材料A与材料B之间分界面未粘接，材料A单独进行试验。材料B在厚度13mm以内，且与材料C紧密结合，所以材料B、C应作为层积复合材料，切取13mm进行试验。
3.预处理
试验前试样应在温度23℃±2℃和相对湿度45％～55％的标准状态下状态调节至少24h，但不过168h。
三、试验步骤：
1.将预处理过的试样取出，把表面起毛或簇绒的试样平放在平整的台面上，用符合4.2.5规定的金属梳在起毛面上沿绒毛相反方向梳两次。
2.在燃气灯的空气进口关闭状态下点燃燃气灯，将火焰按火焰高度标志板调整，使火焰高度为38mm。在开始试验前，火焰应在此状态下至少稳定地燃烧1min，然后熄灭。
3.将试样暴露面朝下装入试样支架。安装试样使其两边和一端被U形支架夹住，自由端与U形支架开口对齐。当试样宽度不足，U形支架不能夹住试样，或试样自由端柔软和易弯曲会造成不稳定燃烧时，才将试样放在带耐热金属线的试样支架上进行燃烧试验。
4.将试样支架推进燃烧箱，试样放在燃烧箱中央，置于水平位置。在燃气灯空气进口关闭状态下点燃燃气灯，并使火焰高度为38mm，使试样自由端处于火焰中引燃15s，然后熄掉火焰(关闭燃气灯阀门)。
5.火焰从试样自由端起向前燃烧，在传播火焰根部通过标线的瞬间开始计时。注意观察燃烧较快一面的火焰传播情况，计时以火焰传播较快的一面为准。
6.当火焰达到第二标线或者火焰达到第二标线前熄灭时，同时停止计时，计时也以火焰传播较快的一面为准。若火焰在达到第二标线之前熄灭，则测量从标线起到火焰熄灭时的燃烧距离。燃烧距离是指试样表面或内部已经烧损部分的长度。
7.如果试样的非暴露面经过切割，则应以暴露面的火焰传播速度为准进行计时。
8.燃烧速度的要求不适用于切割试样所形成的表面。
9.如果从计时开始，试样长时间缓慢燃烧，则可以在试验计时20min时中止试验，并记录燃烧时间及燃烧距离。
一，用途
汽车内饰物燃烧测试仪燃烧速率水平燃烧性测试仪通过测试燃烧一定距离所需要的时间获得材料燃烧时火焰蔓延的趋势及火焰蔓延速度，对产品可燃性进行分级，并以此评价材料的阻燃性能。用于检测纺织品特别是汽车内装饰织物的相对燃烧速率及阻燃性。可选择配备通风橱和灭火装置，实现完整燃烧试验。
二，汽车内饰物燃烧测试仪测试原理
1.本设备提供一个有焰燃烧源，手动调节火焰值标准规定的高度，之后自动操作火焰点燃和熄灭。
2.火焰作用于样品时，观察记录燃烧现象。配合计时器进行燃烧的计时。
标准
FMVSS 302联邦汽车安全标准302 ? ISO 3795
GB/T8410-2006
其他相关标准：
SAE J369:2003 ---美国机械工程师协会
HES D6003-99 --- 本田汽车
NES M0094:2003 --- 日产汽车；
ES-X60410:2001 ----三菱汽车
TRANS/WP29/78/Rev.1:1997 附录4 ---- 欧盟
TL 1010:1997---大众汽车 ；
GS 97038-2003 ----BMW ；
GM 9070P:1996---通用汽车
三，技术规格
燃烧箱：W368mm×D216mm×H356mm；
地脚： 10mm；
通风孔：19mm×10；
排气窗：高度13mm；
观测窗宽度:330mm
样品架：255mm×200mm×170 mm
U型样品夹：355×25×10 mm，内侧边距50mm；
支撑丝：φ0.25mm，耐高温金属丝；
支撑丝间距：25mm
本生灯：φ9.5mm；
温度计：150℃，精度小于1℃；
控制箱：390mm×200mm×390mm；
点燃时间：15s
计时：至0.1s
电源：220V，50Hz
四，*工业外观与控制设计；
1、 不锈钢结构箱体；底部通风孔间距：横向63.5mm，纵向127mm。
2、 通风孔数量：10个、直径19mm。
3、 燃烧器内径为Φ9.5mm。喷灯顶端距试样自由端中心一下19mm
4、 火焰施加时间及计时(燃烧)时间
5、 可在0～9999秒范围内调节。
6、 配备：不锈钢样品夹及试样模板；
7、 燃烧箱内置钢板尺；精度：1mm；可方便读取燃烧长度；不用取出试样测量燃烧长度；
8、 使用美国汉堡进口本生灯，燃烧火焰精度更高,调节范围20mm～100mm。
9、 火焰测量装置；火焰高度38mm

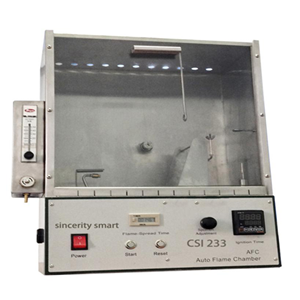

45°燃烧测试仪
45度燃烧测试仪用以检测纺织品的燃烧性能。不锈钢测试箱配备玻璃观测窗，从试样燃烧开始时自动计时，准确至0.1s。点火时间可自由设置。目前45度燃烧测试仪的使用在纺织以及材料行业使用非常的广泛而且频率也是非常高，那么在长期的使用过程中，那种磨损和消耗是不可避免，所以必须定时的保养。
原理
在规定条件下，将试样斜放呈45°角，对试样点火ls，将试样有焰向上燃烧一定距离所需的时间，作为评定该纺织品燃烧剧烈程度的量度。具有表面起绒的织物，底布的点燃或融熔作为燃烧剧烈程度的附加指标，但需加以注明。
设备和材料
1 燃烧性试验仪
仪器由一个通风的箱体组成，其中设有点燃装置、试样架和试样夹(见图2)、自动计时器。
a.试样架倾斜度为45°角，并可根据试样的不同厚度调节其与火焰前端的相对位置。
b.气体燃烧器，4 1/2号注射器针头制成的。
c. 计时器可自动计时，并准确到0.1s。
2 刷毛装置
用于起绒或簇绒织物的试样制备。由一个放置试样夹的合适滑动架和垂直安装于试样表面上的负重尼龙毛刷构成。滑动架下装四个轮子，可沿试样前后方向移动，它的移动距离稍过试样暴露的长度。并装有供滑动轮子移动的导轨。
a 刷子由两排直径为o.41 mm的尼龙鬃簇组成，每簇20根鬃丝，每25mm有4簇，两排毛簇交错排列。毛簇平整，长度为19mm。
b 毛刷装在一只框架上，它对试样向下施加150g的压力。
c恒温烘箱。
d干燥器 内径250mm。
e 标志线 丝光棉缝纫线(12tex×3)。
f丁烷(化学纯)。
3.操作程序
a 从干燥器中取出一个已装好试样的试样夹，置于试验仪内的试样架上，将标志线穿过试样架平板的导丝钩，然后在刚穿出导丝圈下方的标志线上挂上一重锤，使之绷紧。
b 关闭试验箱门。将计时器调至零点，按起动钮，计时器开始记时，使火焰与试样表面接触1s。当火焰烧到挂在试样上部的标志线时，重锤因线被烧断而下落，计时器停止计时，准确记录记时器所示的燃烧时间。 从干燥器中取出试样到点燃试样的时间不得过45s。
c试验中应注意观察试样的燃烧状况。如燃烧不完全，则应观察试样背面有无炭化或熔融的迹象。
4.任何仪器都离不开保养，保养不仅能延长仪器的寿命，还能使仪器性能不至于快速老化而变得不*。
1、使用前必须注意所用电源电压是否相符。使用时，必须将电源插座接地线按规定进行接地。
2、使用时，切忌用手触及仪器电器部分，避免触电。
3、定期打扫45度燃烧测试仪表面及箱内灰尘。
4、定期检查电流表是否有异常。
5、定期检查风机运转是否正常，有无异响。
6、定期检查通风口是否塞住，并清理灰尘。
7、定期检查温控器是否*，如不*，请调节温控器的静态补偿或传感器修正值。
8、定期检查发热管有无异常。
9、定期检查延时器是否*。
10、停电时要拔掉插头，防止来电时自动启动。
