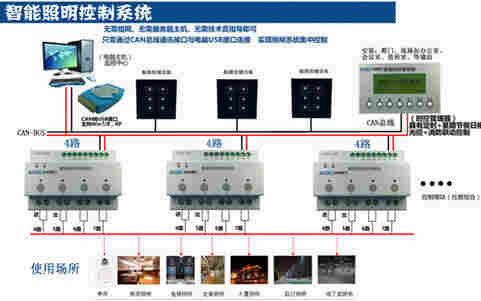

采用DIN导轨式安装，能方便地安装于配电箱内，控制器可与面板、时钟、传感器等控制器通过CAN/RS-485总线进行控制。控制器可单台操作或多台构成系统集成,广泛应用于控制现场，用于对灯光、空调、窗帘等进行开关、调节及场景控制等。 输出模块是智能系统的执行单元，由导轨式模块、86式模块、外挂式模块及红外、串口扩展输出模块、电量监测模块等组成。可执行开关、调光、电机正反转、红外线信号发送、串口信号的收发、网络信号的收发等操作。
SA/S2.16.5.1照明控制单元产品特征
灯光/地暖控制/干接点信号控制
开关驱动器可以通过手动按钮来控制单个回路的开闭，并且通过指示灯来显示回路的开闭状态。
也可以通过接受
照明控制单元所发出的命令来执行回路的开闭动作。
通过开关驱动器的参数来选择负载的类型和负载的功率。
技术参数
工作电压 110~240Vac/50Hz 60Hz
待机功耗 小于0.1mA
负责功率 1~1000W（单路），负载不过2000W
工作频率 433MHz
遥控距离 30米（不同使用环境会有所差异）
接线方式 单火线，可直接替换传统机械开关
产品特性
外壳材质 PC防火阻燃材料
面板材质 3mm厚度钢化玻璃面板
面板颜色 启蒙白/高庄黑/辉煌金(OEM可以定制LOGO、颜色及图案)
按键方式 电容式触摸
功能特点
1. 4/6键电容式触摸
2. 防水性能好，误触发率低
3. 按键可配置成四种状态：短按开/关，长按开/关
4. 按键可触发场景或者发送多达64条操控指令
5. 每个按键分别有背光指示灯和运行指示灯显示
6. 用户可以直接在面板上进行手动设置
7. 具备面板锁定和解锁功能
8. 采用CAN、485总线方式通讯
9.可配合智能开关模块、调光模块等模块
10. 86底盒安装
SA/S2.16.5.1照明控制单元售后问题处理
1、电源故障 ----- 检查输入AC220V电源是否连接或连接正确；
2、无输出控制----检查输出控制线是否连接正确；
3、控制器不工作 ----检查开关DC12V电源是否连接正确；
4. 无通信-----检查通信线路、通信端口安装是否正确。
