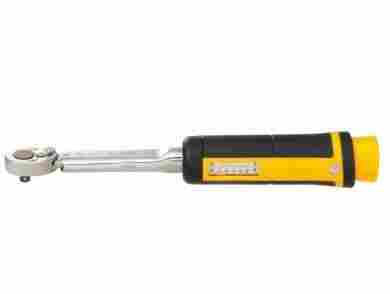

QL/QLE2棘轮式预置扭矩扳手,拧紧螺栓的预设扭矩扳手的全球标准。基本型扭矩扳手，用于拧紧作业。当达到设定扭矩时，扳钮被激活，并且可以通过轻声和干净的信号声来检测拧紧是否完成。
QLE550N2扭力扳手由广州市晶博电子有限公司销售日本东日扭力扳手;

头部棘轮细分为24件，对于狭窄的摆动宽度为15度的狭窄部位有效。

扭矩可以很容易地用刻度尺改变。

QLE550N2至2800N2的扭矩可以轻松更改，而无需使用内置扭矩调节手柄的工具。

QL2N至25N5具有内置的大型树脂手柄。

QL50N至280N是树脂手柄，QL420N是金属手柄。

QLE550N2至2800N2可分为两部分：扭矩扳手主体和延伸手柄。

规格书

型号			QL2N	QL5N	QL10N	QL15N	QL25N5-1 / 4	QL25N5
扭矩调整范围 [N·m]	小到		0.4-2	1-5	2-10	3-15	5-25
扭矩调整范围 [N·m]	1个比例		0.02	0.05	0.1		0.2
适用螺丝（参考）	普通钢		M4	M5，M6	（M7）	M8
适用螺丝（参考）	高十		（M3.5）	（M4.5）	M6	（M6）M7	（M7）
*扭矩下的手部力量P [N]			16.5	41.3	69	103.4	154.3
尺寸[mm]	有效长度	大号	121		145		162
	全长	'	193.5		218.5		237
	转角驱动	一	6.35					9.53
	转角驱动	b	7.5					11
	头	[R	11.5				13
	头	^ h	17.5				18.5	22
	身材	米	19
		ñ	9.2
		d	15
		d	37
质量约[Kg]			0.27		0.29		0.33
								精度±3％

型号			QL50N	QL100N4-3 / 8	QL100N4	QL140N	QL200N4	QL280N-1 / 2	QL280N	QL420N
扭矩调整范围 [N·m]	小到		10-50	20-100		30-140	40-200	40-280		60-420
扭矩调整范围 [N·m]	1个比例		0.5	1个			2
适用螺丝（参考）	普通钢		M10	M12（M14）		M16	（M18）	M20		（M22）
适用螺丝（参考）	高十		M8	M10		M12	（M14）	M16		（M18）
*扭矩下的手部力量P [N]			278	392		440	500	467
尺寸[mm]	有效长度	大号	180	255		318	400	600		900
	全长	'	260	335		400	490	695		995
	转角驱动	一	9.53		12.7				19.05
	转角驱动	b	11		14		15.4		20.5
	头	[R	16	17		18.8	20	22.5
	头	^ h	25.6	29	32	33.5	38.4	39.9	44.5	46.5
	身材	米	25.5	28			35			38.6
		ñ	11.2	12.2			15			16.1
		d	20	21.7			27.2			30
		d	38.5	40			51.5			45
质量约[Kg]			0.45	0.69		0.88	1.4	2		3.4
										精度±3％

型号			QLE550N2	QLE750N2	QLE1000N2	QLE1400N2	QLE2100N2	QLE2800N2
扭矩调整范围 [N·m]	小到		100-550	150-750	200-1000	300-1400	500-2100	800-2800
扭矩调整范围 [N·m]	1个比例		5			10		20
适用螺丝（参考）	普通钢		M24	（M27）	M30	（M33）	M36	（M39）M42
适用螺丝（参考）	高十		M20	（M22）	M24	（M27）	M30	（M33）
*扭矩下的手部力量P [N]			500	600	714.3	848.5	1200	1250
尺寸[mm]	有效长度	大号	1100	1250	1400	1650	1750	2240
	全长	'	1189	1342	1515	1787年	1899年	2405
	转角驱动	一	19.05		25.4			38.1
	转角驱动	b	20.5	21.5	26.5		28.5	42
	头	[R	29	32	35	37	44	50
	头	^ h	49	52	60	69	73	93
	身材	米	42	44	52	58	66	79
		ñ	18岁		20	24	25.5	31
		d	33	34	40	45	51	60
		d	27.2	30		40		45
		ℓ0	843	900	983	971	1103	1190
		ℓ1	60		80	100	105	115
		ℓ2	426	524	625	921	911	1326
质量约[Kg]			4.3	5.6	7.7	11.1	14.6	23.7
