4、绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
技术参数
外观尺寸（mm）27.5×21.5×35
触点形式3Z3H3D
触点材质银合金
触点容量阻性5A／28VDC5A／240VAC
线圈功率23℃DC（W）≤0.9WAC（VA）≤1.2VA
线圈电压DC（V）6～220V，AC（V）6～380V
吸合电压23℃DC≤75％AC≤80％
释放电压23℃DC≥10％AC≥30％
电压23℃110％
接触电阻（6VDC1A）≤100mΩ
介质耐压开路触点间≥1000VAC50Hz／min漏电流1mA
触点组间≥1000VAC50Hz／min漏电流1mA
线圈触点间≥1000VAC50Hz／min漏电流1mA
绝缘电阻（MΩ）500VDC≥500MΩ
工作寿命电气105次（频率：通1次／1秒。断1次／1秒）
机械107次（频率：次／1分）
环境温度-25℃～＋55℃
引出端形式插入式，焊接式
配用插座PYF-11A，PY-11A
产品重量≤35g
产品优势
供应LA1-DN31辅助触头组利用主接点来开闭电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。
产品结构
触点模块：适用于交流LC1－D09…D620接触器。LC1－D205…D620*多只能加装2个任意的正装模块，包括辅助触点和延时模块。要在LC1－D40…D95上安装LAN－D8N须单独定购一组薄垫片LA9－D511。
辅助触点模块：适用于交LC1D09~D620接触器。LC1D205~D620*多只能加装2个任意的正装模块，包括辅助触点和延时模块。要在LC1D40~D95上安装LAND8N须单独定购一组薄垫片LA9D511。
机械闭锁模块：不得和接触器同时通电，交流接触器间隔时间100ms，直流接触器间隔时间250ms。 机械互锁模块：用于用户组装3极可逆接触器和电源转换接触器的组件。使用2个具有相同额定值和类型的接触器组装成可逆接触器或者使用2个额定型号一致的接触器装配的换向器。
选型和维护
对于长时间工作的电机，由于其氧化膜没有机会得到清除，使接触电阻增大，导致触点发热过允许温升。实际选用时，可将接触器的额定电流减小30%使用。交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直流上那么其结果必然是烧毁线路严重以至烧毁设备。
星三角起动器型号
QJX2-09、QJX2-12、QJX2-18、QJX2-25、QJX2-32、QJX2-40、QJX2-50、QJX2-65、QJX2-80、QJX2-95、
QJX2-115、QJX2-150、QJX2-170、QJX2-205、QJX2-245、QJX2-300、QJX2-410、QJX2-475

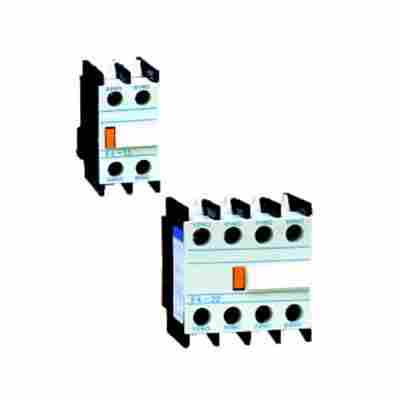

LA1-DN31辅助触头组
