而密度又与几种因素有关，如掺杂质的数量和拓扑，层次厚度和温度。少子的衰减使集电极电流具有特征尾流波形，集电极电流引起以下问题：功耗升高；交叉导通问题，特别是在使用续流二极管的设备上，问题更加明显。鉴于尾流与少子的重组有关，尾流的电流值应与芯片的温度、IC和VCE密切相关的空穴移动性有密切的关系。因此，根据所达到的温度，降低这种作用在终端设备设计上的电流的不理想效应是可行的。当集电极被施加一个反向电压时，J1就会受到反向偏压控制，耗尽层则会向N-区扩展。因过多地降低这个层面的厚度，将无法取得一个有效的阻断能力，所以，这个机制十分重要。另一方面，如果过大地增加这个区域尺寸，就会连续地提高压降。第二点清楚地说明了NPT器件的压降比等效(IC和速度相同)PT器件的压降高的原因。
当栅极和发射极短接并在集电子施加一个正电压时，P/NJ3结受反向电压控制，此时，仍然是由N漂移区中的耗尽层承受外部施加的电压。IGBT在集电极与发射极之间有一个寄生PNPN晶闸管（如图1所示）。在特殊条件下，这种寄生器件会导通。这种现象会使集电极与发射极之间的电流量增加，对等效MOSFET的控制能力降低，通常还会引起器件击穿问题。晶闸管导通现象被称为IGBT闩锁，具体地说，这种缺陷的原因互不相同，与器件的状态有密切关系。通常情况下，当晶闸管全部导通时，静态闩锁出现，只在关断时才会出现动态闩锁。这一特殊现象严重地限制了安全操作区。为防止寄生NPN和PNP晶体管的有害现象，有必要采取以下措施：防止NPN部分接通。
分别改变布局和掺杂级别，降低NPN和PNP晶体管的电流增益。此外，闩锁电流对PNP和NPN器件的电流增益有一定的影响，因此，它与结温的关系也非常密切；在结温和增益提高的情况下，P基区的电阻率会升高，破坏了整体特性。因此，器件制造商必须注意将集电极*电流值与闩锁电流之间保持一定的比例，通常比例为5。1979年，MOS栅功率开关器件作为IGBT概念的即已被介绍到世间。这种器件表现为一个类晶闸管的结构（P-N-P-N四层组成），其特点是通过强碱湿法刻蚀工艺形成了V形槽栅。80年代初期，用于功率MOSFET制造技术的DMOS（双扩散形成的金属-氧化物-半导体）工艺被采用到IGBT中来。[2]在那个时候。
硅芯片的结构是一种较厚的NPT（非穿通）型设计。后来，通过采用PT（穿通）型结构的方法得到了在参数折衷方面的一个显著改进，这是随着硅片上外延的技术进步，以及采用对应给定阻断电压所设计的n+缓冲层而进展的[3]。几年当中，这种在采用PT设计的外延片上制备的DMOS平面栅结构，其设计规则从5微米*到3微米。90年代中期，沟槽栅结构又返回到一种新概念的IGBT，它是采用从大规模集成（LSI）工艺借鉴来的硅干法刻蚀技术实现的新刻蚀工艺，但仍然是穿通（PT）型芯片结构。[4]在这种沟槽结构中，实现了在通态电压和关断时间之间折衷的更重要的改进。硅芯片的重直结构也得到了急剧的转变，先是采用非穿通（NPT）结构。
继而变化成弱穿通（LPT）结构，这就使安全工作区（SOA）得到同表面栅结构演变类似的改善。这次从穿通（PT）型技术*到非穿通（NPT）型技术，是*基本的，也是很重大的概念变化。这就是：穿通（PT）技术会有比较高的载流子注入系数，而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。另一方面，非穿通（NPT）技术则是基于不对少子寿命进行杀伤而有很好的输运效率，不过其载流子注入系数却比较低。进而言之，非穿通（NPT）技术又被软穿通（LPT）技术所代替，它类似于某些人所谓的“软穿通”（SPT）或“电场截止”（FS）型技术，这使得“成本—性能”的综合效果得到进一步改善。1996年，CSTBT（载流子储存的沟槽栅双极晶体管）使第5代IGBT模块得以实现[6]。

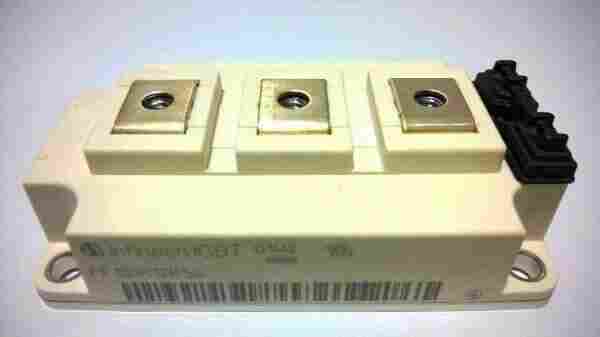

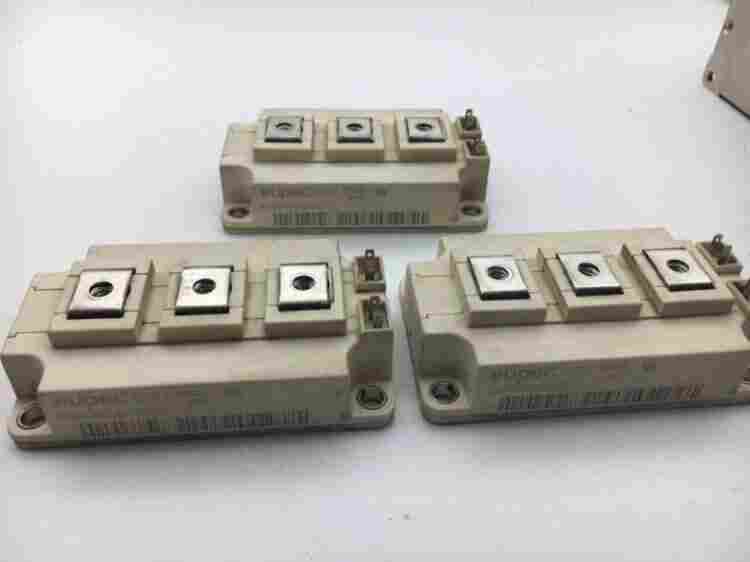

它采用了弱穿通（LPT）芯片结构，又采用了更*的宽元胞间距的设计。目前，包括一种“反向阻断型”（逆阻型）功能或一种“反向导通型”（逆导型）功能的IGBT器件的新概念正在进行研究，以求得进一步优化。IGBT功率模块采用IC驱动，各种驱动保护电路，高性能IGBT芯片，*封装技术，从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。PIM向高压大电流发展，其产品水平为1200—1800A/1800—3300V，IPM除用于变频调速外，600A/2000V的IPM已用于电力机车VVVF逆变器。平面低电感封装技术是大电流IGBT模块为有源器件的PEBB，用于舰艇上的发射装置。
