特点

Quick

在显示数字的同时即可对取样周期及输出等进行简单地设定。有利于快速启动装置。

■显示数字的同时即可简单地设定

传感器本体上配备有数字显示部，因此，在确认变位量 的同时可进行简单地设定。

■控制器内置，可对设备，线进行简单地组装

传感器和控制器集成于一体。 无需对控制器进行施工，也不需要安装空间。

Compact

内置有控制器及数字显示部，同时实现了小型尺寸。凝聚了
本公司的小型化技术。
可简单地安装在狭窄的缝隙内和机械手上。

■内置控制器和数字显示部的

■即使是可动部分也采用轻重量机身
本体约的轻量树脂机身还可安装到滑动设备和机械手上。
另外，标准采用了耐弯曲性良好的电缆。


■防水防尘的保护构造IP67

由于实现了保护构造IP67，因此在水和灰尘较多的环境中也可使用。 另外，安装孔内插有金属套管，因此*可使用0.8N·m的力矩拧紧。

Friendly

备有可进一步提高使用便利性的接口。
可利用PC、触摸屏执行更进一步的操作和分析。

■通过*程序、触摸屏进一步，提升使用功能(仅限高功能型)

一次性*多可对16台传感器进行设定。可进行受光量波形的监控、数据缓冲等显示，并简单地收集分析中所要用到的数据。安装时可选择各种语言。 数据缓冲功能 存储、显示测量数据。可与以往测量的数据进行重叠显示，因此可进行比较、分析。 受光量波形显示 受光量以受光元件的各个单元为单位显示。 检测值显示 可显示检测值与各个端子的输出状态。

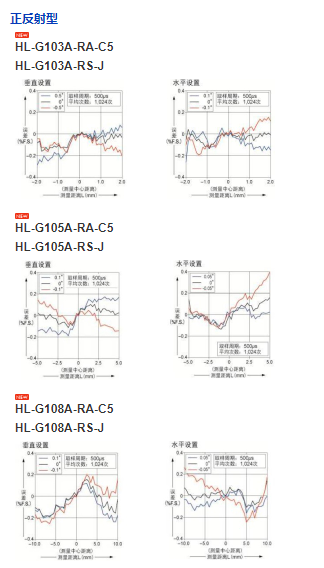

型号	标准型	HL-G103A-RA-C5	HL-G105A-RA-C5	HL-G108A-RA-C5
	多功能型	HL-G103A-RS-J	HL-G105A-RS-J	HL-G108A-RS-J
测量中心距离		26.3mm	47.3mm	82.9mm
测量范围		±2mm	±5mm	±10mm
分辨率		0.5μm	1.5μm	2.5μm
直线性		±0.2% F.S.
温度特性		±0.08% F.S./℃
光源		红色半导体激光(投光峰波长度：655nm)
	输出	*输出：0.39mW
	激光 等级	1级(JIS/IEC/FDA Laser Notice No.50)(注2)
光束直径(注3)		0.1×0.1mm		0.2×0.2mm
受光元件		CMOS图像传感器
电源电压		24V DC±10%　包括脉动0.5V(P-P)
消耗电流		100mA以下
取样周期		200μs、500μs、1ms、2ms
模拟输出	电压	输出范围：0～10.5V(正常时)、11V(报警时) 输出阻抗：100Ω
	电流	输出范围：3.2～20.8mA(正常时)、21.6mA(报警时) 负载阻抗：300Ω以下
输出 (OUT1 OUT2 OUT3)		判断输出或者报警输出（设定切换式） NPN开路集电极·晶体管/PNP开路集电极·晶体管(切换式) ＜选择NPN输出时＞ 　・*流入电流：50mA 　・外加电压：3V～24V DC(输出-0V間) 　・剩余电压：2V以下(流入电流50mA下) 　・漏电流：0.1mA以下 ＜选择PNP输出时＞ 　・*源电流：50mA 　・剩余电压：2.8V以下(源电流50mA下) 　・漏电流：0.1mA以下
	输出动作	ON时(输出动作时)开路
	短路保护	配备(自动复位式)
NP切换输入		连接0V时：NPN输出动作 连接电源用24V DC时：PNP输出动作
同步输入		选择NPN输出时：连接0V时动作，或连接过程中动作(随设定而异) 选择PNP输出时：连接外部电源+极时动作，或连接过程中动作(随设定而异)
多路输入		根据输入时间有零设、零设OFF、复位、教导、激光控制 选择NPN输出时：根据连接至0V的时间而定 选择PNP输出时：根据连接至外部电源+极的时间而定
通信接口 (仅限高功能型)		RS-422或RS-485(切换式)波特率：
