WRT5771-803车库集成照明系统

          智能照明控制系统的三个阶段智能照明控制系统一般由信号输入、控制单元及系统主机三部分组成。信号输入是将外界控制信号转换为系统信号，包括各类控制面板或触摸屏、智能传感器和遥控器等; 控制单元执行系统命令实现照明控制，包括各类控制模块及调光模块等; 系统主机包括监控软件及通信接口等。

WRT5771-803车库集成照明系统可通过电脑编程实现不同的功能，如全开、全关、触发场景、调光等。可根据实际需要更换面板标签，时尚美观*。此智能面板采用电容式触摸技术，长触摸寿命。触摸面板的总线电源要由外部提供。照明电源输入及每回路输出均配有短路、过载保护断路器。

技术参数：
控制器输入电压          30V DC
每回路输入电压          170~260V AC
每回路输出*电流      5A-2AX
输出电压                12V DC
输出回路数              4路,6路,8路,10路,12路.
运行、显示              红色LED及按钮，用于分配物理地址

功能特点:
手动控制:根据要求通过安装在各区域的智能面板或触摸屏可实现对灯光开/关,定时,调光等实时控制
自动控制:可用不同功能传感器或触摸屏,预设置(如光感,红外感应)对外界环境,灯光自动控制.
场景控制:预先设置不同场景进行切换.单路,多点,区域,群组场景控制.
定时控制:根据使用需求,自助设置开关灯时间,系统按预设运行时间完成灯光控制,
中央控制:对所有可控制实时监控并有效控制整个照明区域.使得控制方式更加方便快捷省力.
消防联动::巨川智能照明系统可与物业管理系统,楼宇自控系统,安防及消防系统联动.
更多功能选配:GSM路灯控制,手机远程控制,WIFI智能照明控制,GPRS路灯无线控制.
光感,天文钟经纬度控制.等.

1． 安装条件
安装位置要通风良好，注意防潮、防震、防尘。
2． 接线规格
l 本模块继电器开关输出端连接线：2.5mm2铜导线
l 485总线连接线：采用五类线或4芯双绞线
3． 典型系统连接
该模块的典型系统连接（仅供参考）如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现
设备开关控制、照明控制（包括场景控制等）、系统管理、以及与其它控制系统联接等。
1、输出控制常开触点AC250V/16A(注：负载接线示意图)
2、运行和通信状态指示。
3、手动控制开关,现场实验按钮。
4、工作电源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V 连接VCC，V-连接GND，
B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，接线图上
未标明的在对应模块上标示有，KEY为开关量连接型号，B1,A1为抄表连接型号，DS1为温度采集连接型号，
I1,I2根据现场编程设定 WRT5771-803车库集成照明系统连接系统
无需网关，无需服务器主机，安装无需技术人员指导，组网非常简单。
电脑无需高配置，支持WIN 7系统32位，手机安卓系统。
智能照明控制模块Y-BUS系统有线通信距离5公里内无需价格信号放大器。
智能照明控制模块对大厦电控操作：
大厦智能照明监控系统终端是有监控室操作及监控大厦的照明部分，.管理人员只需要在监控室操作整个大厦的电路，无线亲自到位检查和现场操作，只需在监控终端就可以操作和检查照明是否开/关。

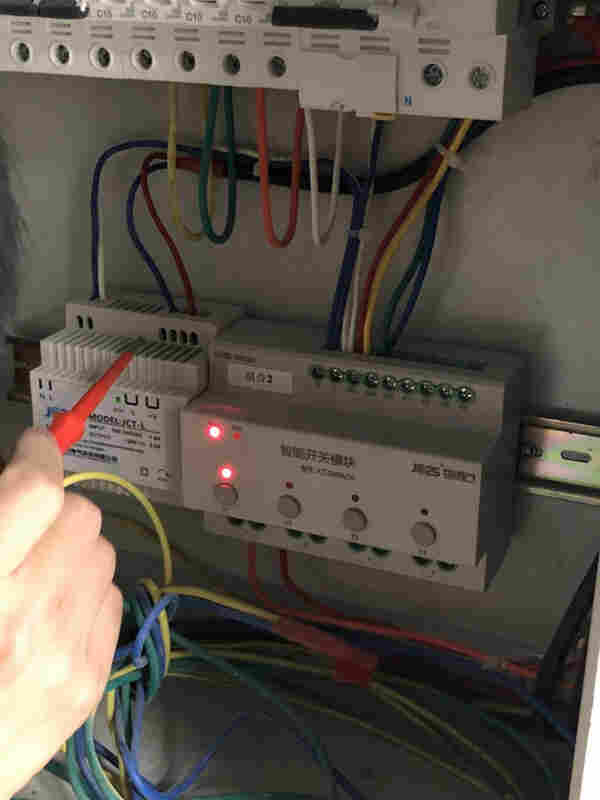

接线示范：
1.开关为正泰开关，16A开关直接接到模块输入端子上，输入端子直接到灯。
2.总线和模块与模块直接串联起来，然后接到电脑上。
智能开关模块适用范围:
工业设施
冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
电动机控制中心（MCC）,尤其是智能化电控系统或要求额定运行分断能力Ics高达80KA的配电控制与保护系统；
单电机控制与保护系统；
配电中心
商业及民用设施
现代化建筑中的照明、电源转换、泵、风机、空调、 、照明等电气控制与保护系统；
远程控制照明系统。
医院
信息处理中心（银行、市政、证券交易中心等）
电信通讯机房
商业大楼（大型购物中心、级市场、市等）
基础设施
港口或铁路系统（航空港、铁路客运中心等）
高速公路照明或通风系统
队驻地控制保护系统（如边防哨所、雷达机站）
WRT5771-803车库集成照明系统欢迎咨询。
