江苏AXTG16G台式高速离心机使用手册

江苏AXTG16G台式高速离心机使用手册上海赵迪生物科技有限公司 ;

产品特点:

微机控制，触摸面板，液晶显示、无刷直流电机，免维护，无污染、进口冷轧板钢制机壳、电子门锁，保证操作安全，可适配多种转子。转速升降速10档速度设置，直接设定转速，自动计算RCF值。可直接设定RCF值，自动转换成转速。运行参数可自动记忆，运行中可修改参数，具有软刹车功能。具有速、不平衡和门盖安全保护功能，并在显示窗口显示故障信息和声音报警，适用于生物化学实验室，矿业、医院临床检验等。

技术参数 TECHNICAL PARAMETE

型号           Model	AXTG16G
转速       Max Speed	16600r/min
相对离心力 Max RCF	21500×g
容量       Max Capacity	600ml
转速精度       Speed Accuracy	±20r/min
定时范围       Time Range	0-99小时
电源           Power Supply	AC 220V 50Hz 15A
整机噪声       Noise	≤60dB
外形尺寸       Dimension	400×250×300mm
重量           Weight	45kg

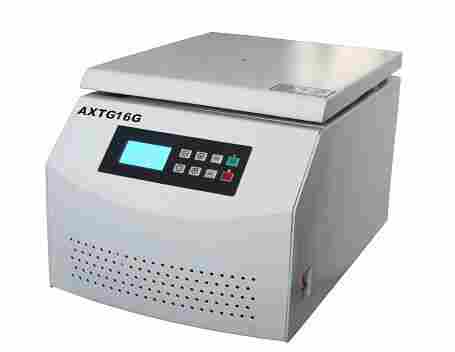

仪器主机实物图：

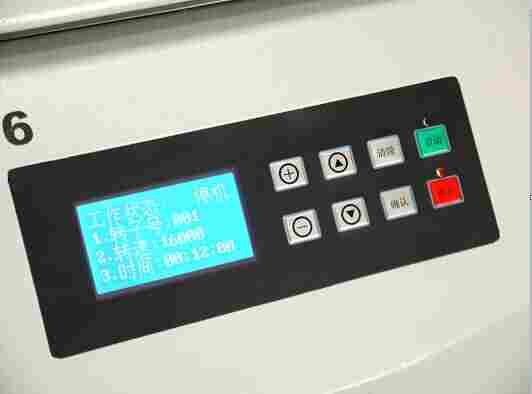

仪器操作控制面板示意图：

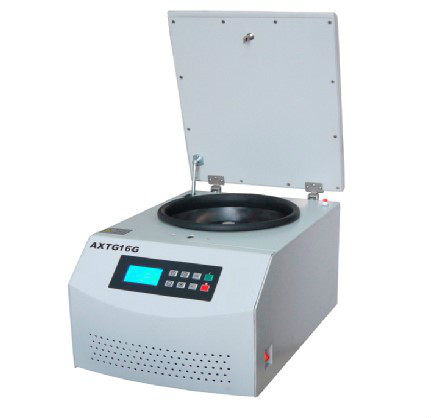

仪器门盖打开示意图：

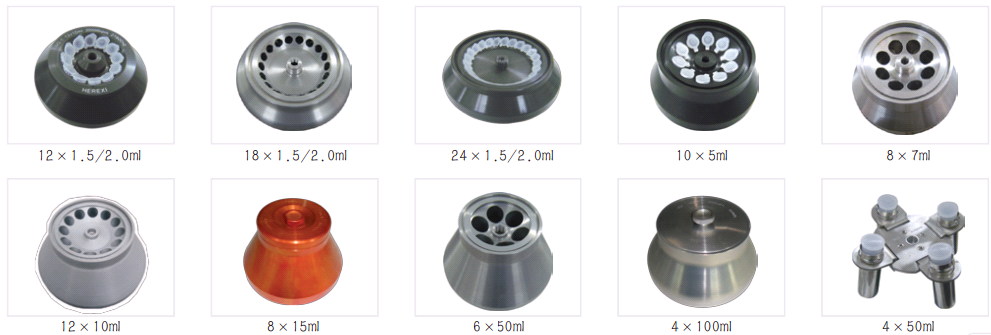

仪器可配置部分转子图：







AXTG16G主机及配置报价表：



型号	产品名称	转速(r/min)	相对离心力(xg)	容   量(ml)
AXTG16G	台式高速离心机          （液晶控制系统、变频电机）	16600	19200	600
AXTG16	台式高速离心机          （数码显示、无刷电机）	16600	19200	600
*	角转子	16000/16600	17800/19200	12×1.5/2.2ml
NO.2	角转子	16000	17800	18×0.5ml
NO.3	角转子	13000	16060	24×1.5/2.2ml
NO.4	角转子	13000	14740	48×0.5ml
NO.5	角转子	13000	10000	8×5ml
NO.6	角转子	13000	11500	10×5ml
NO.7	角转子	12000	14800	12×10ml





特点与用途

该机机壳为铁壳，表面经喷塑处理，因而刚性好、强度高，耐腐蚀性强，且造型新颖、外形美观，具有噪音低、温升小、安全可靠等优点，适用于样品量少、分离步骤多的实验分析工作，广泛应用于大专校、科研所、制药、医疗等单位。

本机可在环境温度为5-40℃，相对湿度不过80％，周围无导电尘埃、爆炸性气体和腐蚀性气体的条件下安全使用。



工作原理

离心机是利用离心沉降原理，使溶液中密度不同的细胞（粒子）在离心力作用下实现分离、浓缩或提纯的。

将装有等量试液的离心管对称放置在转子试管孔内，启动仪器后，电机带动转子高速旋转所产生的相对离心力（RCF）使试液中密度不同的细胞（粒子）分离，相对离心力的大小取决于试样所处的位置至轴心的水平距离即旋转半径r和转速n，其计算公式如下：

RCF＝1.118×10-5n2r×g

n-------------转速（转/分）

r------ ------旋转半径（厘米）

混合液中粒子分离、沉淀所需的时间Ts由下式计算：

   27.4×（logeRmax—logeRmin）μ

Ts＝                            分

n2r2（б-ρ）

式中： Rmax--------距轴心*远处试液的旋转半径

      Rmin--------距轴心*近处试液的旋转半径

ρ----------混合液密度(克/立方厘米)

μ-----------混合液粘度（泊）

n------------转速（转/分）

r-----------粒子半径（厘米）

σ-----------粒子密度(克/立方厘米)



技术指标

配用转子：

注：如不需要*转速运行，请不要在*转速运行，对机器保养起到很好的效果。

操作程序

1、将离心机放置在坚实、平整的台面上，注意四只机脚必须均衡受力，用手轻摇一下，检查离心机是否放置平稳。

2、打开门盖，将选定的转子轻轻放到电机轴上，拧上螺帽使转子与电机轴紧紧连接在一起（注意动作应小心轻柔，避免大幅度左右摇晃和上下拉压，以免损坏电机柔性支承），完毕轻轻旋转一下转子体，转子体应转动灵活，吊杯（适配器）在转子体上应倾斜自如。

3、将离心瓶连同瓶内溶液称重后（各离心瓶相互之间重量误差应≤2g）放入吊杯内。如果转子配置的是适配器，则按同样方法将适配器、试管套连同盛有溶液的离心管一起称重（各适配器相互之间重量误差同样应≤2g）后放上转子体，以确保仪器平衡运行。

4、关上门盖并检查是否确已锁好（关上后轻轻用力掀门盖，门盖掀不开）。

5、接通电源，按下电源开关。

注意事项

1、为确保安全和离心效果，仪器必须放置在坚固、防震、水平的台面上，并确保四只机脚均衡受力。

2、装有溶液的离心瓶（或带有盛液离心管的适配器）必须称重。且相互之间的重量误差必须≤2g ，以确保平衡运行。连接转子与电机轴的螺帽必须拧得很紧。

3、运转过程中不得移动离心机，严禁打开门盖。

4、转子未完全停转时，不得用手（或其他物品）强迫转子减缓旋转提前停止。

5、仪器必须有可靠接地。

6、操作结束后，如当天不再使用，应将转子及附件取下用中性清洁剂清洗擦干，并用干布将离心腔内冷凝水擦拭干净，然后任其自然干燥，同时关闭电源开关并切断电源。

7、取出转子时必须十分小心，正确的方法是用非金属工具（如起子柄）或铜棒伸到转子体下面从多处向上轻轻敲击转子体，反复进行直至震松转子体与电机轴之间的连接。严禁松开螺帽后就直接用手硬向上拉拔，以免损坏电机的柔性支承。

8、应经常检查转子、吊杯（适配器）、离心管是否有裂纹，老化等现象，如有必须立即更换。
