用户手册：ATV320D11N4B，法国施耐德

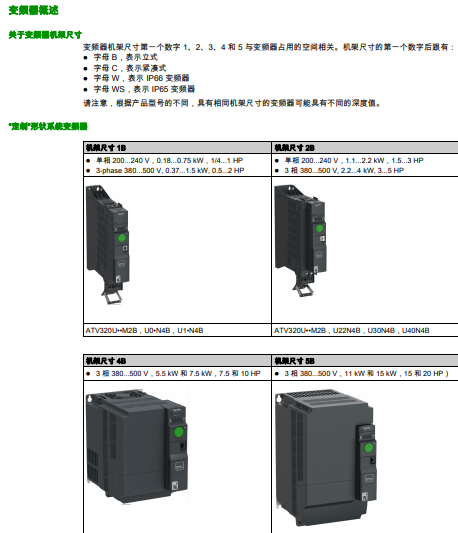

本产品的技术资料
产品系列
ATV320
产品类型
变频器
应用领域
复杂机器
产品短名
ATV320
产品功能
同步电机
书本
EMC 滤波器
IP 保护等级
IP20 符合 IEC 61800-5-1
IP20 符合 IEC 60529
防护等级
(with conformity kit)
冷却方式
风扇
电网相数
3 相
额定电源电压 [Us]
380...500 V - 15...10 %
供电频率
50...60 Hz - 5...5 %
电动机功率 (kW)
11.0 kW 适用 重载
电机功率
15.0 hp 适用 重载
线路电流
35.4 A 在…上 380 V (重载)
27.2 A 在…上 500 V (重载)
预期线路Isc
22 kA
视在功率
23.6 kVA 在…上 500 V (重载)
连续输出电流
27.7 A 在…上 4 kHz 适用 重载
*瞬变电流
41.6 A 在 60 s (重载)
功率范围
11...15 kW
异步电机控制配置文件
电压/频率比，5点
无传感器磁链矢量控制标准
电压/频率比
无传感器磁链适量控制-节能
电压/频率比，2点
同步电机控制配置模式
无传感器矢量控制
变频器输出频率
0.1…599 Hz
额定开关频率
4 kHz
开关频率
2...16 kHz 可调
4...16 kHz 有
安全功能
STO(安全扭矩中断) SIL 3
SLS（安全限速）
SS1 (安全停止 1)
*安全速度
防盗门锁
安全手册
电击、爆炸或电弧危险
只有熟悉和理解本手册以及其他所有相关产品文档内容，并且接受过安全培训可识别与避免相关风险
的人员方可对本变频器系统进行作业。只有*人员才能对此启动器进行安装、调节、修理与维护。
系统集成人员负责遵守所有地方与*电气规范要求，以及与所有设备接地相关的其他适用法规。
产品的许多部件，包括印刷电路板，以电网电压运行。
仅使用额定值正确且进行电气绝缘的工具和测试设备。
当通电时，请勿触摸未屏蔽的部件或端子。
当轴转动时，电机会产生电压。在对变频器系统进行任何类型作业之前，首先阻挡电机轴，以防意外
转动。
交流电压使电机电缆中未使用的导线产生电压。将电机电缆未使用的导线两端绝缘。
请勿使直流母线端子或者直流母线电容器或者制动电阻器端子形成短路。
在对变频器系统进行任何操作之前：
断开所有电源，包括可能会带电的外部控制电源。考虑断路器或主电源开关未断开所有电路电源的
情况。
在与变频器系统相关的所有电源开关上放置禁止合闸标签。
将所有电源开关锁定在打开位置。
等待 15 分钟以使直流母线电容器放电。
遵循本产品的安装手册中的章节“确认无电压”中提供的操作说明。
对变频器系统加电之前：
确认工作已完成且整个系统不会导致危险。
如果电源输入端子和电机输出端子已接地并短路，则拆除这些端子上的接地线路和短路。
确认所有设备都正确接地。
确认已安装和/或关闭诸如外盖、门、格栅等所有保护设备。
