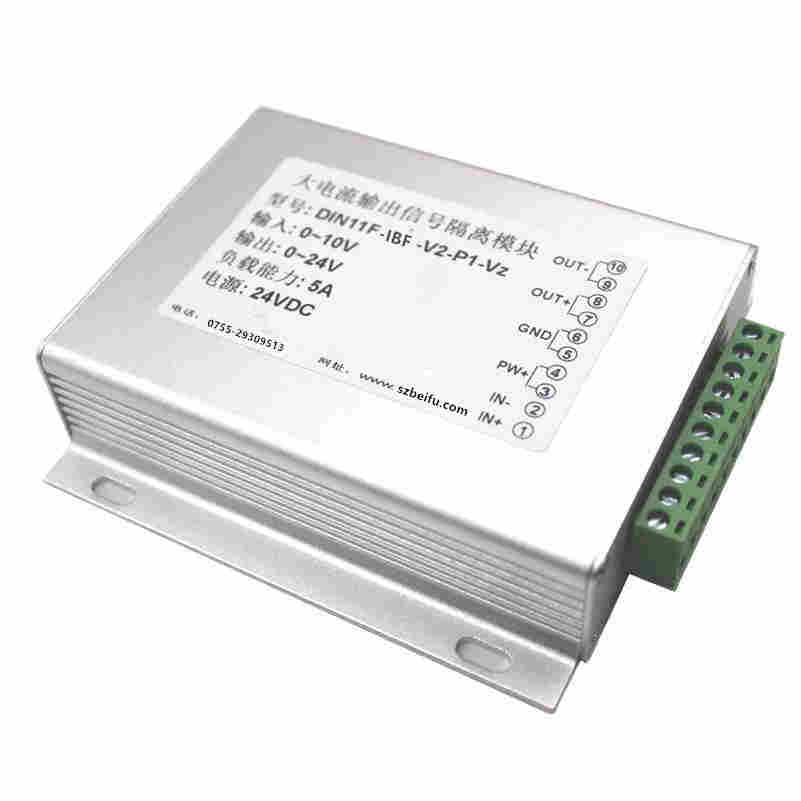

0-10V、4-20ma RS485转PWM隔离传感模块介绍
随着电子技术的高速发展,电子设备的应用领域越来越广泛。随着1C技术的不断发展电子系统对电源的要求更加灵活多样。电子设备的小型化和低成本化使电源以轻、薄、小和高效率为发展方向,而电子设备电源的模块化、智能化已是当今电源技术发展的主流趋势。
在全球倡导节能环保、提高能效的背景下,电源变换技术正面临着前所未有的挑战。软开关控制技术已成为提高模块电源效率、功率密度、减少电磁干扰的核心技术。目前,模块电源在我国通信、信息、家电、等领域得以广泛应用,现已成为具有发展前景的一项高新技术产品。模块电源具有髙集成度、高性能比、低损耗、髙效率、电路简洁、工作更加可靠*的性能指标等特点得以广泛应用。模块电源的开发硏制生产已成为发展前景十分诱人的朝阳产业。
国内外模块电源技术的发展动向及*应用技术,系统地讲述模块电源基础知系统电源设计、模块电源应用实例等内容,尽量做到有针对性和实用性,力求做到通俗易懂和结合实际,具有技术前沿、新颖实用等特点
特性:
|
>> 精度、线性度误差等级： 0.1、0.2、0.5级 >>可选择一进一出，一进两出，两进两出 >>可选择RS485通讯输入，支持Modbus协议 >> 可选5V、12V、15V或24V直流单电源供电 >> 4-20mA/0-5V/0-10V等标准信号输入 >>PWM信号输出，PWM频率可选 |
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>>PWM输出驱动能力可达5A
>> 信号输入/信号输出 3000VDC隔离
>>PWM信号幅值等于供电电源电压
>>辅助电源与PWM信号不隔离
>> 工业级温度范围: - 45 ~ +85 ℃
应用：
|
>> 机器视觉灯光控制 >> 电磁驱动线圈或大功率负载 >> 电磁阀、比例阀门线性驱动器 >> LED灯光亮度调节 >> 模拟量电机控制器 |
>> RS-485远程设备控制
产品选型表：
DIN□□ IBF – V(A)□ – P□ – PWM□
|
|
|
|
通道数量 |
输入信号 |
供电电源 |
输出信号 |
|
DIN11：一进一出 DIN12：一进两出 DIN22：两进两出 |
V1：0-5V V2：0-10V V3：0-75mV V4：0-2.5V Vz：电压范围自定义 A1：:0-1mA A2：0-10mA A3：0-20mA A4：4-20mA Az：电流范围自定义 RS485：RS485通讯接口 |
P1:24VDC P2:12VDC P3:5VDC P4:15VDC Pz:用户自定义 |
PWM1:50Hz PWM2:100Hz PWM3:1KHz PWM4:10KHz PWM5:100KHz PWMz: 用户自定义
|
选型举例：
例1：一进一出 输入信号:0-10V 供电电源:24V 输出信号:100Hz PWM 型号:DIN11 IBF V2-P1-PWM2
例2：两进两出 输入信号:4-20mA 供电电源:24V 输出信号:10KHz PWM 型号:DIN22 IBF A4-P1-PWM4
例3：一进两出 输入信号:0-10V 供电电源:12V 输出信号:100KHz PWM 型号:DIN12 IBF V2-P2-PWM5
例4：一进两出 输入信号:RS485 供电电源:24V 输出信号:100KHz PWM 型号:DIN12 IBF RS485-P1-PWM5
例5：一进一出 输入:0-10V供电电源:12V 输出:5KHz PWM 型号:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）
例6：一进一出 输入信号:RS485 供电电源:15V 输出信号:1KHz PWM 型号:DIN11 IBF RS485-P4-PWM3
通用参数
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
IN+ |
模拟信号输入正端 |
7 |
OUT+ |
PWM输出正端 |
|
2 |
IN- |
模拟信号输入负端 |
8 |
OUT- |
PWM输出负端 |
|
3 |
NC |
空脚，不接 |
9 |
NC |
空脚，不接 |
|
4 |
NC |
空脚，不接 |
10 |
NC |
空脚，不接 |
|
5 |
PW+ |
电源正端 |
|
|
|
|
6 |
GND |
电源负端 |
|
|
|
1，模拟量输入，一进一出，DIN11，引脚定义：
