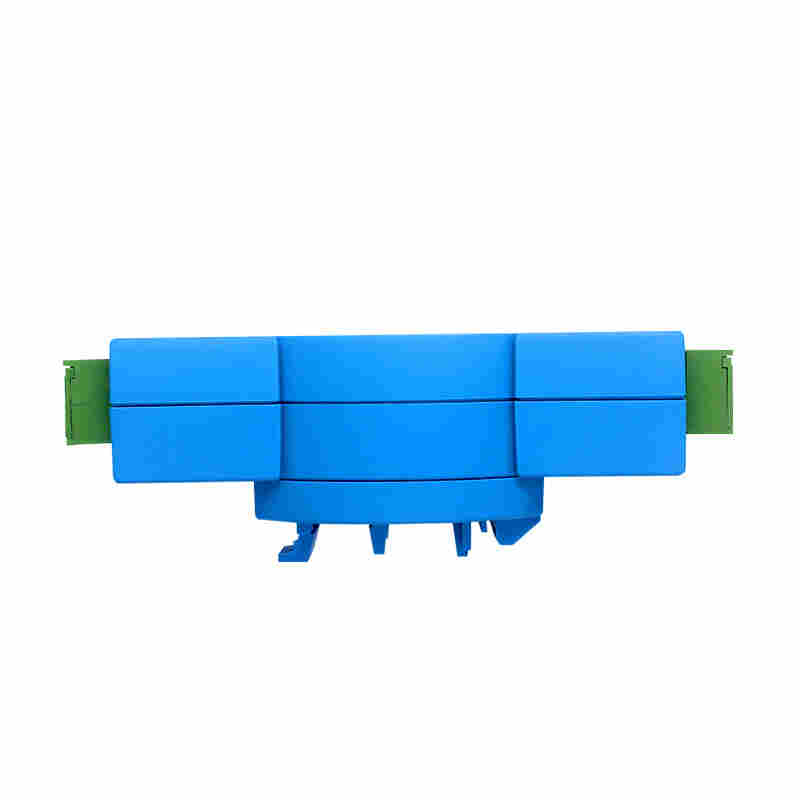

0-20mA转0-3v 0-v5 0-10v四路光电/磁电隔离传感器
信号隔离器产品隔离器中的低功耗的设计技巧，技术人员在设计低功耗时应注意的各方面，产品各方面的特点的掌握的重要性。
隔离器产品的功耗是各个功能单元功耗的和，只有降低隔离器各个功能单元的功耗才能使得得功耗降低，增加产品的热稳定性和寿命。隔离器主要在输入、输出、电源、隔离四个单元进行技术改进。这四个单元也是隔离器中比较重要的环节，不能忽视！
1、 隔离器输出单元模块的自适应负载技术
输出模块可以根据负载的大小动态调整输出模块的输出功率，从而减少自身的发热。传统的负载设计是根据额定负载的大小设计输出功率，当输出负载非常小时，多余的负载功率就耗散在仪表内部，从而时仪表自身发热。假设一台隔离器的输出负载设计为750欧姆，那么输出驱动功率一般设计为0.5W。如果在实际应用中此隔离器的负载使用在50欧姆的环境下，那么就有 0.5W – 0.02W = 0.48W的功率转换为仪表自身的发热。如果时多路输出将产生更多的热量，而降低输出模块的额定功率在实际应用中又难以应付市场的复杂状况。
2、隔离器隔离单元模块的低功耗改进
隔离单元是决定产品技术指标的重要单元。技术指标是体现产品的的关键因素。
目前隔离技术主要有磁隔离与光隔离两大类。隔离电路形式有直接调制耦合，反馈调制耦合等多种形式，具体采用什么形式要根据产品的技术指标而定。的来讲可以大致分为开关量信号采用光隔离，模拟量信号采用磁隔离的方式。
主要特性:
>>精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用
>>所有输入、输出及供电电源之间全部互相隔离。
>>辅助电源：5V/12V/15V/24VDC（范围±10%）
>>四路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>四路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>标准DIN35 导轨式安装（尺寸：120 x 70 x 43mm）
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换，信号隔离器
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
|
产品选型表： DIN44 IRT – U(A)□ - P□ –O□ 输入信号 供电电源 输出信号 电压 代码 电流 代码 Power 代码 电流 代码 电压 代码 0-5V U1 0-1mA A1 24VDC P1 0-20ma O2 0~5V O4 0-10V U2 0-10mA A2 12VDC P2 4-20ma O1 0-10V O5 0-75mV U3 0-20ma A3 5VDC P3 用户自定义 Oz 1-5V O6 0-2.5 U4 4-20mA A4 15VDC P4 用户自定义 Oz 用户自定义 Uz 用户自定义 Az
|
选型举例：
例1：输入四路信号:0-10V 供电电源:24V 输出四路信号:4-20ma 型号:DIN44-IRT-V2-P1-A4
例2：输入四路信号:0-10V 供电电源:12V 输出四路信号:0-10V 型号:DIN44-IRT-V2-P2-V2
例3：输入四路信号:0-3V 供电电源:24V 输出四路信号:4-20ma 型号:DIN44-IRT-Vz-P1-A4（Vz:0-3V）
产品**额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
电源电压范围：±10%Vin
注意：如果出上述范围，产品可能会引起*性损坏。
通用参数
|
隔离耐压 |
50Hz，1分钟,漏电流1mA |
|
2500 |
|
VDC |
|
耐冲击电压 |
3KV， 1.2/50us(峰值) |
||||
|
工作温度 |
|
-25 |
|
+70 |
℃ |
|
工作湿度 |
无凝露 |
10 |
|
90 |
% |
|
存储温度 |
|
-45 |
|
+80 |
℃ |
|
存储湿度 |
|
10 |
|
95 |
℃ |
输入参数 输出参数
|
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间 0-5V ≥300KΩ 电压输出 < 0.6W 电流输出 <1.5W 2.0倍额定：连续 4-20mA 负载电阻 不过350Ω ≤1mS 0-10V 0-20mA 0-1mA 1KΩ 1.5倍额定：连续 3.0倍额定：1S 0-10mA TYP：250Ω 可自设定 0-5V ≥2KΩ 0-20mA 0-10V 4-20mA 1-5V
|
