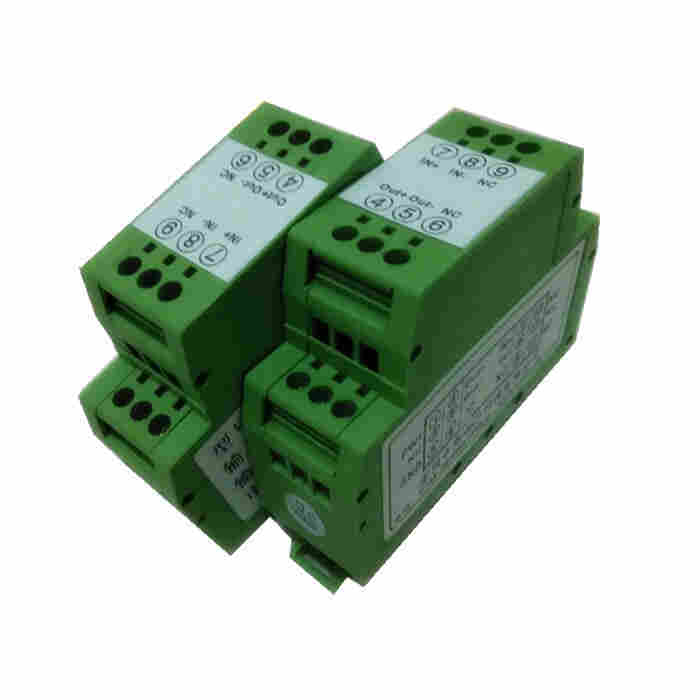

0-20mA转0-5V/0-10V信号隔离变送器/小体积模拟信号
隔离器在*技术小体积（SIP12 Pin）低成本PWM脉冲调宽信号隔离变送器。可以将单片机、PLC/DCS、仪器仪表输出PWM方波信号的占空比经隔离转换为标准4-20mA/0-10V模拟信号，实现单片机PWM信号的隔离放大和显示控制功能。
模块内集成了多路高隔离DC/DC电源、模拟放大与变换电路、PWM信号隔离控制电路等，特别适用于工业现场PWM信号的DA还原隔离变送，单片机、现场总线、以太网物联网、PLC/DCS上位机对多路传感器信号采集和分析。内部集成高效率DC-DC隔离电源，分别给内部的输出调理电路、DA转换电路和输出信号隔离电路供电。 SMD工艺结构及新技术隔离措施使该器件能达到辅助电源与PWM信号输入、模拟信号输出的3000VDC三隔离。并能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
隔离器使用非常方便，无需外接任何元件即可实现PWM信号与模拟信号的隔离变送功能。有效简化用户系统设计方案选择，降低体积和布线成本。产品有PCB板上安装的IC封装、DIN35标准导轨安装和PIM面板显示嵌入式安装方式。DIN导轨式安装方式可实现信号一进一出、一进二出隔离传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输等多种功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域。
|
特点： |
|
|
低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装 无需外接电位器等其它元件，免零点和增益调节 电源、信号：输入/输出 3000VDC 三隔离 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/ 0-±10V等电压信号 0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA 等电流信号之间的相互隔离、放大及转换 工业级温度范围: -45~+85 ℃ 在EMC（电磁干扰）比较特殊的使用场合应注意增加 电磁干扰抑制电路或采取屏蔽措施 |
直流电流 / 电压信号的隔离、转换及放大 工业现场信号隔离及长线传输 模拟信号地线干扰抑制及数据隔离、采集 4-20mA(0-20mA)/0-5V等信号的隔离及变换 仪器仪表与传感器信号收发 非电量信号变送 信号远程无失真传输 电力监控、医疗设备隔离安全栅 传感器4-20mA等模拟信号一进二出、 二进二出隔离信号的功能实现 |
型号及定义
输入电压或电流信号值 辅助电源
U1：0-5V A1：0—1mA P1:DC24V P2:DC12V
U2：0-10V A2: 0—10mA P3:DC5V P4:DC15V
U3：0-75mV A3: 0—20mA P5:用户自定义
U4：0-2.5V A4: 4—20mA 输出信号
U5：0-±5V A5：0—±1mA O1: 4-20mA O2: 0-20mA
U6：0-±10V A6: 0—±10mA O4: 0-5V O5: 0-10V
U7：0-±100mV A7: 0—±20mA O6: 1-5V O7: 0-±5V
U8：用户自定义 A8: 用户自定义 O8: 0-±10V O9: -20-+20mA
O10: 用户自定义
*工作范围：
如果过范围，可能会造成产品*性损坏。
|
连续隔离电压值： 3000VDC |
|
电源电压输入范围： ±10%Vin |
|
焊接温度（10秒）： +300℃ |
|
输出电压信号时的*小负载： 2KΩ |
离放大器是一种磁电隔离的混合集成电路，该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。与光电隔离的产品相比，抗EMC（电磁干扰）能力较差，特殊使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到5000VDC绝缘电压。IRT EM系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。
选型举例
例1： 信号输入：0-5V；
信号输出：0-5V；
辅助电源：24V。
产品型号： IRT EM-U1-P1-O4
例2： 信号输入：0-10V；
信号输出:0-20mA；
辅助电源：24V。
产品型号： IRT EM-U2-P1-O2
产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式，导轨式安装的可以实现模拟信号一进二出、
二进二出的功能。
0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等国际标准信号输入/输出标准的隔离信号。
精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%），免零点和增益调节。
