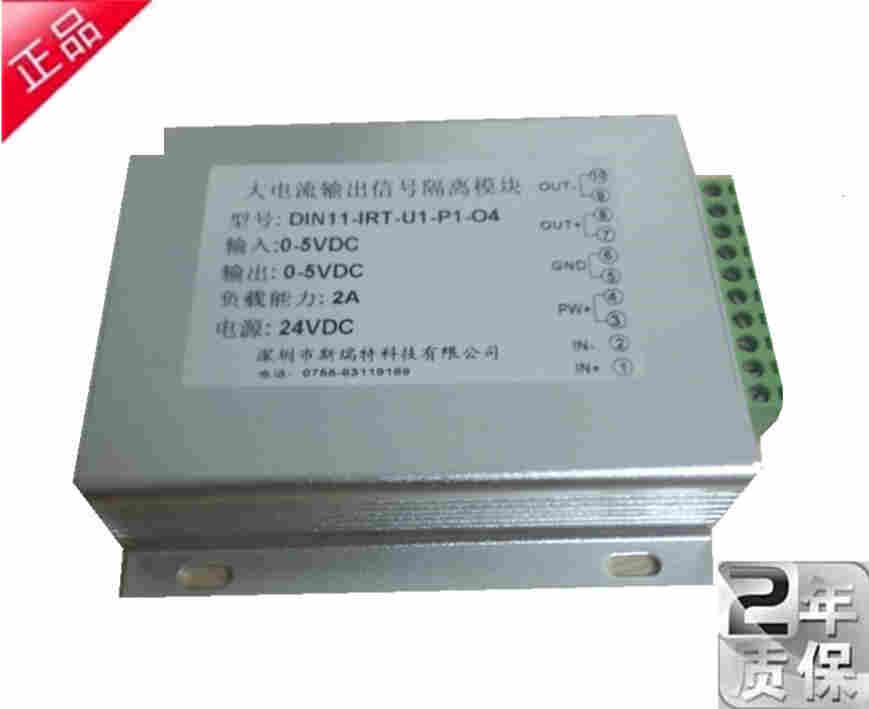

0-24V、0-10v放大隔离器0-3v系列大5A电流
电源母线的浪涌电流能力要求:当航天器的某些大功率用电设备开机时,要求电源母线能提供足够的浪涌电流,其电流跳变速率应不低于10A/s。
在进出地影时电源母线电压跃变速率的要求:在光照期和地影期,电源母线电压是不同的,航天器在进出地影的瞬间,电源母线电压均会出现跃变,航天器对此跃变速率进行限制,一般不大于3.5V/ms。
寿命要求：
不同类型的航天器有不同的工作寿命要求,电源控制设备应满足航天器工作寿命的要求,为提高可靠性,电源控制设备的设计寿命应比航天器工作寿命长0.5~2年。
可靠性要求：
可靠性要求包括可靠性指标分配、可靠性设计要求、可靠性分析、单点失效和关键项目
控制、可靠性实验、元器件订购活动中的可靠性工作要求和实验以及失效报告制度等。
主要特性:
>> 精度、线性度误差等级： 0.2、0.5级
>> 4-20mA/0-5V/0-10V等标准信号输入
>> 0-3A/0-5A等电流信号输出
>> 0~1V(max 5A)/0~10V/0-24V(max 5A) 等电压信号输出
>> 信号输入/信号输出 3000VDC隔离
>> 辅助电源：24V直流单电源供电
>> 辅助电源与输出信号不隔离
>> 螺丝固定安装，插拔式接线端子
>> 尺寸：120 x 105 x 29mm
>> 工业级温度范围: - 45 ~ + 85 ℃
应用：
>> 工业现场信号隔离与放大
>> 电流信号放大或电压信号驱动能力加强
>> 电磁阀、比例阀门线性驱动器
>> 电磁开关线性控制器
>> 电磁驱动线圈或大功率负载
>> 地线干扰抑制
产品选型表：
DIN11F IBF - V(A)□ - P□ – V(A)□
|
输入信号 |
供电电源 |
输出信号 |
|
|
电压 代码 电流 代码 Power 代码 电流 代码 电压 代码
|
|||
|
0-5V V1 0-1mA A1 24VDC P1 0-20mA A3 0~5V V1 0-10V V2 0-10mA A2 4-20mA A4 0-10V V2 0-75mV V3 0-20ma A3 自定义 Az 1-5V V6 0-2.5V V4 4-20mA A4 自定义 Az 用户自定义 Vz 自定义 Vz |
|||
选型举例：
例1：输入信号:0-10V 供电电源:24V 输出信号:0-5A 负载电阻: 4.8欧姆 型号:DIN11F IBF V2-P1-Az
例2：输入信号:0-10V 供电电源:12V 输出信号:0-10V 负载电阻: 2欧姆 型号:DIN11F IBF V2-P2-V2
例3：输入信号:0-3V 供电电源:24V 输出信号:0-24V 负载电阻: 4.8欧姆 型号:DIN11F IBF Vz-P1-Vz
通用参数
|
参数名称 测试条件 *小 典型值 * 单位 隔离 信号输入与信号输出之间隔离，辅助电源与输出信号不隔离 隔离耐压 50Hz，1分钟,漏电流1mA 3000 VDC 耐冲击电压 3.5KV， 1.2/50us(峰值) 工作温度 -45 +85 ℃ 工作湿度 无凝露 10 90 % 存储温度 -45 +85 ℃ 存储湿度 10 95 ℃
|
电磁兼容性要求：
对电源系统的电磁兼容性要求有接地要求、减小电源阻抗、防止静电放电、剩余磁矩要
求、电缆设计与辐射要求、电源变换器配置和电磁兼容性实验等。
电源系统能量综合利用率要求：
能量综合利用率是降低电源系统体积和质量的一个极其重要的硬指标。它要求电源功率调节设备的单机效率必须大于90%。目前,我国小型航天器电源系统的质量占整体的38%~42%,因此,航天器电源系统的优化设计乃至航天器各相关制约因素的优化设计潜力还很大,任重道远。
