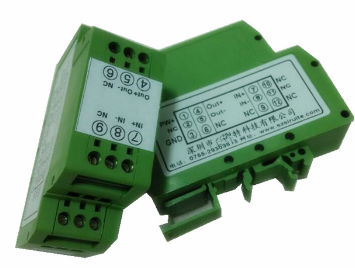

4-0mA转0-10V（0-5v）导轨式隔离放大器
1.定义：
导轨式隔离放大器是将直流（模拟）电流电压信号进行隔离/放大/转换按成比列输出的一种信号放大仪器，该仪器使用方便，主要用于机柜卡槽里。
隔离放大器模块线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。跟导轨式隔离放大器一样，用于信号隔离放大，转换，变送的一种放大器。相对导轨式隔离放大器而言，隔离放大模块主要用于焊接在PCB板上，输出需要可调电位器来进行调节效正。而导轨式的隔离放大器只需外接引线就可以使用了。
2.应用环境：
广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。
3.隔离效果
工业、设备、仪器信号为什么要隔离？由于工业现场的环境条件是很复杂的，各种干扰（EMC电磁干扰、天体放电干扰、电晕电火花放电干扰、电气设备频率干扰、感应干扰）通过不同的耦合方式（电容耦合、电磁耦合、共阻抗耦合、漏电流耦合）进入测量系统，使测量结果偏离标准值，使本来0-5V的电压输出直接变成0-4V输出，这样也就导致测量系统不稳定，严重时会使测量系统不能正常工作，因此要对工业信号进行干扰抑制，也就是采取隔离措施，隔离放大器就派上用场了。隔离放大器产品属于三隔离产品，隔离电压3000VDC，输入信号与辅助电源隔离，辅助电源与输出隔离，输入信号与输出信号隔离。
4.保护作用：
加设隔离放大器可以保护上位重要控制器件的安全，比如PLC、工控机、采集卡、仪表等，隔离器以“自毁”的方式保护其他器件的安全，不安全信号先把隔离器烧坏，隔离放大器烧坏后信号通路被切断，其他器件得以保护。
5.应用举例:
1.直流电流/电压信号的隔离、转换、变送及放大
2.模拟信号地线干扰抑制及数据隔离采集
3.信号远程无失传输
4.电力监控、医疗设备隔离安全栅
5.电量隔离测控的工业现场
6. 传感器4-20mA等模拟信号一进一出、一进两出、两进两出模拟信号转换
6.安装方式：
隔离放大器主要安装方式是模块式及导轨式，模块直接焊接PCB板上，导轨式直接外接线就可以使用
7.产品说明:
1.SIP12脚符合UL94V-0标准阻燃封装
2. 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
3.只需外接电位器既可调节零点和增益
4.电源、信号、输入输出 3000VDC隔离
5.工业级温度范围：-45～+85度
6.有较强的抗EMC电磁干扰和高频信号空间干扰特性
7.大小： 32.0mm*13.8mm*8.8mm
8.型号及定义连续隔离电压值： 3000VDC电源电压输入范围： ±10%Vin焊接温度（10秒）： +300℃
IRT EM-U(A)□ -P□- O□
输入电压或电流信号值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U4：0-2.5V A4: 4—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
输出信号 辅助电源
O1: 4-20mA P1:DC24V P2:DC12V
O2: 0-20mA P3:DC5V P4:DC15V
O4: 0-5V P5:用户自定义
O5: 0-10V
O6: 1-5V
O7: 0-±5V
O8: 0-±10V
O9: -20-+20mA
O10: 用户自定义
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V。
产品型号： IRT EM-U1-P1-O4
例2： 信号输入：0-10V； 信号输出:0-20mA； 辅助电源：24V。
产品型号： IRT EM-U2-P1-O2
