AB罗克韦尔操作器，800T-T2H3的规格
产品介绍
特性
提供 30.5 mm 安装孔
提供类型 4/13 防水/油封 (Bulletin 800T)
提供类型 4/4X/13 防腐蚀/防水/油封 (Bulletin 800H)
包括重型工业工作站和操作器
包括通用 LED，可以简化产品选型和提高灵活性
提供 800TC-XAF 防爆型触点块，适用于 I 类 2 分区危险场所
*的切换功能
标准接触块
•高达10A，额定A600 –通用
•挠性两用扳手，可提高接触可靠性
•纯银触点具有*的耐腐蚀性
•自升式马鞍夹，
接线简单
•透明的侧板便于操作
可以检查。
•可选的彩色编码手指安全（IP2X）
版本号
艾伦-布拉德利（Allen-Bradley）提供了各种触点块，它们具有业内*的性能和功能，
适用于应用程序和环境。
PenTUFF™标准触点块
•*2.5A，额定C300
•高可靠性，适用于DC5V，1mA*低压开关
Gramable Logic Controller的输入电路
表面的理想选择
•直接驱动五叉触点设计
•惰性惰性金属制成的扳手，具有*的耐腐蚀性
•可选的手指安全（IP2X）版本

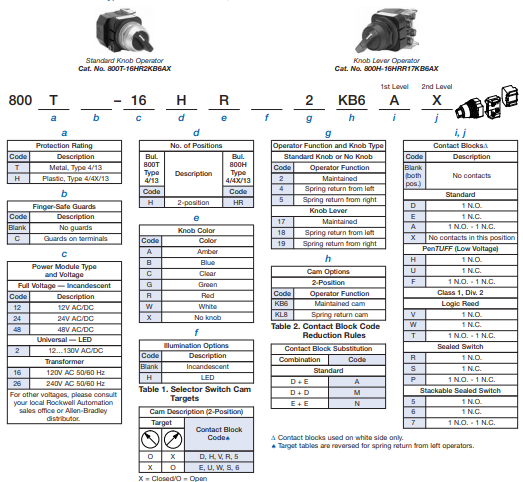

参考图示
详细介绍本产品
800T / H 30毫米按钮30毫米按钮规格
技术指标
电气额定值
触点额定值请参阅第10-4页的触点额定值表。
介电强度2200V持续1分钟，1300V持续1分钟（Logic Reed）
机械额定值
振动10…2000 Hz，*1.52 mm位移（峰对峰）/
*10 G （逻辑簧片除外）
冲击1/2周期正弦波持续11 ms≥25 g（接触脆性），在100 g时无损坏
防护等级1/4/12/13（800T）; 1/4 / 4X / 12/13型（800H）;符合EN / IEC 60529 IP66 / 65
机械设计生命周期
按按钮
（瞬时，不发光，
平头和加长头）10,000,000分钟
（瞬间，照明）250,000分钟
（推拉/扭转释放）250,000分钟‡
选择开关（不亮）1,000,000分钟以上。
（发光，按键操作）200,000分钟。
电位计25,000分钟
所有其他设备200,000分钟以上。
触点操作浅，微型和低压触点块：慢速，双重接通和断开
逻辑簧片和密封开关触点块：单断磁性
线规/端子螺钉扭矩＃18…14 AWG（＃18…10*负荷）/ 6…8 lb•in
典型作用力
无触点块的操作员
齐平，加长按钮，标准蘑菇，巨型塑料蘑菇：*2磅。
大号和加长型铝制蘑菇头：*3.95磅。
保持选择器开关：*3.6英寸•磅。
弹簧复位选择器将3.6 in•lb停止，将0.2 in•lb复位
带照明的按钮和即按即试指示灯*5磅
2位推拉*8.0磅推或拉
3位推拉*8磅推入到位或拉到中心位置（*15磅，拉到出位置）
扭曲释放或推拉*9磅。*多推或拉30 in•oz。扭曲，*小返回量为6 in•oz
电位器旋转扭矩3…12 in•oz;停止扭矩12 in•lb（*小）
接触块
标准1磅
逻辑簧片*1磅
密封开关*3磅柱塞行程为0.205英寸
可堆叠的密封开关*1磅
MaxDuty*1.4磅
PenTUFF*1.4磅
自我监控1.6磅
环境
工作温度范围-40…+ 131°F（-40…+ 55°C）
储存-40…+ 185°F（-40…+ 85°C）
注意：低于冰点的工作温度基于
没有水分和液体。咨询当地
罗克韦尔自动化销售或Allen-Bradley
适用于低温应用的分配器。
根据MIL-STD-810C的程序IV，湿度从77…140°F（25…60°C）到50…95％RH，
方法507.1循环测试
性能数据-本出版物中提供的性能数据仅供用户确定适用性的指南，并不构成
任何形式的性能保证。此类数据可能表示在较高应力水平下加速测试的结果，用户应对此负责
将数据与实际应用需求相关联。对于实际性能，无论是明示或暗示的所有保证均为
完全免责。
‡发光的触发动作电子停止的额定时间为150,000分钟。使用Cat时的机械操作No. 800TC-XD4S自监视触点块
