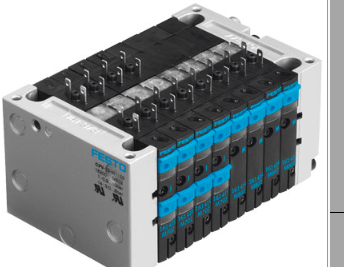

*配选：FESTO原装阀岛，18200

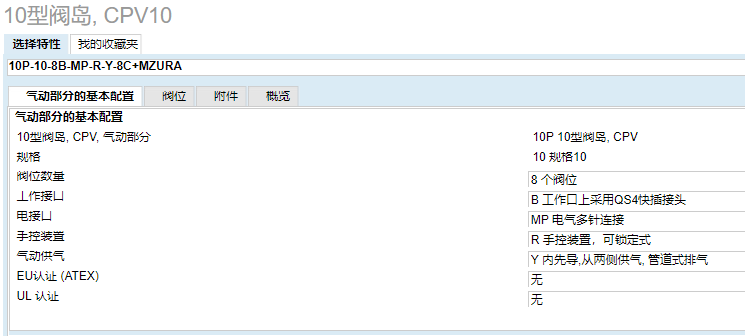

10P-10-8B-MP-R-Y-8C+MZURA
产品资料
技术参数
全部数据 – 个别值取决于你的配置。
特性 值
阀功能 2x2/2 常闭， 单电控
2x2/2 常开/常闭， 单电控
2x3/2 常闭，单电控
2x3/2 常开，单电控
2x3/2 常开/常闭，单电控
5/2 双稳
5/2 单电控
真空发生器
真空发生器 + 2/2 常闭， 单电控
阀规格 10 mm
*标准额定流量 400 l/min，10 mm时
工作压力 -0.9 ... 10 bar
电连接 AS-Interface
CPI 安装系统
单独连接
现场总线
多针插头
阀位的*数量 8
压力区的*数目 2
电气 I/O 系统 是
环境温度 -5 ... 50 °C
防护等级 IP65
额定尺寸 4 mm
驱动类型 电气的
密封原则 软性
阀岛型号 10
设计结构 活塞滑块
阀功能的*数目 16
先导气源 外置的
内置的
阀岛结构 固定模块宽度
信号状态显示 LED
有关操作压力的注意事项 0 - 8 bar ，针对外先导
先导压力 3 ... 8 bar
适合真空 是
额定工作电压 DC 24 V
ATEX 类气体 II 3G
燃爆防护型气体 Ex nA IIC T4 X Gc
EU以外的防爆 NEC 500 Class I, Div. 2
符合防爆要求的环境温度 -5°C <= Ta <= +50°C
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则
根据 EU-Ex 防爆指导原则 (ATEX)
KC 标记 KC-EMV
抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27
耐腐蚀等级 CRC 1 – 低腐蚀影响
2 – 中等腐蚀影响
储藏温度 -20 ... 40 °C
介质温度 -5 ... 50 °C
先导气口12/14 共用管线
先导排气口82/84 共用管线
气动连接, 气口 1 共用管线
气动连接, 气口 2 M7
气动连接, 气口 3 共用管线
气动连接, 气口 4 M7
材料备注 符合 RoHS
