通过能设定继电器的互琐功能；断电后能设定来电时的继电器状态；2个RJ45头能够与C-Bus网络连接；带有电磁式继电器触点。教室照明控制由光照采集传感器、人体感应器和巨川调光模块组成。通过编程实现：早晨上课，晚间定时控制教学办公楼照明供电，教室内部的控制，由光照采集传感器、调光模块联控实现自动恒定照度控制，保证教室的照度。智能照明（EIB），则是专门针对照明需要而的一个智能化，它不但可以运行，而且还能够实现现有智能建筑中照明设计所不能达到的效果。巨川电气智能照明是一套的控制协议，而且相对于BAS来说控制也更为简单，同时也能一般建筑对照明控制的需求。利用调光模块还可以对特定区域进行调光控制、恒照度控制等，让照明有效的利用；巨川中控对现场照明运行的监控能够让人员及时的发现现场出现的问题。将所有模块通过CAN-BUS总线手拉手并联连接起来，当通讯线出1200米，需一个放大器使电脑远程控制通讯更加。由于中每个输入输出单元里都存储有状态和控制指令，停电后不丢失数据，在恢复供电时，会根据预设记忆参数，自动恢复停电前的工作状态，实现无人值守。同时，控制回路与负载回路分离，输入输出单元仅用1根两芯控制线做为总线相连，可以在网络中随时添加新的控制单元。
常见售后问题：

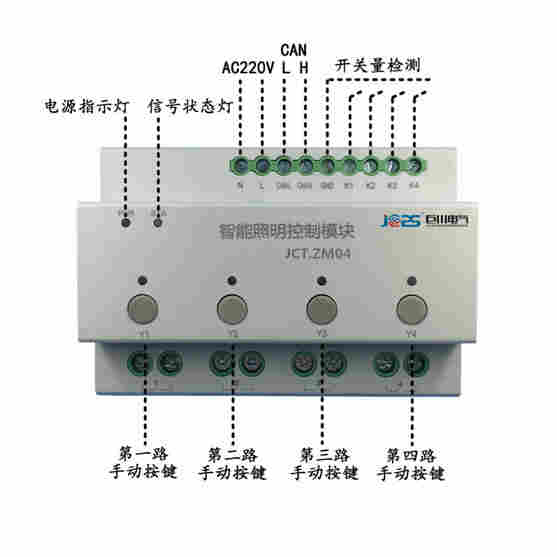

及诊断：手动按住模块表面的上行或下行控制按钮可对对应回路进行手动控制，按下编程按钮可将模块设置为编程，再次按下编程按钮，取消编程。
MTN680204可编程照明模块智能照明模块与普通的开关执行器有何不同？普通的开关执行器只能完成灯具的开、关作用，而且负载功率较小，为5A-10A，巨川电气照明模在通断的作用上了一系列的智能化功能，有16A-30A大功率模块可选，单模块可负载上百盏灯具,消防联动功能可在火灾发生时切断设备电源，避免因为火灾等隐患造成的损失。
Run指示灯正常时闪烁，如果出现不闪烁现象，请断电重启，一般情况下能恢复。如仍不能正常，请及时更换。
电源指示灯(PWR)长亮，模块通电正常，指示灯(STA)闪烁，模块通讯正常/长亮则故障。
通讯总线连接为手拉手，若指示灯还是常亮，则需要用终端电阻在CAN总线末端短接CAN-L和CAN-H.
模块异常、冒烟或者变形，请先把前级电源、工作电源切断，停止使用，并联系厂家；
产品功能介绍：
具备备用电池、放电保护、配备停电运行后备电源，断电后运行8小时以上；MTN680204可编程照明模块手动功能:按键分应急和控制，86笑脸也可以控制，更是典型的手动控制，按那个开,就那个回路开。直接操作产品功能，按键操作为手动操作；支持现场控制功能，设备内部自带时钟，三极旁通开关，终端开关器件短路烧死后仍可开/关控制负载。模块单路无源继电器输出电流16A，8回路大电流96Aa可外接红外感应接头，实现人体红外感应控制；内含定时、消防设置，每路可设置16个时间段，随时反馈到监控中心；强大的可扩展接口；
1．分布式控制 巨川电气智能照明控制是一个分布式控制。网络上的所有设备都是智能化的，并以“点到点”进行通信。大多数照明控制采用控制单元或主控计算机进行控制：如果控制单元损坏，整个建筑将陷入一片黑暗。同样的，如果网络控制电缆断路，断电后的所有设备失效，甚至整个照明失效。如果使用巨川电气，既使存在网络线缆故障，断电两边的设备将以两个网络的形式继续工作。 2．软启动和软关闭的功能 白炽灯的灯丝处于冷态时的电阻值要比热态时小很多。据测算灯丝起动电流可以达到工作电流的14倍以上。仅仅用开关把灯打开，灯丝中将通过非常大的电流，造成冲击，这就是为什么很多白炽灯在开灯的瞬间容易烧坏的原因。巨川电气智能控制器应用“软启动”技术，慢慢灯上的电压以起动电流。这将在很大程度上那些经常开关的灯泡的使用寿命。 反之，软关闭的原理和功能是一样的。 3．电压调节 白炽灯的使用寿命与工作电压有直接的关系，电压5%能使其寿命一倍；反之，升高电压便大大缩短其使用寿命。电网的供电电压波动范围通常为10%。如果直接给灯泡供电，将大大其使用寿命。巨川电气智能控制器使用了调压技术，确保电压的输出，不受电网电压波动的影响。 4.控制 巨川电气的每一控制键可控制多达256个调光回路，这样就保证了在大型建筑空间只需一个控制面板就可控制数十种灯光，有的调光就需要数十个控制面板来控制同一空间，甚至只能通过PC机来控制大型空间灯光，这都是不可接受的。 5．控制功能 巨川电气公司自行研发的控制具有直观的监控功能，它可以将照明的状态演示出来。这一功能可以让不具备网络控制知识的工作人员在也无需参照复杂的线路图的前提下就能进行照明控制。 6．远程控制 巨川电气远程控制组件可以通过电话线连到照明控制网络。仅需简单相连，并拨通网络，就可以进行远程控制，故障分析，设置。也可以通过电话线将多个区域连成一个网络，实现远程同步控制。 7．产品安装简便 巨川电气照明控制器有2，4，6，12个回路系列，每个回路的负载由1A到20A。大多数控制器内有子回路保护功能。这将整体的安装费用： 1）模块化、分布式的安装结构大大了布线费用； 2）大功率回路保证每个回路上可安装更多的照明负载； 3）丰富的系列化产品可以使设计者进行造价化的设计； 4）自带回路保护空开功能了同类功能器件的投入。 8．强大的控制能力 巨川电气智能灯光控制可以对任何一种类型的光源进行调光或开关控制，对各类灯具具备完善的控制能力。 9．可靠性 具有良好的温度性能，即使工作在40℃时，也无需风冷。 具有抗雷击保护电路，可抗6000V、3000A的冲击电压电流。 10．空开保护 巨川电气的灯光控制模块具有子回路保护功能。当过载或出故障时，空气开关将会跳闸，以保护控制器；如没有子回路保护的其它，过载或故障会使大电流通过线路，可能会引起电路发生故障，控制器就必须进行维修或更换。 11．掉电保护（电路发生故障时的照明选择） 并非所有厂家的调光器都具有掉电保存功能，该功能保证当停电后再恢复通电时，照明灯具仍保持为原先控制器所设定的状态。例如当工作时，照度较暗，在短暂的停电（30秒）之后，要照明调至全亮，这是很不方便的。因此，达巨川电气制器允许你设定当再来电时应以什么照明。可以是停电前的，或是控制器中96个预置中的任何一个。 12．规模不受 许多照明控制网络只能安装少量的设备，或只能在有限的区域安装，而巨川电气在实际应用中从未受到。巨川电气的控制可以*地控制数目庞大的照明。 13．CE 巨川电气产品通过欧共体CE，保证了您所购买的产品符合严格的安全、EMC辐射和抗。 14．通过PC机控制及设定 巨川电气照明控制网络可通过PC节点所连接的便携式电脑进行设定和。我们可以备份的设置。在对进行后，它可以很容易回到先前的状态。为平台提供了一个直观可视的便于对作出设置。很多照明控制仍然使用装在调光器前面的一到两排液晶显示屏进行，技术人员或用户必须学按一系列复杂的键以设定。对于大一些的，因为一次只能察看一个设备的设定值，这将非常复杂。如果一个设备发生故障，没有该设定值的备份，那么你又将一步一步从头开始；同样的，如果你对作出后又想回到原来的状态，也需重复上述步骤。 15．产品结构和原理 每个调光模块都是一个完整的“照明配电盘，都装有旁路跨接线和正常运行/紧急情况转换开关。每个调光模块都有电子旁路功能，每个调光卡和回路选择器均有发光二极管（LED），其自检显示便于快速诊断故障。 16．监控功能 巨川电气的控制可以自动检测坏灯及报告灯具寿命、工作运行状态。 17．BA集成和开放协议 巨川电气与BA如Johnson，Honeywell和Satchwell等相兼容。 智能照明控制以简单的菊花链式连接将网络通过RS232或485通讯口接入BA。协议的关键内容可以从巨川电气的技术部门或网站相关资料。这就使得照明控制和BA可以实现无缝连接。技术参数规格说明：
负载接口：继电器输出：4X2位7.62端子，接线容量4mm?
调光精度：4096级
工作电流：启动电流：30mA，待机电流：30mA工作电流：60mA
温度范围工作：－5℃～＋45℃
E-Bus总线消耗电流：12mA

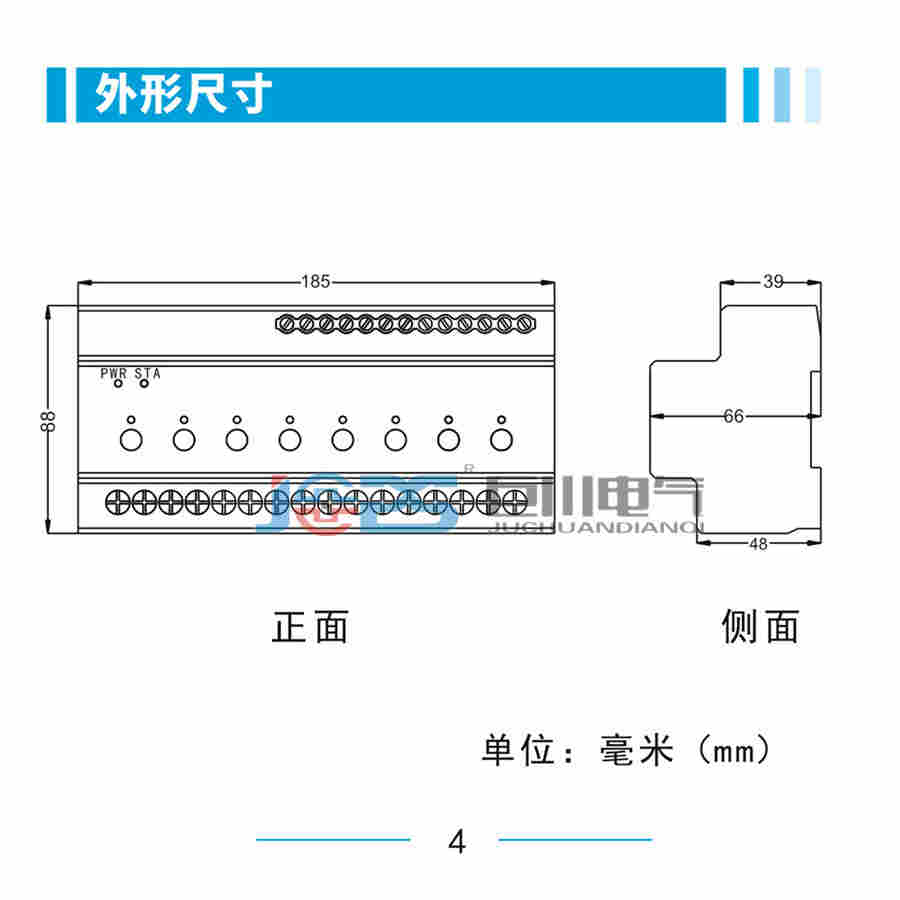

安装：工控机壳，可选择导轨安装或底座安装。
供电电压:DC24V，90mA；
.继电器电容负载小于50uF
MTN680204可编程照明模块输出回路4CH/30A，8CH/16A，12CH/16A
可接收无源干接点，可以与消防进行联动控制
工作相对湿度20%-90%
