Itron新一代的气体体积校正仪专门为皮膜表和腰轮流量计设计，它紧凑型的设计使它可以在小的机柜内使用，Corus Compact符合MID(EN12405-1：2005+A2：2010)的计量要求和ARG 155-08&CIG UNI TS 11291的功能要求。数据通过GSM/GPRS调制解调器传输到中央系统，同时实现远程读取数据的解决方案，不仅简单而且经济。
主要系统
利用无线数据收集提高运行效率
调度灵活
低运营成本
加密通讯
应用
气体体积校正仪适用于皮膜表和腰轮流量计
特性
T,PT,PTZ型气体体积校正仪
压力范围：0.7/6bar压力
紧凑型
具备远程和本地固件更新的能力
5年电池寿命
外部GSM/GPRS调制解调器（Focus compact ATEX)
DLMS/COSEM通讯协议
描述
鉴于它紧凑型的设计，Corus Compact满足气体体积校正仪在精度上的技术要求，通过GSM/GPRS网络把数据传输到中央系统。
Corus Compact和它的调制解调器符合IP65的防护等级。他紧凑型的设计和有LCD显示屏的友好界面使得它安装在现场非常方便。
符合1类危险区域的，Corus Compact可以安装在现场的机柜内，这样就减少安装成本和被破坏的风险。
Corus Compac创建和维护不同的消耗量日志，事件日志和参数日志，这些日志对目标诊断非常有用。这些日志的数据库符合UNI TS 11291.
数据通过GPRS，在外部的调制解调器（Focus Compact ATEX)进行传输。
与一体化的方案相比，这个包含气体体积校正仪和调制解调器这2个产品的方案提供了更多的好处。
在小机柜内的占用位置有大的灵活性
安装的灵活性可以更好提供GSM信号
维护简单
Corus Compac使用DLMS/Cosem通讯协议，该协议为表计的世界标准。
他可以使用在HLS（高水平安全)模式中并提供了加密通讯。
内部通讯接头允许数据通过有线或无线电接口传输到外部的调制解调器或集中器进而发送到中央系统。
内部电池在标准的不间断使用情况下，提供5年寿命。
其中包括把每天的日志传输到中央系统。
电池在现场可更换并不需要破坏铅封。
技术特点
MID 适用于校正仪
符合EN12405-1：2005+A2:2010（欧盟标准）
ATEX:设备种类1适用于危险区域1使用。11GExiallAT3ZELM11ATEX0469X
CE符合89/336/二次（我每次），94/9/EC(ATEX)和2004/22/EC(MID指令)
精度
符合EN/12405，校正仪的体精度好于：
+/-0.5%在标准条件下
+/-1%在运行条件下
标准精度+/-0.15%
气体体积量输入
干式接点，低频舌簧式开关或干触点
符合Cyble sensorATEX模块
大频率2Hz
可编程输入脉冲重量（0.001,0.01,0.1,1,10,100）
关联的盗气检测输入
温度探头
铂PT1000(1000欧姆在0℃）探针
电缆长度：2.5M
压力传感器
压力传感器，范围为：
0.7-2bar
1.5-6bar
在整个测量范围内，典型精度好于0.15%
电缆长度：2.5M
压缩比
适用于列算法：
S-GERG88
AGA8 Gross Method 2
AGANX19 modified
Fled Z
T conversion
用户界面
图片显示
所有计量数据和报警状态可用
数据可翻译成多种语言

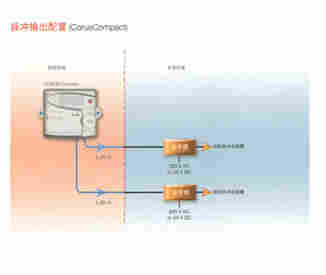

数字量输出
2个数字绝缘可编程输出可以重新传输：
未装换体积脉冲
已转换体积脉冲
报警
供电电源
内置锂电池
在危险区域更换电池灵活，不用中断装置的正常操作
在标准状态下，5年的电池使用寿命
报警
Corus Compact管理多个报警，其中包括：
合法的相关报警（量程出温度范围和压力测量范围。传感器故障，盗气）
电池寿命的有限期限
溢流
时间同步误差
存储检查误差
数据库和日志
Corus Compact提供6种不同日志：
每小时日志：后的2048个记录（85天）
每日日志：后的512个记录
每月日志：后48个记录
记账日志：后的256个记录
事件日志：后的4096个事件
参数日志：后的4096个事件
所有的数据存储在性存储器中，而且每个完整的数据都可以查看
价目表
Corus Compact使用价目表管理：
3个价目表寄存器
价目表可每天切换5次
在6个月可以管理25个特定的日期
用户接入
控制读/写参数和Corus Compac数据库通过：
根据用户配置文件定义访问特权
6种不同的用户配置文件
每个用户配置文件下多10个用户，其中至少1个管理员
配置软件
WINCOR软件通过光电头与Corus Compac或它的调制解调器进行本地通讯，可实现：
配置一般设置
显示实时数据
显示不同的日志
提取或输出Corus Compac的数据库和产品配置
Focus Corus Compac ATEX GPRS调制解调器
可安装在危险区域
有好的用户界面简化调试和操作，这包括
指示器（比如GSM接收能力)
诊断计数器（比如GPRS数据通讯）
报警（比如SIM卡的问题)
GSM/GPRS调制解调器
用于每天通讯时（GPRS），5年电池使用寿命
现场可更换的电池
DLMS/COSEM通讯协议
工作原理
校正仪按照国际惯例所规定按以下公式进行计算：
Vb=Vm*Pm/Pb*Tb/Tm*Zb/Zm
Terminology
Vm工况体积
Vb标况体积
Tm实际温度
Tb标准温度
Pm实际压力
Pb标准压力
Zm实际压缩系数
Zb标况下压缩系数
