购买费斯托标准型控制阀的基本配置
VSVA-B-P53E-ZD-A1-1T1L
电磁阀
产品代号: 539161
用于VTSA和VTSA-F型阀岛.
特性 值
货运日期 查看
阀功能 5/3 中泄式
驱动类型 电气的
宽度 26 mm
标准额定流量 1,000 l/min
工作压力 -0.9 ... 10 bar
设计结构 活塞滑块
防护等级 IP65
NEMA 4
CSA (OL)
c UL us - Recognized (OL)
排气功能 可节流
通过节流板
通过单个底座
密封原则 软性
装配位置 任意
手控装置 位置锁定
推
被覆盖
先导类型 由先导控制
先导气源 外置的
内置的
流动方向 任意
重叠 正重叠
信号状态显示 LED
先导压力 3 ... 10 bar
阀的流量 1,400 l/min
安装在单个底座上的阀的流量 1,200 l/min
气压冷凝水阀*的流量 1,350 l/min
通过气动方式连接起来的阀的流量 1,000 l/min
切换时间，关闭 65 ms
切换时间，打开 22 ms
持续通电率 100 %
逻辑为0的*正向测试脉冲 1,200 µs
逻辑为1的*负向测试脉冲 1,100 µs
额定工作电压 DC 24 V
线圈的特性参数 24 V DC: 1.6 W
电泳强度 2.5 kV
污染等级 3
许用压力波动 +/- 10 %
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27
耐腐蚀等级 CRC 0 - 无腐蚀影响
相对空气湿度 0 - 90 %
先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]
环境温度 -5 ... 50 °C
产品重量 320 g
电连接 Plug-in
根据 ISO 15407-2
安装类型 在底座上
先导气口12/14 气路板模块, 规格 26 mm 符合ISO 15407-2
先导排气口82/84 可选
标准情况下未通过管道输送
采用管道方式
气动连接, 气口 1 气路板模块, 规格 26 mm 符合ISO 15407-2
气动连接, 气口 2 气路板模块, 规格 26 mm 符合ISO 15407-2
气动连接, 气口 3 气路板模块, 规格 26 mm 符合ISO 15407-2
气动连接, 气口 4 气路板模块, 规格 26 mm 符合ISO 15407-2
气动连接, 气口 5 气路板模块, 规格 26 mm 符合ISO 15407-2
材料备注 符合 RoHS
材料信息，密封 FPM
HNBR
NBR
材料信息，壳体 压铸铝
PA
材料信息，螺丝 镀锌钢

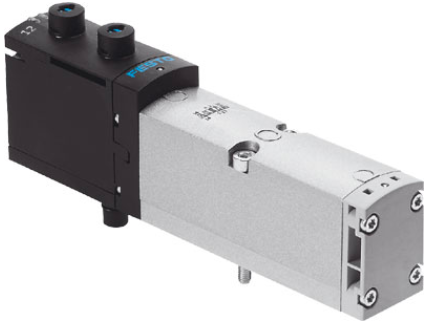

参考图
