4WRZE带集成电子元件 (OBE) 的先导式比例方向阀
规格 10, 16, 25, 32, 52
组件系列 7X
*工作压力 350 bar
*流量 2800 l/min
R901014937 4WRZE16W6-比例方向阀
特征
带集成电子元件 (OBE) 的先导式二级比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
辅助操纵装置，可选
弹簧定中的控制滑板
先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…
型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。
先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…
型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。
5WRZ(E)… 型阀门配有附加油口“R”（仅限于 NG52）。

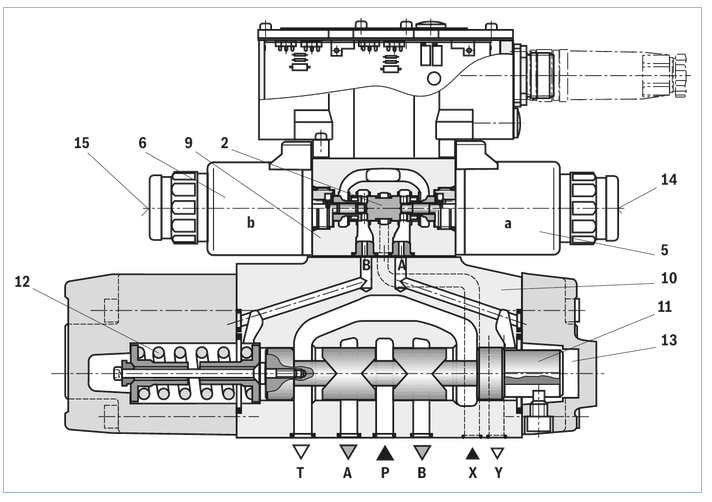

设置：
阀门的基本构成包括：
带比例电磁铁（5 和 6）的先导控制阀 (9)
带主控制阀芯 (11) 和对中弹簧 (12) 的主阀 (10)
功能：
线圈（5、6）断电后，主控制阀芯 (11) 将通过对中弹簧 (12) 保持在中心位置。
主控制阀芯 (11) 由先导控制阀 (9) 控制；主控制阀芯成比例移动，例如，通过启动线圈“b”(6)。
→ 控制阀芯 (2) 向右移动，先导油通过先导控制阀 (9) 流入压力腔 (13)，并使主控制阀芯 (11) 根据电气输入信号成比例转动。
→ 通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。
关闭线圈 (6)
→ 控制阀芯 (2) 和主控制阀芯 (11) 移回至中心位置
根据阀芯位置，液压油可从 P 流到 A，从 B 流到 T，或从 P 流到 B，从 A 流到 T (R)。
可选手动应急操作（14 和 15）可在线圈不通电的情况下用于移动控制阀芯 (2)。
上海萨弗公司所销售的有：美国PARKER派克液压、BOSCH-REXROTH博世力士乐、美国DENISON丹尼逊、意大利ATOS阿托斯、德国HAWE哈威、ARGO德国雅歌、SUCO苏克压力开关、ARON意大利阿龙、DANFOSS丹麦丹佛斯、、HYDAC德国贺德克、JAHNS德国雅恩斯、MAHLE德国玛勒、VICKERS美国威格士等*欧美液压。
回报新老客户。
本着“的质量，明天的市场”的宗旨，本公司拥有高素质的营销工程师和技术服务工程师为客户提供全面的售前、售中、售后服务，并将以更好的产品和服务
R901014937 4WRZE16W6-比例方向阀
0510555001 AZPFF-10-011/005RSA20R900010775 VT 5013-3X/R5E
R900010775 VT-5013-3X/R5E
R900010776 VT-5014-3X/R5E
R900010777 VT-5015-3X/R5E
R900010778 VT-5016-3X/R5E
R900010779 VT-5017-3X/R5E
R900010787 VT-5014-3X/R1E
R900010792 VT-5015-3X/R1E
R900579490 VT-5005-1X/
R900579491 VT-5006-1X/
R90059493 VT-5007-1X/
R900579494 VT-5008-1X/
R900579495 VT-5024-1X/
R900579496 VT-5025-1X/
R900579497 VT-5035-1X/
R900749982 VT-5041-2X/1
R900749983 VT-5041-2X/3
R900579490 VT-5005-1X/
R900579491 VT-5006-1X/
R900579493 VT-5007-1X/
R900579494 VT-5008-1X/
R900579495 VT-5024-1X/
R900579496 VT-5025-1X/
R900579497 VT-5035-1X/
R900749982 VT-5041-2X/1
