单出杆紧凑气缸;32F2A040A200
同款产品型号表
32F2A040A150
32F2A040A150W
32F2A040A160
32F2A040A170
32F2A040A300
32F2A040A350
32M1A040A015
32M2A040A015
32M2A040A015V
32M2A040A015W
32M4A040A015
32F2A040A180
32F2A040A200
32F2A040A220
32F2A040A250
32F2A040A400
32M2A040A005
32M1A040A010
32M2A040A010
32M3A040A010
32M4A040A010
32M1A040A020
32M2A040A020
32M2A040A020V
32M2A040A020W
32M3A040A020
32M4A040A020
完整参数
系列综合参数
结构形式 紧凑型
工作方式 单作用和双作用，磁传
材料 铝合金型材缸筒，阳极氧化铝合金端盖和活塞，辊轧 AISI 303 不锈钢活塞杆，聚氨酯密封件
安装方式 借助端盖上的螺纹孔
法兰，脚架，耳轴
行程（1） 缸径 20 - 25 = 5 ÷ 300 mm
缸径 32 - 40 - 50 - 63 = 5 ÷ 400 mm
缸径 80 - 100 = 5 ÷ 500 mm
工作温度 0 ÷ 80°C（干燥空气为 -20°C）
工作压力 双作用：1 ÷ 10 bar
单作用：2 ÷ 10 bar
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
工作速度 10 ÷ 1000 mm/s （空载）

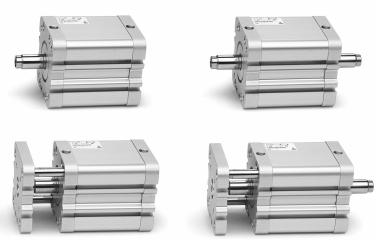

系列32
紧凑型磁性缸
单作用和双作用，不旋转
ø20、25、32、40、50、63、80、100毫米
32系列气缸，由于其紧凑性，适合于密闭安装
空格。符合ISO 21287标准的32系列气缸具有
优点是它们可以与适合于
其他标准气缸DIN / ISO 6431 / VDMA 24562（系列60/61）。
»符合ISO 21287
»紧凑的设计
»多种型号
有不同的
直径
一般数据
施工紧凑型材
操作单作用和双作用，磁性
阳极氧化铝材料的主体和端块-AISI 303不锈钢轧制棒
阳极氧化铝活塞-活塞杆密封，端块OR和PU中的活塞密封
高温：FKM（140°）中的活塞杆密封，或端块和活塞
在端块上安装螺纹孔
法兰-脚-耳轴
*小和*行程（1）32F，32M，32R系列Ø20-25= 5-300 mm
系列32F，32M，32RØ32-40-50-63= 5-400毫米
32F，32M，32R系列Ø80-100= 5-500毫米
工作温度0°C÷80°C（干燥空气-20°C）
工作压力1÷10 bar（双作用）
2÷10 bar（单作用）
流体清洁空气，无需润滑。如果使用润滑空气，建议使用ISOVG32油。一旦施加润滑，绝不能
被打断。
操作速度10÷1000mm / sec。 （空载）
