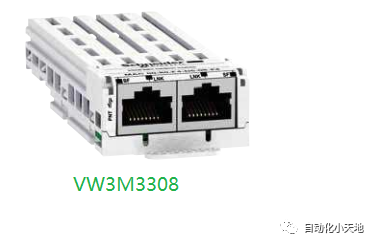

施耐德电气LXM32M系列伺服通过扩展VW3M3308通信卡可支持Profinet总线，本文主要介绍西门子PLC通过Profinet控制LXM32M伺服的实现。

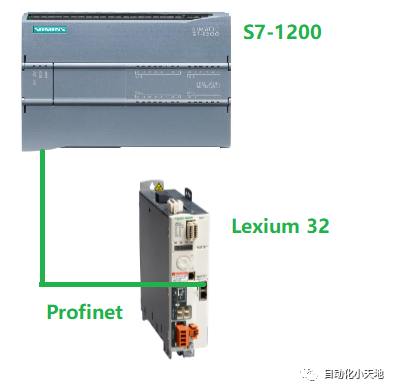

系统构架：
实现步骤：
LXM32伺服端准备：
处理IO点限位急停信号；
确定控制模式为现场总线；
设置IP地址；
注：
LXM32要求：
硬件版本>=RS03
固件版本>=V1.22.00
生产日期>=2014
PLC端实现（本例使用TIA V13 SP1 Update9）：
1.提取库

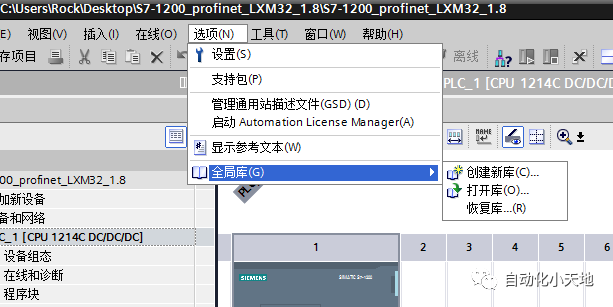

选项-全局库-恢复库；

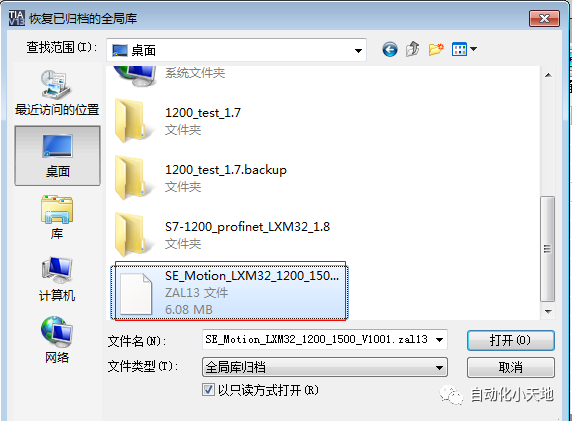

选择库文件；

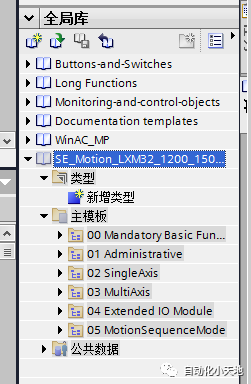

加载完至TIA中的效果；

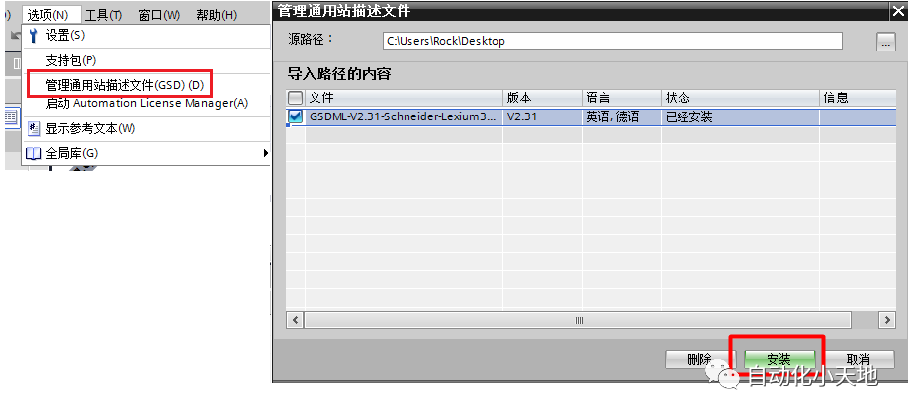

2.安装GSDML文件

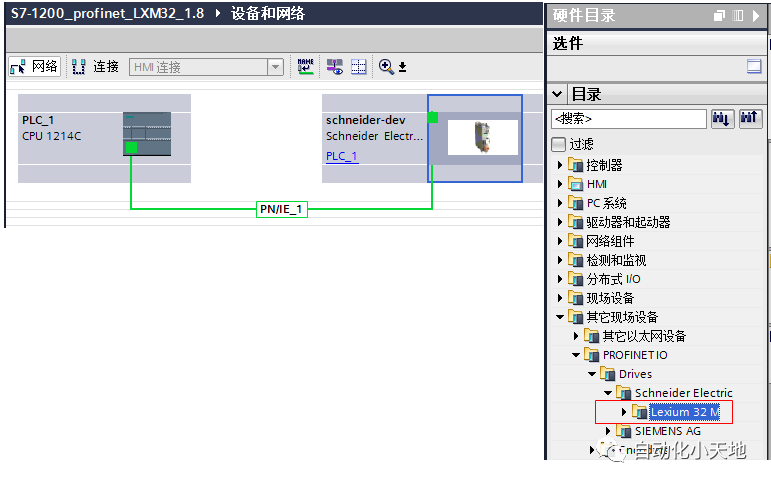

3.添加LXM32伺服
4.分配设备名称和IP地址；

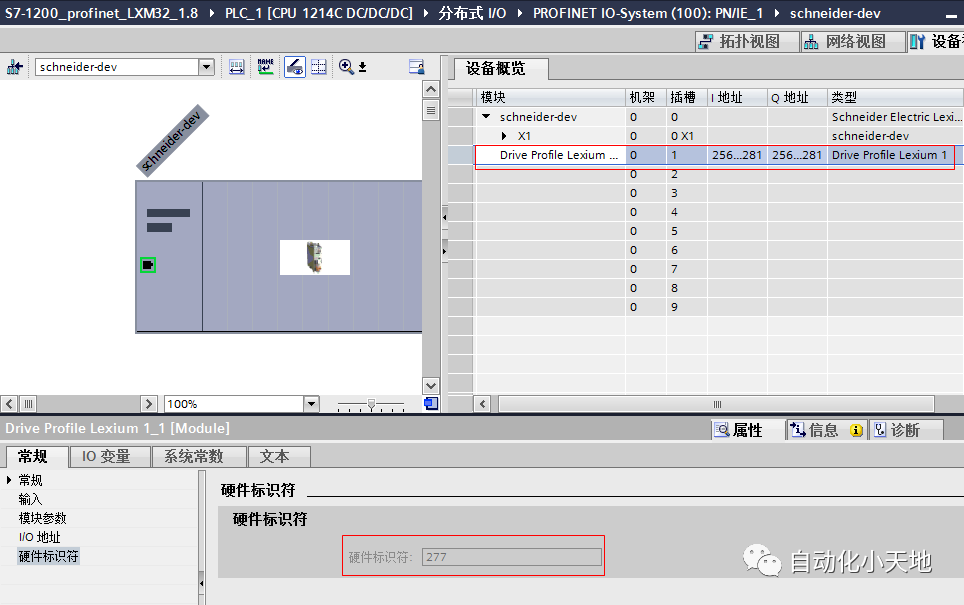

5.记住Drive Profile Lexium对应的硬件标识符；
6.从全局库中复制 “Axis_Ref_LXM32_1200_1500 ”到“PLC数据类型”中；
复制以下功能块到“程序块”中；
“Init_LXM32_1200_1500”,
“ReadInputData_1200_1500”,
“WriteOutputData_1200_1500” ，
“MC_Power_LXM32_1200_1500”，
“MC_MoveRelative_LXM32_1200_1500”，
“MC_Stop_LXM32_1200_1500”，
“MC_ReadAxisError_LXM32_1200_1500”，
“MC_Reset_LXM32_1200_1500”；

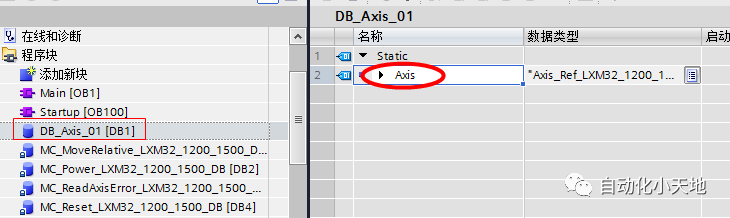

7.创建轴结构体变量;

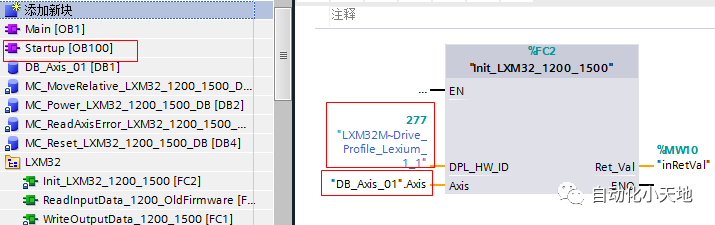

8.添加Startup[OB100]块，调用“Init_LXM32_1200_1500”；
注：此处硬件标识符HW_ID必须填写正确
9.Main[OB1]中调用伺服运动功能块；

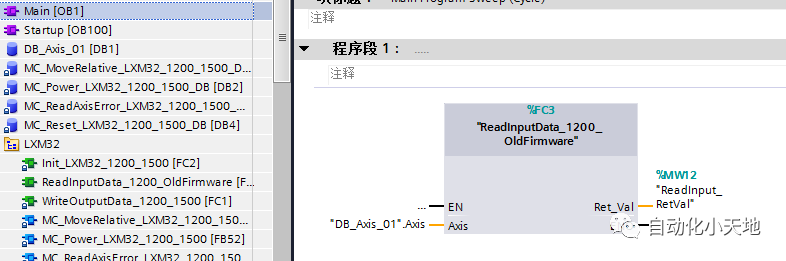

“ReadInputData_1200_1500” 必须放在*前面执行；

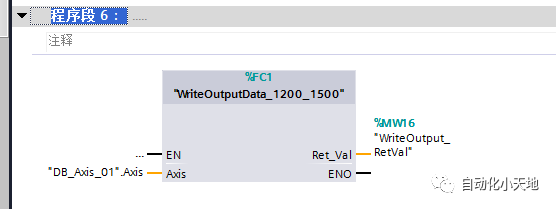

“WriteOutputData_1200_1500” 必须放在*一个程序段执行；
其他使能，速度，位置等功能块放在中间位置执行；
……
以上就是在TIA Portal快速实现LXM32伺服控制的方法。
