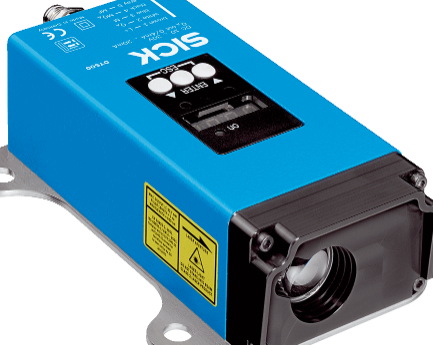

施克/sick中距离传感器DT500-A611，带支架
技术资料
机械/电子参数
供电电压 Uv
DC 10 V ... 30 V, 反极性保护
UV ≥ DC 24 V 用于带加热装置的设备
残余纹波 5 Vss 1)
功耗 Typ. 22 W
初始化时间 500 ms
连接类型 插头, M12，5 针
重量 1,000 g
外壳防护等级 IP65
防护等级 II 2)
1) 不得低于或出 UV 公差.
2) 测量电压 DC 32 V.
性能
测量范围
0.2 m ... 70 m, 90% 反射率 1) 2)
0.2 m ... 30 m, 6% 反射率 1) 2)
测量物体 自然物体
分辨率 12 bit
重复精度 1 mm 3) 4)
准确度 ± 3 mm
响应时间 ≥ 150 ms
输出时间 150 ms ... 6,000 ms
光源 红色激光 5)
激光等级 2, 符合 21 CFR 1040.10 与1040.11，
个别误差情况参照“激光公告，编号50”
典型光点尺寸（距离）
10 mm (在 7 m)
45 mm (在 30 m)
100 mm (在 70 m)
加热装置 ✔
1) 在环境光下，* 1 kLux 恒定光.
2) 清晰度仅限 150 m.
3) 6% ... 90% 反射率.
4) 统计误差 1 σ.
5) 在 TU = +25 °C 时，平均使用寿命为 50,000 h.
接口
模拟输出端
数量 1
类型 电流输出
电流 0 mA ... 20 mA 1)
多功能输入 (MF) > 12 V 2)
关闭激光器入口 > 12 V
1) 可在设备上配置：0 mA ... 20 mA / 4 mA ... 20 mA（*负荷 = Uv-2 V / 0.0205 A）.
2) 参见 MF 输入端功能.
环境参数
电磁兼容性（EMC）
EN 61000-6-2，EN 55011
EN 60947-5-7: 2003-9
运行环境温度
–40 °C ... +45 °C, 带加热装置运行
–40 °C ... +75 °C, 带冷却外壳运行
存储环境温度 –25 °C ... +75 °C
温度漂移 Typ. 0.05 mm/K
类型抗环境光能力 ≤ 3,000 lx
机械强度
冲击: (EN 600 68-2-27 / –2-29)
正弦: (EN 600 68-2-6)

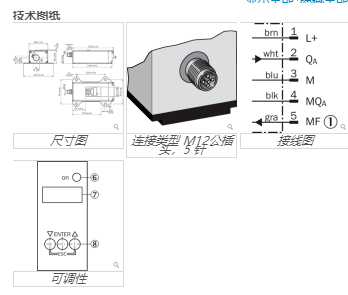

参考图示
