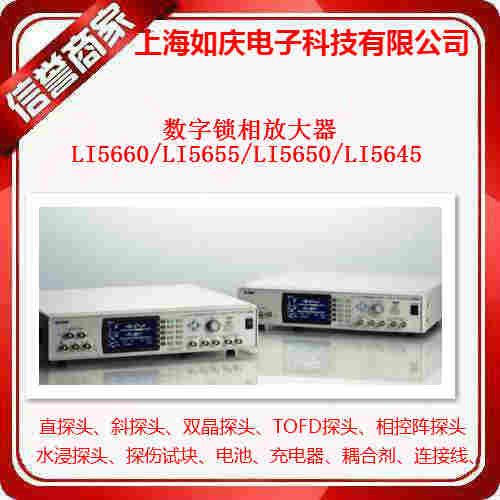

LI5660/LI5655/LI5650/LI5645数字锁相放大器

LI5660/LI5655/LI5650/LI5645数字锁相放大器

锁相放大器可检测到被噪声掩盖的非常细微的交流信号，被广泛应用于扫描探针显微镜，大赫兹光谱仪.自旋电子学等**研究领域
NF的*型锁相放大器 LI5600系列为 2相位, 2频率数字锁相放大器， * 100 dB的*动态保留,采用率*为 1.5 M samples/s(LI5660/LI5655)，振幅分辨率达到16bit的高速平稳的输出响应等，具备了提高微小信号测量可靠性的各种基本功能.
LI5660系列配备*功能，如同步 2频率测量 (不包含 LI5645) 和分数谐波测量等新功能，可支持各种应用领域的高水平测量要求.

LI 5640/LI 5630

	频率量程 LI5660: 0.5 Hz 至 11 MHz* *当高频输入端使用时 LI5655: 0.5 Hz 至 3 MHz LI5650/LI5645: 1 mHz 至 250 kHz
	电压测量 LI5660: 10 nV 至 10 VF.S. 当C输入端使用时 LI5655/LI5650/LI5645: 10 nV to 1 V F.S.
	电流测量 10 fA 至 1 μA F.S. (不包含 LI5645)
	*小时间常数 LI5660/LI5655: 1 μs LI5650//LI5645: 5 μs
	动态保留100 dB 或以上
	模拟输出刷新率 LI5660/LI5655: 约 1.5 M samples/s LI 5650/LI5645: 约 750 k samples/s
	双频率同时测量 (LI5660/LI5655/LI5650) 配备2套2相位检波器，同时测量2个频率分量.
	分数谐波测量按基波分数倍的频率(1 至 63) / (1 至 63)进行测量
	外部10 MHz同步输入使用外部基准频率，可与其他设备的频率标准保持同步.
	测量参数: X, Y, R, θ, DC, Noise
	接口: USB, GPIB, LAN
	薄型 2U 尺寸 (88 mm)

高速响应和高稳定度


	时间常数	时间常数
	小时间常数为1 μs 的LI5660/LI5655 (LI5650/LI5645为5 μs). 我们的锁相放大器达到了高速响应和高稳定度.

	同步滤波
	这是一个整数周期移动平均滤波器。由检测引起的纹波大大降低，并且输出几乎是在平均间隔（整数周期），所以时间常数可以减少（以获得更快的响应）

	即使低频也可高速锁定
	即使在低频率，它只需要大约两个周期，便可锁定参考信号。此外，一个移动的平均滤波器与信号周期同步获得一个小的纹波的高速响应 .

	*的动态储备
	相位检测和随后的数字处理。在高增益的输出零点漂移少于模拟系统，可以得到高达100 dB的动态储备（测试可以执行多于灵敏度的100000次噪音，即满量程信号）.

高达11 MHz宽频,高频输入终端 (LI5660)

电压测量可由单端完成（A）或差分（A-B）输入，LI5660终端既有10 Vrms输入（C）也有高频（HF）输入。HF输入端可用于高达11MHz的测量.

分次谐波测量


测量可以在基础波型因数的频率因数（1至63）/（1至63）进行. 提供基本波型次数倍频率的测量。在LI5660/LI5655/LI5645双频测量模式，可设置首次PSD和第二次PSD的个体频率。例如，首次PSD设置为N / M与参考信号的频率，和二次PSD设置为N次类似参考信号的频率或设置为与主要频率不同的频率.	分次谐波
谐波测量是由两个测量频率之间的整数倍 (f₂ = (f₁ x n) ). 在这种情况下, 在f₁ 端信号结果在一个积分多频 (谐波)失真, 不能区分于f₂信号. 如果是分数谐波测试, 测试可以以f₂ = f₁ x n/m 的关系式进行, 这意味着即使失真的谐波产生于f₁, 频率也可被设定以便不影响f₂. f₂ 高灵敏度谐波测量是可行的，且不受 f₁谐波影响.

双频同时测量

2相位 (Rcosθ, Rsinθ), 2 PSDs (主 PSD, 副 PSD)

LI5660/LI5655/LI5650 搭配2相位敏感检波器 (PSD), 允许包括在一个单一输入信号中的两个频率分量的同时测量. 以往需要使用两台锁相放大器，使用双子束方法只需一台锁相放大器.
可求出测定量与基准值之比的比例运算，以及主检波器进行与副检波器的联级，可在主检波器对信号进行检波后，再用副检波器进行检波.

检测模式 (Dual 1)

检测模式	主 PSD	副 PSD	功能
SINGLE*	基波 / 分数谐波	None	1频率2相位检波.
DUAL1	基波 / 分数谐波	基波 / 谐波	同时测量1 个输入信号中包含的基波及其谐波分量
DUAL2	主频率	副频率	同时测量1个输入信号中包含的独立的2个频率分量
CASCADE	主频率	副频率	对主PSD和副PSD进行级联.

* LI5645的检测模式仅为 "单一"模式.

外部10 MHz 同步


使LI5600系列按通用的10 MHz频率源于信号发生器等其他设备同步运行 (可设置) 无需使用外部参考信号(REF IN).	外部10 MHz 参考信号输入设置

薄型而小巧凝缩多种功能


	LI5660

			LI5660	LI5655	LI5650	LI5645	LI5640
频率量程			0.5 Hz to 11 MHz	0.5 Hz 至 3 MHz	1 mHz 至 250 kHz	1 mHz 至 250 kHz	1 mHz 至 100 kHz
信号输入	电压	(A, A-B)	✓	✓	✓	✓	✓
		10 Vrms 输入 (C)	✓
		HF 输入 (HF)	✓
	电流 (I)		✓	✓	✓		✓
灵敏度	输入电压		A, A-B: 10 nV 至 1 V F.S. (0.5 Hz 至 3 MHz) C: 1 mV 至 10 V F.S. (0.5 Hz 至 3 MHz) HF: 2 mV 至 1 V F.S.. (10 kHz 至 11 MHz)	10 nV 至 1 V F.S.	10 nV 至 1 V F.S.	10 nV 至 1 V F.S.	2 nV 至 1 V F.S.
灵敏度	输入电流		10 fA 至 1 µA F.S.	10 fA 至 1 µA F.S.	10 fA 至 1 µA F.S.		5 fA 至 1 µA F.S.
输入参考噪声电压			4.5 nV/√Hz (补充值)	4.5 nV/√Hz (补充值)	4.5 nV/√Hz (补充值)	4.5 nV/√Hz (补充值)	4.5 nV/√Hz (typ.)
PSD			2相位, 2PSDs	2相位, 2 PSDs	2相位, 2 PSDs	2相位, 1 PSD	2相位, 1 PSD
动态储备			100 dB	100 dB	100 dB	100 dB	100 dB
时间常数			1 µs 至 50 ks	1 µs 至 50 ks	5 µs 至 50 ks	5 µs 至 50 ks	10 µs 至 30 ks
模拟输出*更新率			约. 1.5 M samples/s	约. 1.5 M samples/s	约. 780 k samples/s	约. 780 k samples/s	256 k samples/s
分次谐波测量			✓	✓	✓	✓
双频同时测量			✓	✓	✓
外部10 MHz同步输入			✓	✓	✓	✓
测量参数			X, Y, R, θ, DC, NOISE	X, Y, R, θ, DC, NOISE	X, Y, R, θ, DC, NOISE	X, Y, R, θ, DC, NOISE	X, Y, R, θ, DC, NOISE
远程控制界面			USB, GPIB, RS-232, LAN	USB, GPIB, RS-232, LAN	USB, GPIB, RS-232, LAN	USB, GPIB, RS-232, LAN	GPIB, RS-232

: 请参阅规格.

周边产品完全支持小信号测量

可编程电流增幅器

	CA5350
	104/105/106/107/108/109/1010 （V/A）的7量程，可达到10的10次方进行增益设定。

低噪声放大器

	SA 系列
	SA系列放大器，挑战小信号检测的局限性。除了5种产品阵容外，依据不同的输入方式，可采用的低噪声电源和DC偏置电源的传感器提供.

差分放大器

	5307
	低噪声差分放大器拥有DC到10MHz的宽带并且*1000倍增益。必要的功能被整合在一个小信号放大器当中，这符合一个通用的前置放大器或差分放大器的广泛应用.

低噪音前置放大器

	LI-75A
	为了提高锁相放大器中的灵敏度和共模噪声消除。拥有100倍的增益及DC到1MHz带宽.

电流输入前置放大器

	LI-76
	这是一个电流输入/电压输出前置放大器，用于光电倍增管的信号放大（转换）.
