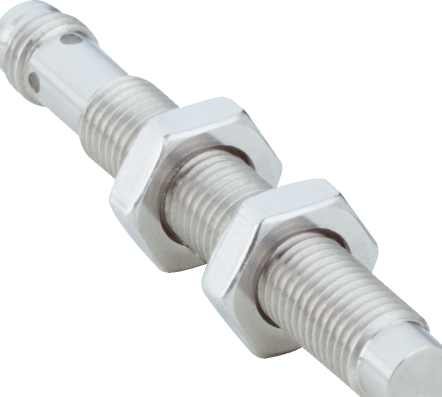

购买:SICK电感式接近传感器， 6068716
IM08-06NPS-VT1
产品特点
设计构造公制设计
螺纹尺寸M8 x 1
直径Ø 8 mm
抗压强度≤ 100 bar
触发感应距离 Sn6 mm
安全接通距离 Sa4.86 mm
安装在金属非齐平
开关频率700 Hz
连接类型插头，M8，3 针
开关量输出PNP
输出功能常开接点
电气规格DC 3 线
外壳防护等级IP68, IP69K 1)
特殊特征由不锈钢 V2A 制成的感应面, 耐冷却剂或者润滑油影响, 三倍触发感应距离, 可视化调节指示器, IO-Link
特殊应用冷却剂和润滑剂区域, 恶劣的使用条件
1) 根据 EN 60529.
机械/电子参数
供电电压10 V DC ... 30 V DC
残余纹波≤ 20 % 1)
电压下降≤ 2 V 2)
电流消耗10 mA 3)
（接近传感器）通电后开始工作前的延时≤ 10 ms
滞后1 % ... 20 %
再现性≤ 5 % 4) 5)
温度漂移 (Sr)≤ 10 %
电磁兼容性根据 EN 60947-5-2
持续性电流 Ia≤ 200 mA
短路保险✔
极性反接保护✔
通电脉冲保护✔
抗冲击与抗振性30 g, 11 ms / 10 … 55 Hz, 1 mm
运行环境温度–25 °C ... +85 °C
外壳材料不锈钢 V2A, DIN 1.4305 / AISI 303
材料，感应面不锈钢 V2A, DIN 1.4305 / AISI 303
壳体长度60 mm
可用的螺纹长度45.5 mm
*拧紧力矩≤ 8 Nm
供货范围
紧固螺母，不锈钢 V2A (2 x)
垫圈，不锈钢 V2A，带锁紧齿 (2 x)
防护等级III
UL 文件编号E191603
1) 从 UV.
2) 在 Ia max 时.
3) 无负荷.
4) 从 Sr.
5) UB = 20 V DC ... 30 V DC, TA = 23 °C ± 5 °C.
通讯接口
通讯接口IO-Link V1.0
通信接口详情COM2 (38,4 kBaud)
过程数据长度1 Byte
过程数据结构Bit 0 = Sr reached
流程数据结构 ABit 1 = Sa reached
折减系数
提示这些数据仅作为参考，可能有偏差
钢铁 St37 （Fe）大约 1
不锈钢 （V4A）大约 0.3 1)
铝 （Al）大约 1
铜（Cu）大约 0.8
黄铜 (Ms)大约 1.35
产品型号
6027505 IM08-03BPS-ZW16027506
IM08-06NPS-ZW16027507
IM08-06NNS-ZW16027508
IM08-06NPS-ZT16027510
IM12-06BPO-ZW16027512
IM30-22BNS-ZW16028074
IM08-03BNS-ZW16028093
IM18-20NNS-ZW16030524
IM12-06BNS-ZC16033033
IM30-22BNS-ZC1
IM12-10NPS-ZW16027513
IM12-10NNS-ZW16027515
IM18-12BPS-ZW16027516
IM18-12BNS-ZW16027517
IM18-12BPS-ZC16027519
IM18-20NPS-ZC16027520
