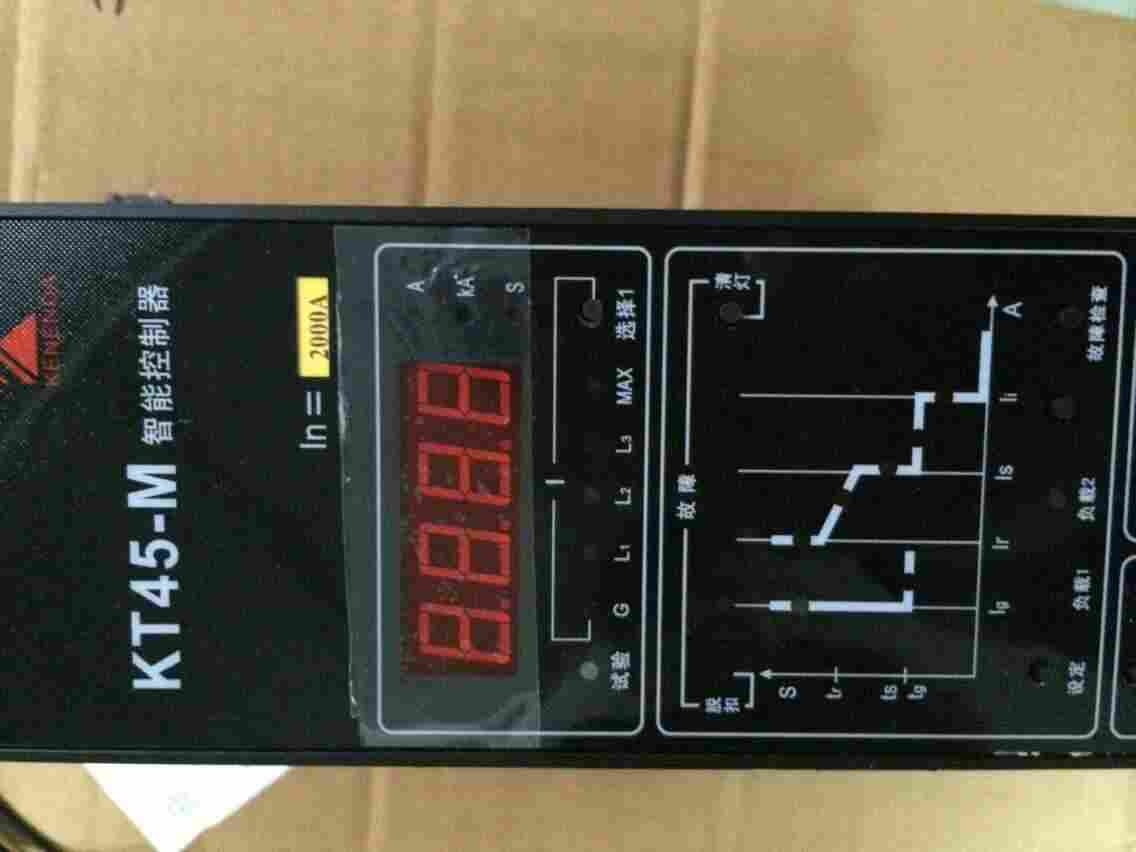

KT45-M智能控制器

一、概  述
KT45-M系列智能控制器是DW系列万能式断路器的关键配套部件。按万能式断路器体设计要求，智能控制器设计成独立部件，可直接安装在断路器框架上，脱扣时直接驱动断路器的脱扣轴。
KT45-M系列智能控制器满足DW系列万能式断路器的技术要求。用作配电、电机保护和发电机保护，使线路和用电设备免受过载、短路、接地等故障的危害。
KT45-M智能控制器采用MCU(微控制器)进行电流信号的处理和控制，具有数值显示、发光指示、各种报警触点输出。具有三段保护功能和接地保护功能。产品符合IEC947-2、GB14048.2标准并通过低压电器产品型式检测和EMC检测。产品的部件、元器件经过严格的老化筛选，成品经过连续168小时的干热贮存通电运行，*通过检验合格后方可出厂。保障了产品的高可靠性和安全性。
二、智能型控制器的保护特性和各项功能
2.1  符号及相关定义
①  Inm   控制器与之配套的断路器的壳架等级电流
②  In    与断路器配套使用的控制器的额定电流
③  Ir    控制器电流整定，其中
         Ir1  为长延时整定值
         Ir2  为短延时整定值
         Ir3  为瞬时整定值
         Ir4  为接地整定值
④  tr   控制器整定动作时间，其中
         tL  为长延时整定动作时间
         tS  为短延时整定动作时间
         tG  为接地整定动作时间
⑤  T    控制器实际脱扣动作时间
⑥  I    实际电流值
⑦  定时限脱扣：经过一定延时后发生脱扣动作，延时时间可调整设定，一经设定便不受过电流值的影响。
⑧  反时限脱扣：经过一定延时后发生脱扣动作，延时时间与通过的电流值的平方成反比关系，电流值愈大，动作时间愈短。
⑨ 瞬时脱扣：没有人为延时即发生脱扣动作。

2.2  控制器的保护特性

注释：
①：在整定控制器工作参数时，应当保证Ir3＞Ir2＞Ir1。
②：建议ILC1＞ILC2。
三、控制器的有关功能注释
3.1  热记忆特性
反复过载可能引起导体发热，控制器因过载或短延时等故障延时动作后，具有模拟双金属片的热效应的功能，过载能量30min释放完毕，短延时能量15min释放完毕。在此期间闭合的断路器若再次发生过载或短延时，则延时动作的时间缩短，可以使线路和设备得到较好的保护。控制器断电时自动清除积累热效应，该功能可根据需要关断。
3.2  短延时特性
该特性可以有两种工作方式：方式一是定时限特性，故障电流大于短延时电流整定值时，控制器按整定的时间延时动作，与电流的大小无关；方式二是定时限+反时限特性，当电流较小时(指Ir2≤I＜8Ir1)，按反时限特性保护；延时动作的时间与实际电流的平方成反比关系，电流越大延时时间越短。当电流较大时(I＞Ir2且I≥8Ir1)，采用定时限特性。
3.3  负载监控保护
负载监控有两种方式，一般情况下建议ILC1＞ILC2。方式一可以监控两路负载，当断路器的运行电流大于整定值时，按反时限特性延时动作，由控制器发出讯号，通过中间继电器可以切断负载，以保证主系统供电。方式二仅监控一路负载，当运行电流大于ILC1时，控制器延时动作并发出讯号切端负载。当电流恢复正常，小于ILC2时，控制器固定延时60S后再发出讯号接通已分断的负载。
3.4  MCR接通分断和模拟脱扣保护
本控制器具有MCR接通分断和模拟脱扣保护功能可供用户选择，这两种方式均为瞬时动作。它们均由硬件(而不是MCU)处理后发出脱扣动作，模拟脱扣的整定值较高，一般为控制器瞬动保护域值的*值(50KA/65KA)，在控制器工作期间一直起作用，一般作为后备。MCR功能的整定值较低，一般为10KA，此功能只在控制器上电的瞬间(约30ms)起作用，正常闭合运行期间不起作用。此功能可以根据用户的需求选定。
3.5  单相接地保护特性
单项接地保护是指故障电流在几百安培以上的金属性接地保护，一般用于中性点直接接地系统。控制器有两种接地保护方式，*种是差值型(T)，控制器检测三相电流和中性极电流的矢量和进行保护。根据断路器的极数分为3PT，4PT，(3P+N)T等三种形式，分别见图1、2、3。第二种方式为地电流型(W)，控制器通过一个附加电流互感器检测N线与PE线之间的电流进行保护，如图4所示。
3.6  自诊断功能
智能控制器的自诊断功能主要用于对控制器自身的工作状态和运行环境进行检测和保护。其报警接点需要与断路器的辅助触点(常开)串联使用。该接点在控制器未上电前是常闭，正常工作时为常开，一旦自诊断故障出现时转为常闭。
①、环境温度监测：当环境温度过80±5℃时，控制器显示“E”，发出故障讯号。
②、MCU或E2PROM发生故障时，控制器显示“E2”，发出故障讯号。
③、拒动报警：控制器发出脱扣指令后，若断路器拒动，则再次发出脱扣指令，如断路器仍拒动，则显示E3并输出接点讯号。
④、电源监视：当控制器闭合运行时，一旦MCU工作电源出故障，则输出接点信号报警。
