产品概况
系统具有分布式智能控制的特点和开放性，可以和其它建筑管理系统(BMS)、楼宇自控系统(BA)、保安及消防系统结合起来，提高物业智能化管理水平。
TYA606D配合场景控制面板可以实现场景模式控制。可以替换传统的照明控制方式，达到智能自动化控制开关灯，定时开关灯、根据人(车)流量开关灯、根据天气或者天黑开关灯、场景开关灯、远程开关灯等多种开关灯方式组合使用，满足多种复杂场合的使用需求。
TYA606D可实现各种时序逻辑控制，可设置达96个场景，适用于控制各类型的灯路的开关，控制器采用DIN导轨式安装于配电箱内，控制器可与面板、时钟、传感器等控制器通过CAN总线进行控制。

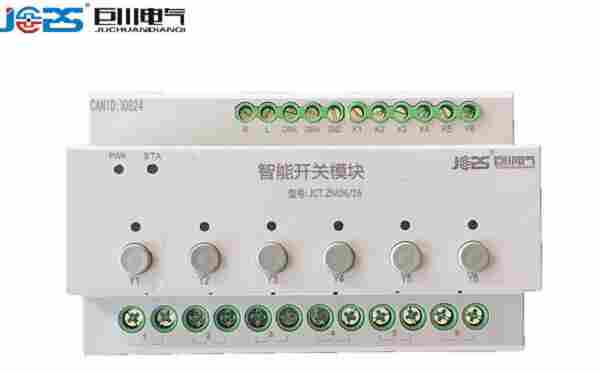

开关模块TYA606D参数规格：
开关模块功 耗:5mA
工作温度:(-5)-(+45)°C;
白炽灯:3680W/16A
待机电流:30mA工作电流:60mA
每通道*负载：10A的白炽灯，
开关模块TYA606D技术参数
| 工作电压 | AC 220V 50HZ |
| 工作环 境 | -40～85℃，湿度<90% |
| 单路工作电流 | 16A或20A |
| 输入端口 | CAN-BUS/消防接口/外部信号 |
| 输出回路 | 4路/6路/8路/12路 |
| 手动开关 | 一键手动开关，带反馈型 |
| 通讯接口 | CAN-BUS总线 |
| 通讯距离 | 1200M |
| 外部信号接口 | 干接点 |
| 4路智能模块外形尺寸 | 126mm(长)×88mm(宽)×66mm(高) |
| 6路智能模块外形尺寸 | 144mm(长)×88mm(宽)×66mm(高) |
| 8路智能模块外形尺寸 | 185mm(长)×88mm(宽)×66mm(高) |
| 12路智能模块外形尺寸 | 266mm(长)×88mm(宽)×66mm(高) |
开关模块驱动器功能拓展说明：
单一系统组合后支持256个回路同时调光; 单一场景面板控制128个回路; 无级控制输出; 可外接定时模块·实现定时场景控制; 可外接红外感应探头·实现人体红外感应应场; 可外接光照度探头·实现光控;
光照度传感器技术参数：
| 序列 | 项目 | 测试条件 | 参数 | |
| 1 | 功耗 | 常温 | 0.72W | |
| 2 | 电源 | P总线链路供电24VDC/AC | ||
| 3 | 显示功能 | JCT-H3.5 | LCD显示 | |
| JCT-H7 | 液晶显示 | |||
| 4 | 工作温度 | -10~50℃ | ||
| 5 | 测量范围 | 0~60000Lux | ||
| 6 | 分辨率 | 1LUX | ||
调光模块技术参数 ：
| 序列 | 项目 | 测试条件 | 参数 | |
| 1 | 功耗 | 常温 | JCT-TG | 1W |
| 2 | 电源 | 220V AC | ||
| 3 | 前向沿可控硅调光 | 单路2A | ||
| 4 | 开关量输入 | 4路无源干接点 | ||
| 5 | 工作温度 | -10~50℃ | ||
| 6 | 存储湿度 | 0%~95%RH无冷凝 | ||
| 8 | 外壳材料 | ABS工程塑料 | ||
| 9 | 安装方式 | 35mm标准导轨安装 | ||
空气相对湿度：95%（25℃）；
无经常性剧烈震动，地震震级不过8级；
电源电压：交流380V±15%，50Hz/60Hz；
设备应安装再无爆炸及腐蚀性气体的场所；
使用环境温度：-25℃-55℃；
海拔高度：低于海拔4000米；
IP防护等级：IP40
负载类型及功率
240V, 20A, 阻性负载, 100,000 cycles, 40°C;
240V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
240V, 20A, 标准镇流器, 30,000 cycles, 40°C;
240V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
120V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20A, 标准镇流器, 30,000 cycles, 40°C;
开关模块用户指南:
所需回路比较多该如何选择照明模块？巨川电气有4-12路照明模坱供你选择，如果所需回路较多，可选择4、6、8、12路等模块逬行自由搭配组合使用。 一个模块可以控制盏灯？每个模块因回路不同控制的灯具也不同，16A单2回路的负载功率是3500W，20A负载功率是4800W，只要单回路所负载的灯具不过额定功率即可。
